Revit 플러그인Revit 안에서 끝내는
배근 자동화
숙련 엔지니어의 암묵지로 남아 있던 이음·정착·피복·주문길이 판단을 규칙으로 옮겼습니다. Revit 골조 모델을 읽어 철근을 배치하고, 그 판단까지 마친 뒤 물량 산출로 이어집니다. 다른 소프트웨어를 오가지 않고 Revit 한 곳에서 처리합니다.

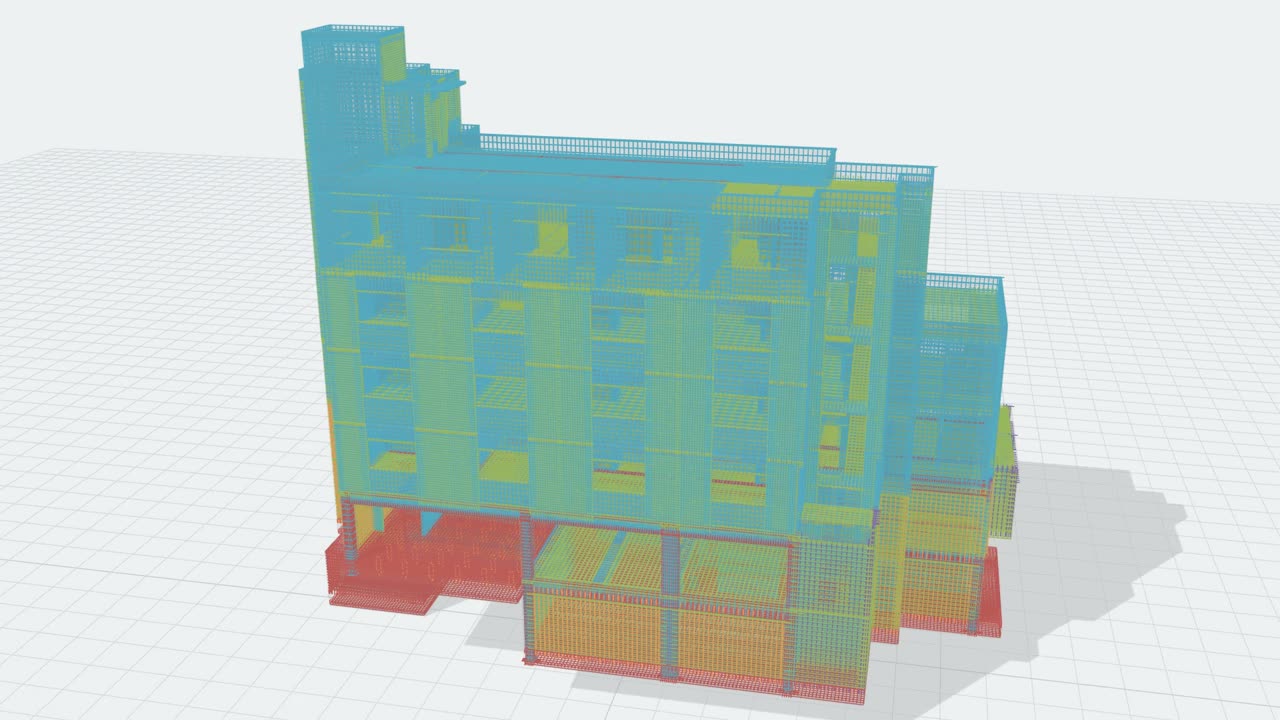

실제 건물 1동 실측: 부재 778개, 철근 67,360가닥 자동 배근 약 9분 · 실제 Revit 모델 데이터
REBO가 하는 일, 51초
철근만 아직 BIM 밖에 있습니다
골조 형상과 콘크리트·거푸집은 모델에서 바로 셉니다. 철근만은 2D 도면과 엑셀 물량표에서 따로 셉니다. 공정 중 가장 많이 세고, 설계변경 때마다 다시 세는 항목이 모델 바깥에 있습니다.
BIM 모델 안
모델 밖 · 2D 도면과 엑셀
같은 건물인데 철근 물량이 할증 3%를 넘어 벌어집니다
그동안 안 한 이유는 도구가 없어서였습니다
철근을 Revit으로 모델링해 본 회사는 많지만, 대부분 한두 프로젝트에서 멈췄습니다. 필요가 없어서가 아니라 그 효용을 얻기까지의 비용이 너무 컸기 때문입니다.
수만 가닥
모델링이 너무 느렸습니다
Revit 기본 기능은 부재 하나씩 배치하고 다듬는 방식입니다. 공동주택 1개 동에 들어가는 철근은 수만 가닥입니다.
「2D가 덜 정확해도 늘 더 빠르다」 — Autodesk 사용자 포럼
사람
판단은 여전히 사람이 했습니다
이음 위치와 방식, 정착, 피복, 주문길이는 배근을 아는 사람이 하나씩 정해야 했습니다. 배근을 아는 사람과 Revit을 다루는 사람은 대개 다릅니다.
1회용
들인 만큼 돌아오지 않았습니다
모델이 물량표와 연결되지 않고, 설계가 바뀌면 다시 그려야 했습니다. 다음 리비전과 다음 프로젝트로 이어지지 않았습니다.
배치와 판단을 함께 처리하는 도구가 나오면서 이 계산이 바뀌기 시작했습니다
REBO를 쓰면 이렇게 바뀝니다
| 어려웠던 점 | 지금까지 | REBO 도입 후 |
|---|---|---|
| 느리다 | 층당 수 시간에서 수일이 걸리는 수작업 모델링 | 수십 분 수준으로 단축 |
| 어렵다 | 이음·정착·피복 판단에 철근과 Revit을 모두 아는 숙련자가 필요 | 조건까지 자동으로 판단해 전문가 의존을 줄임 |
| 불편하다 | Dynamo, Lisp 같은 별도 도구를 오가며 작업 | Revit 한 곳에서 처리 |
| 비용이 높다 | 배근 BIM 모델링을 외주나 전문 인력에 의존 | 외주·전문 인력 비용을 제품으로 대체 |
REBO가 하는 일
Revit 골조 모델에서 출발해 배근 조건 판단과 물량 산출까지 이어집니다.

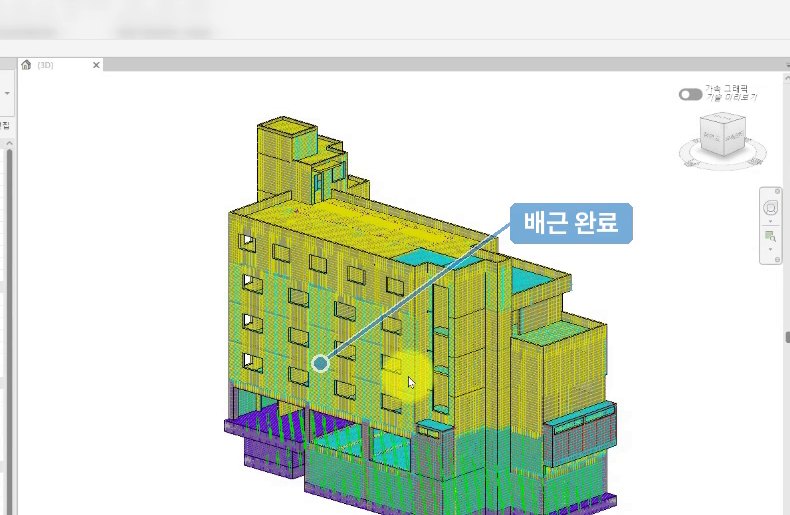

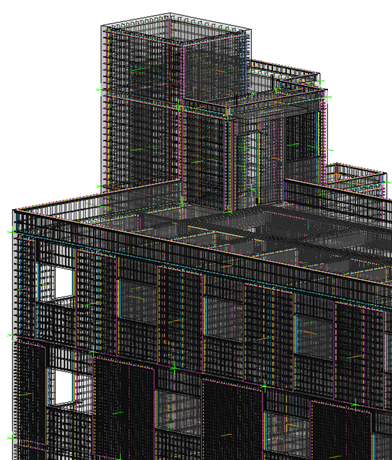

자동 배근
기둥·보·벽·슬래브·기초를 인식해 KCI·KSEA 기준으로 철근을 생성합니다.
자동 셋팅
이음 위치와 이음 방식, 정착, 피복, 주문길이를 조건에 따라 판단합니다.

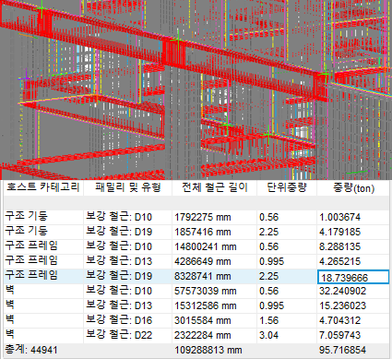

물량 산출

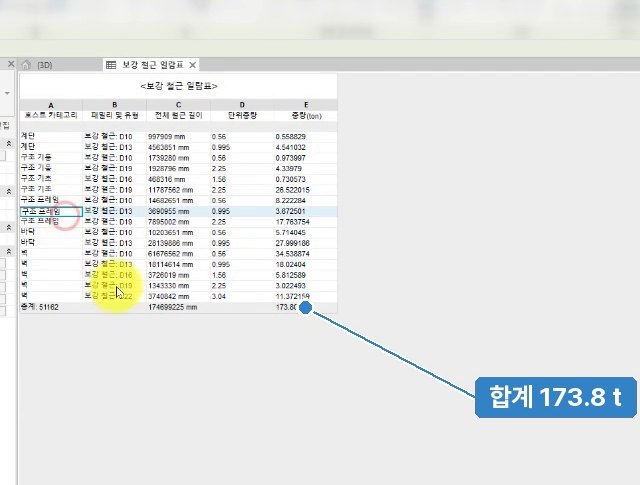

배근이 확정되면 철근 물량을 바로 다시 산출합니다. Revit 일람표로 확인할 수 있습니다.
기능 소개 영상

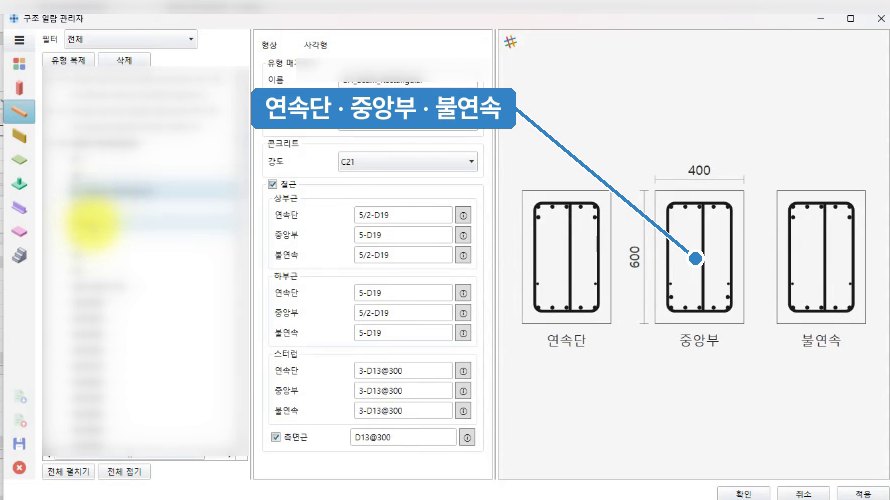

CAD 단면 정보를 Excel 일람표로 옮겨 REBO로 불러오는 것부터, 자동 배근과 물량 확인까지
실제 화면
철근을 놓는 것과 조건을 정하는 것은 다릅니다
배근 자동화에는 두 단계가 있습니다. REBO는 철근 배치에 더해 배근 조건까지 판단합니다.
자동 배치 (Auto-placing)
철근을 3D 공간에 생성하고 배치합니다. 여러 제품이 이 영역을 지원합니다. 다만 이음·정착·피복 같은 조건은 여전히 사람이 정해야 합니다.

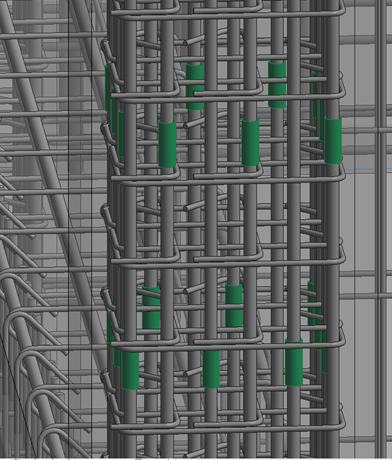

자동 셋팅 (Auto Configuration)
이음 위치·길이·종류, 정착 방식, 피복 두께, 주문길이를 조건에 따라 판단합니다. 구조기준과 숙련 기술자의 판단을 로직으로 옮겨, 담당자가 바뀌어도 같은 기준의 배근 결과를 얻습니다.
| 항목 | 일반적인 Revit 철근 도구 | REBO |
|---|---|---|
| 철근 배치 | 부재별로 템플릿 적용 | 골조 모델 전체를 한 번에 |
| 이음 위치·방식 | 사용자가 지정 | 기준에 따라 판단 |
| 정착·피복 | 사용자가 지정·입력 | 기준에 따라 판단 |
| 주문길이 | 별도 검토 | 함께 판단 |
| 배근기준 | 제품별 기본값을 사용자가 조정 | KCI·KSEA 기본 탑재 |
| 물량 | 일람표 별도 작성 | 배근 확정과 동시에 재산출 |
철근이 BIM 데이터가 되면 바뀌는 것
철근이 모델 안의 객체가 되었을 때 사무실과 현장에서 실제로 바뀌는 장면입니다. 지금 되는 것과 앞으로 되는 것을 나눠 적었습니다.
| 장면 | 지금 | 철근이 데이터가 되면 | |
|---|---|---|---|
| 물량의 근거 | 총량은 바로 답하지만 「3층 보 철근이 왜 많나」는 샵도면과 엑셀을 거슬러 올라가야 합니다 | 층·부재·직경별 가닥과 kg이 부재 ID 단위로 남아, 어느 항목이 왜 다른지 바로 확인합니다 | 지금 가능 |
| 설계변경 | R01→R02로 몇 톤 늘었는지만 나옵니다. 배근 조건만 바뀐 변경은 놓치기 쉽습니다 | 같은 부재 ID끼리 비교해 추가·변경·삭제를 부재 단위로 봅니다. 콘크리트는 그대로인데 철근만 바뀌면 「배근조건 변경」으로 구분합니다 | 지금 가능 |
| 간섭·과밀 | 기둥 도면과 보 도면은 각각 맞습니다. 겹침은 현장에서 세운 뒤에야 드러나 자르고, 구부리고, 다시 세웁니다 | 접합부 겹침을 모델에서 먼저 확인하고, 어디로 옮길지는 엔지니어가 정합니다 | 지금 가능 |
| 회사 데이터 | 원단위는 담당자 경험과 지난 엑셀에 기대고, 할증률은 관행으로 정합니다 | 물량표가 같은 형식으로 쌓여 용도·구조형식별 자사 기준선이 됩니다(RV) | 지금 가능 |
| 가공·발주 | 가공 업체가 배근도에서 가공표를 다시 만들고, 개수 차이는 추가 발주로 이어집니다 | 모델의 형상·길이·개수를 가공과 주문에 그대로 넘깁니다 | 로드맵 |
현장에서 손으로 맞추던 일을 설계 단계로 당겨야 하는 이유
134만 명
건설기능인력 (2025)
−8%
전년 대비 감소
51.7세
평균 연령
출처: 건설근로자공제회 자료, 연합뉴스 2026-02-01
지금 되는 것과 다음 버전에서 되는 것
체험판과 현재 제공 범위는 v1.0입니다. 샵도면 자동 생성은 v3.0에서 제공할 예정입니다.
v1.0
2026년 10월 출시
- 주부재 자동 배근 — 기둥·보·벽·슬래브·기초
- 자동 셋팅 — 이음 위치·정착·피복·주문길이 판단
- 배근 확정과 동시에 물량 재산출
- 배근기준 KCI·KSEA
v2.0
2027년
- 부재 확장
- 이음·정착·피복 세부 설정
v3.0
2028년
- 도면화 — 샵도면 자동 생성
- 가공·발주 연계
- ACI·Eurocode 배근기준
REBO 물량표를 회사의 철근 데이터로
RV는 REBO가 산출한 물량표를 끌어다 놓기만 하면 회사의 골조 실적 데이터로 쌓아 주는 웹 서비스입니다. 설계변경이 생길 때마다 리비전을 나란히 비교하고, 쌓인 실적으로 새 프로젝트의 물량을 가늠합니다. 베타 기간(2026년 11월 30일까지)에는 무료로 제공합니다.
Revit 골조 모델
있는 모델 또는 도면으로 준비
REBO
철근 배치 + 이음·정착·피복·주문길이 판단 (KCI·KSEA)
물량표 + 모델
부재 ID 단위 · SAT
RV
리비전 비교 · 자사 실적 축적
다음 견적
회사 기준선
↻ 프로젝트마다 쌓일수록 기준선이 단단해집니다

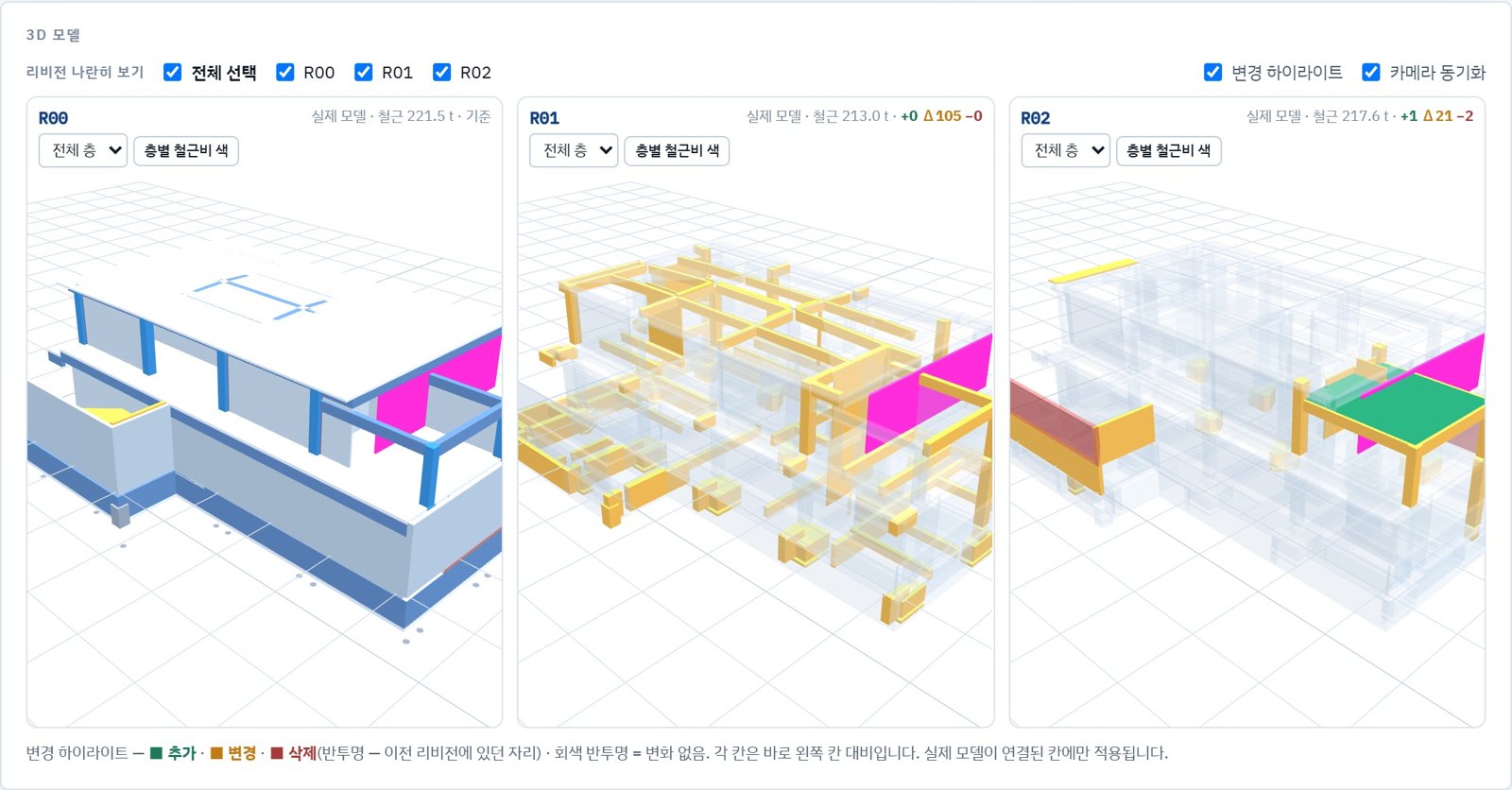

바뀐 부재가 색으로 보입니다
추가는 초록, 변경은 주황, 삭제는 빨강. 리비전 최대 4개를 나란히 띄우고 카메라를 함께 움직입니다. 평면 조정이 잦은 프로젝트에서 「무엇이 바뀌었나」를 도면 대조 없이 확인합니다.

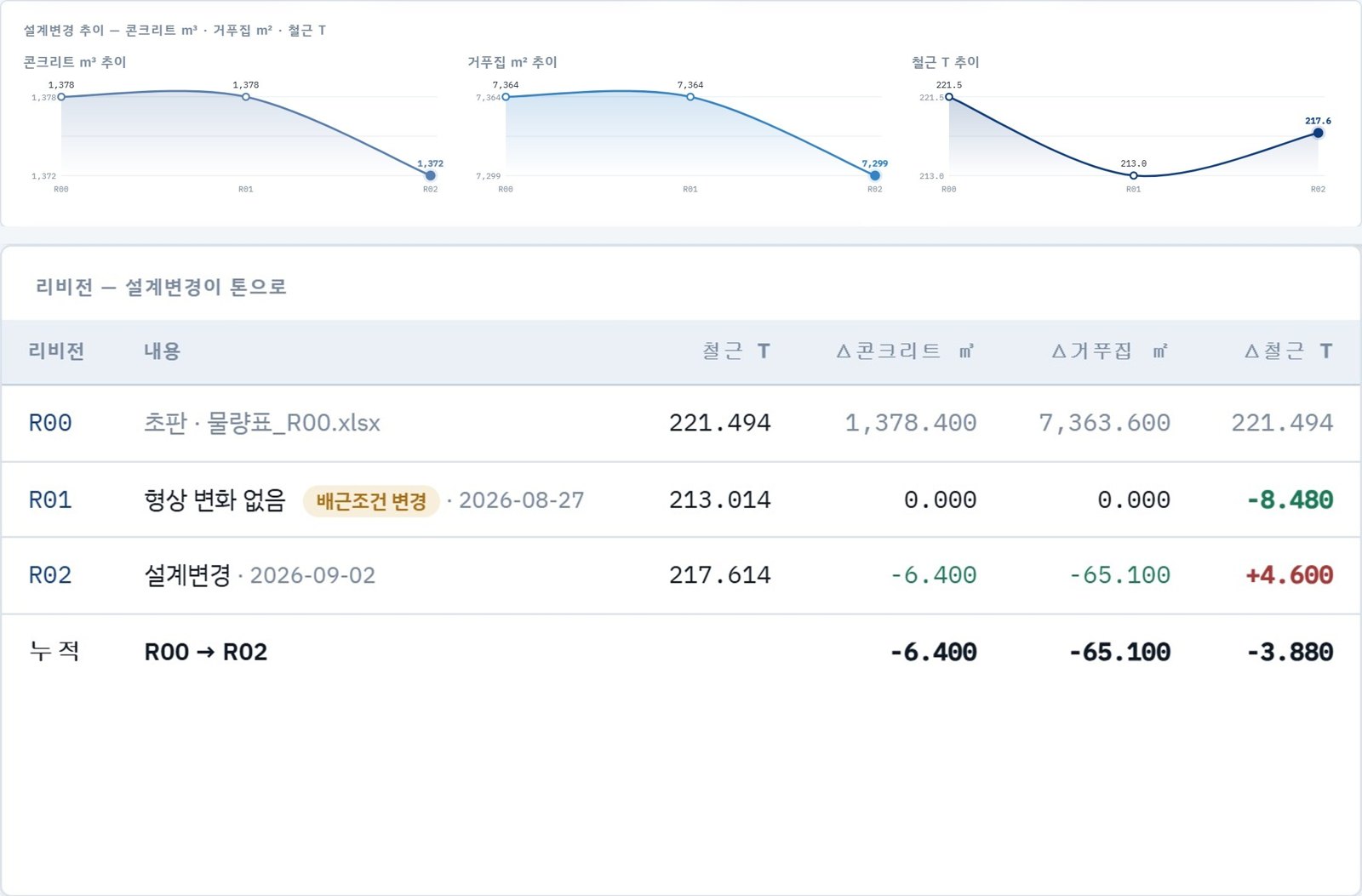

물량이 어떻게 지금 값이 됐는지 남습니다
리비전마다 철근·콘크리트 추이가 그래프로 쌓이고, 변경 사유가 함께 기록됩니다. 담당자가 바뀌어도 경위가 남고, 수량 비교서를 Word·PDF로 바로 냅니다.

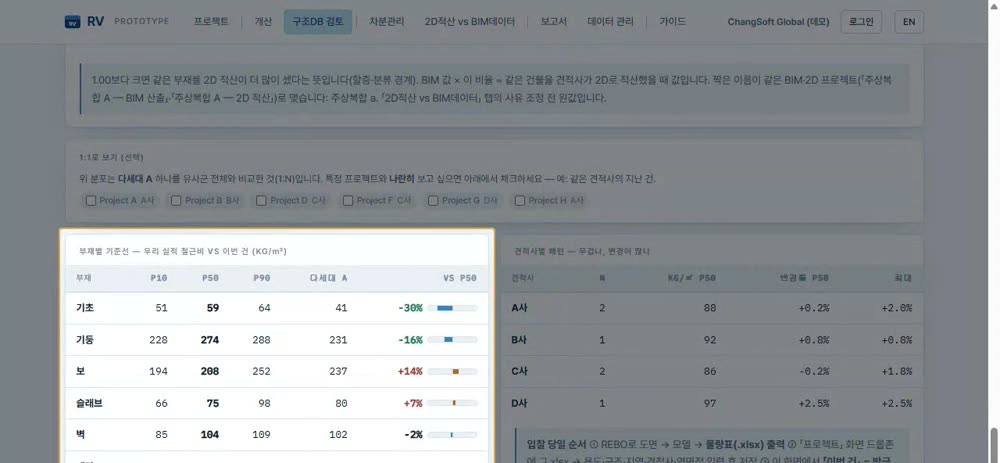

튀는 부재가 바로 눈에 띕니다
같은 용도·구조형식끼리 묶어 부재별 중앙값을 보여 줍니다. 새 프로젝트가 기준선에서 얼마나 벗어나는지 막대로 보여, 어디부터 다시 볼지 바로 정할 수 있습니다.

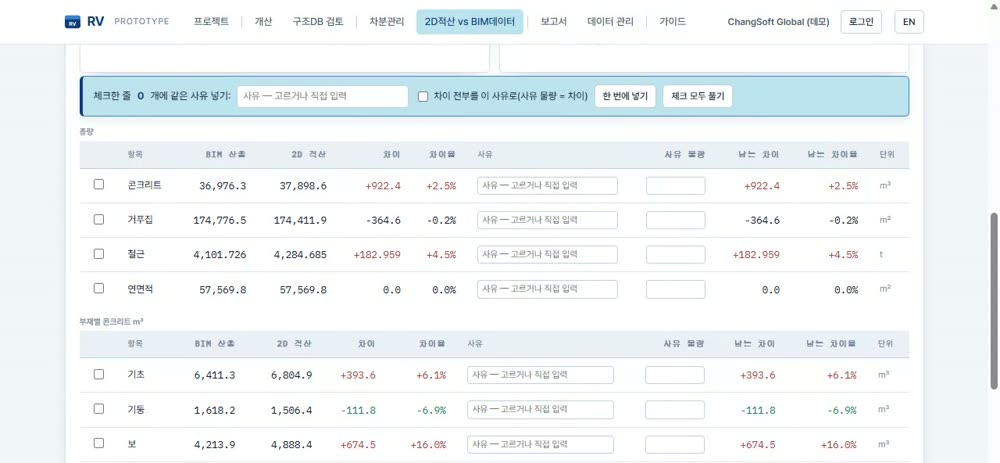

차이를 사유별로 나눕니다
견적사 2D 산출과 BIM 물량을 같은 표에 나란히 놓습니다. 차이가 총량부터 부재·층별까지 바로 나오고, 줄마다 사유를 붙여 대사서로 냅니다.
원본 파일은 보내지 않습니다. 물량표는 브라우저 안에서 해석하고 수치 레코드만 저장합니다.
2주 체험판으로 먼저 써 보세요
REBO 체험 라이선스를 2주 동안 제공합니다. 가지고 계신 Revit 골조 모델로 직접 배근하고 물량까지 확인해 보세요. REBO는 Revit 2026과 2027에서 사용할 수 있습니다.
1
체험판 신청
문의 페이지에서 회사명과 연락처를 남겨 주세요.
2
라이선스 발급
담당자가 설치 파일과 2주 체험 라이선스를 보내 드립니다.
3
내 모델로 사용
Revit 골조 모델에서 자동 배근과 물량 산출을 직접 확인합니다. 사용 중 궁금한 점은 담당자가 안내합니다.
배근을 아는 사람들이 처음부터 만들었습니다
REBO는 Revit 위에서 처음부터 새로 개발했습니다. 배근 판단의 바탕은 20년 가까이 자동배근 소프트웨어를 기획하고 개발해 온 창소프트글로벌 엔지니어들의 노하우와 지식입니다. 이음·정착·피복을 어떤 기준으로 판단해야 하는지, 현장에서 어떤 배근이 문제가 되는지 아는 사람들이 그 판단을 로직으로 옮겼습니다.
