BH-R 모델을 Revit으로, 데이터까지 그대로.
BuilderHub-C는 BuilderHub-R에서 만든 배근 모델을 Revit 모델로 변환하는 Revit 플러그인입니다. 형상뿐 아니라 수량 데이터까지 Revit 파라미터로 이식해, 변환 즉시 태그·필터·도면화가 가능합니다.
BH-R에서 Revit까지, 한 번의 변환으로
BuilderHub-R 모델
.xml 내보내기 (철근 포함 선택)
BuilderHub-C
Revit 플러그인 — 변환 설정·실행
Revit 모델
배근 + 수량 데이터 보유
입력 데이터: ST-Bridge(.stb)·SS7 CSV 또는 2D CAD 도면 → BuilderHub-R로 배근 모델 생성 후 변환합니다. (정방향 변환만 지원)
변환 결과 — 실제 Revit 화면
BH-R에서 내보낸 모델을 BH-C로 변환한 Revit 2026 화면입니다. 부재는 Revit 구조 부재로, 철근은 Revit 구조 철근으로 만들어집니다.
단순 형상 변환이 아닙니다.
수량 데이터 매핑
BH-R이 집계한 콘크리트·거푸집·철근 수량을 Revit 인스턴스 파라미터로 매핑합니다.

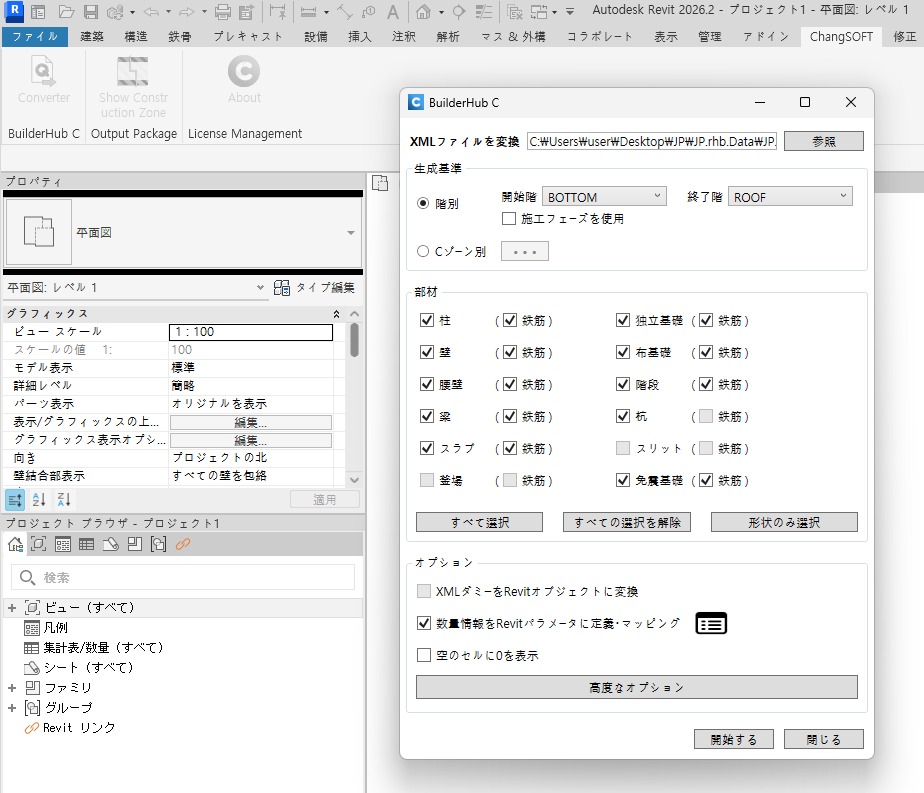

파라미터 이름 설정
콘크리트·거푸집·철근 탭에서 타입별 Revit 파라미터 이름을 정하고, 설정을 파일로 저장·불러와 프로젝트마다 다시 씁니다.
층별·부재별 선택 변환
시작·종료 층, 시공 단계, 부재별(기둥·보·벽·슬래브·기초 등) 변환 여부와 철근 포함 여부를 고릅니다. 철근을 뺀 '형상만' 변환도 가능합니다.
C-Zone별 생성
층 대신 BH-R에서 나눈 시공 구역(C-Zone) 단위로 Revit 모델을 만듭니다.
구조 철근으로 변환
변환된 철근은 Revit 구조 철근(Structural Rebar) 정보를 가져, 태그·필터로 도면화할 수 있습니다.
벽-슬래브 접합·개구부
벽 윗면을 위 슬래브에 연결하고, 벽 개구부는 문·창 패밀리 또는 Revit 벽 개구부(Wall Opening)로 변환합니다.
보·슬래브 우선순위
보와 슬래브가 겹칠 때 어느 쪽을 우선해 절단할지 선택할 수 있습니다.
Revit 2024~2027 대응
사용하는 Revit 버전을 골라 설치합니다. 화면 언어는 한국어·영어·일본어 중에서 고릅니다.
Revit Link로 전체 모델과 연동
BH-C로 만든 상세 배근 모델을 설계·시공용 전체 Revit 모델에 Link로 연동합니다. 배근이 바뀌어도 BH-R 수정 후 BH-C로 재변환만 하면 됩니다.
전체 모델 (Revit)
설계·시공용 전체 모델
철근 모델 (BH-R → BH-C)
상세 배근 데이터
조작성 확보
배근이 포함된 전체 모델을 직접 조작하는 것은 비현실적 — Link 분리로 가벼운 작업 환경을 유지합니다.
변경 대응 효율화
배근은 납품 직전까지 변경됩니다. BH-R 편집·BH-C 변환 모두 경량이라 효율적으로 대응합니다.

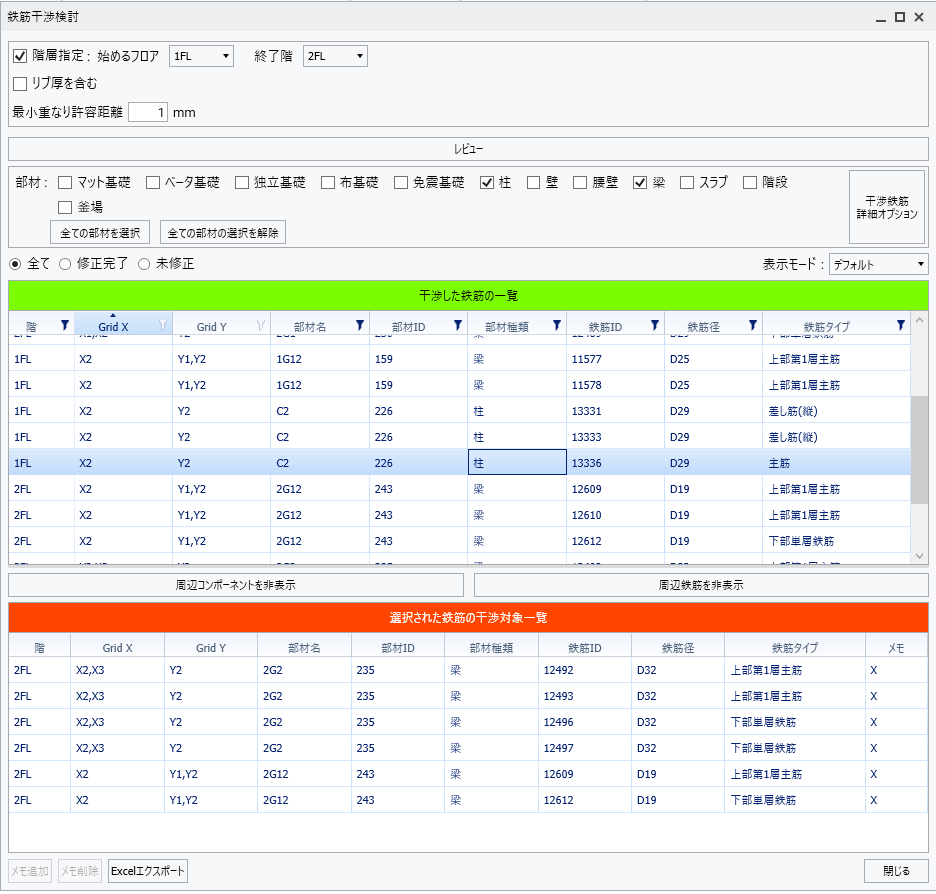

설비 간섭 확인
ACC(Autodesk Construction Cloud)를 활용하면 설비와의 간섭도 확인할 수 있습니다.
재변환 시 Link된 모델과 같은 이름으로 덮어쓰면, Link 재설정 없이 전체 모델이 자동 업데이트됩니다.
상세도 산출물

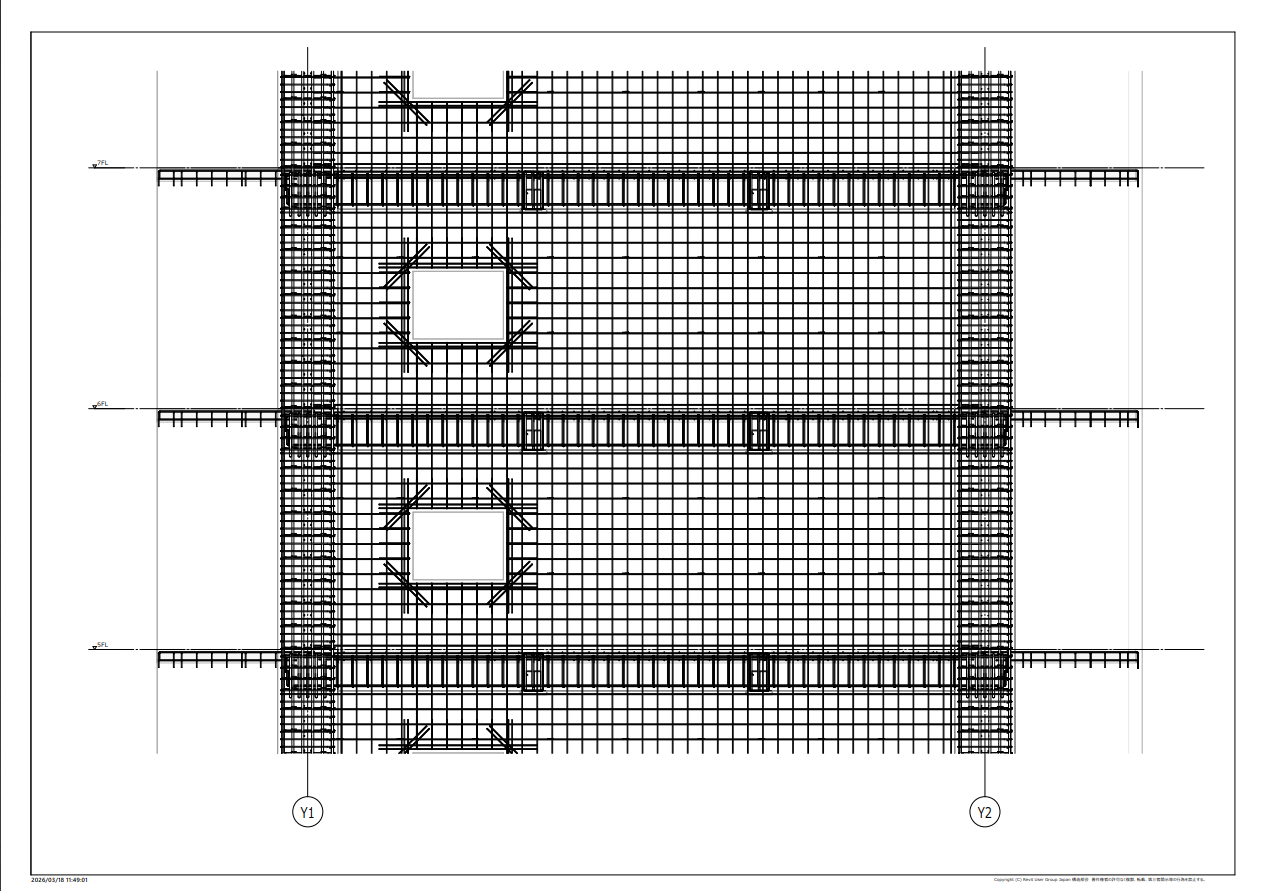

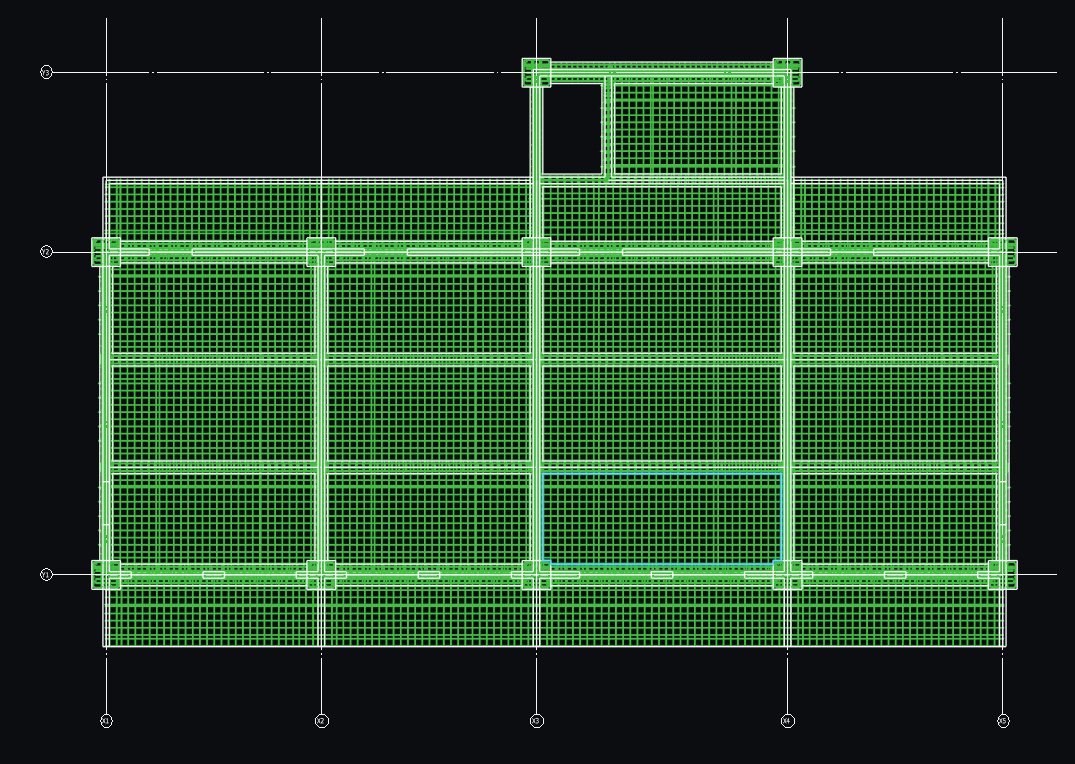

스코프박스를 활용한 교차부(仕口) 상세도, 가구(架構) 배근 상세도 등 시공용 도면을 만들 수 있습니다.
사양
| 제품 형태 | Revit 플러그인 (Add-in) |
|---|---|
| 입력 | BuilderHub-R 모델 (.xml) |
| 출력 | Autodesk Revit 모델 (구조 철근·수량 파라미터 포함) |
| 대응 Revit | Revit 2024 ~ 2027 |
| 변환 대상 | 기둥·보·벽·슬래브·기초·계단 등 + 철근 |
| 운영 체제 | Windows 10/11 (64-bit) |
