RC 구조물 철근 배근, 이제 자동으로.
구조계산 데이터(ST-Bridge·SS7 CSV) 또는 2D CAD 도면을 자동 인식해 3D 철근 배근 모델을 생성하고, 부재 간 철근 간섭을 자동으로 검출합니다. 며칠 걸리던 수작업 배근을 BuilderHub-R이 자동으로 처리합니다.
도쿄 下目黒(시모메구로)의 7층 맨션, 실제 프로젝트로 만든 영상입니다.
숫자로 증명합니다
접합부(仕口部) 1개소 기준 실측 비교 데이터입니다. (스케일 예시: 3×2스팬·10층 건물, 접합부 132개소)
| 구분 | 2D CAD | BuilderHub-R | Revit |
|---|---|---|---|
| 1개소 검토 시간 | 약 4시간 | 약 1시간 | 약 8시간+ |
| 132개소 총 시간 | 약 528시간 | 약 132시간 | — |
| 소요 인공 | 약 66인공 | 약 16.5인공 | — |
※ 일본 시장 기준 사내 검증 예시이며, 프로젝트 조건에 따라 달라질 수 있습니다. (Revit 수작업 대비로는 절감 폭이 더 큽니다.)
수작업 대비 자동화의 시간·완성도 비교
이 숫자는 어떻게 나오는가
BH-R의 시간 절감은 세 가지 자동화에서 나옵니다. 각 단계가 위 그래프의 어느 구간을 줄이는지 보여드립니다.
자동 생성 — 0에서 시작하지 않습니다
ST-Bridge·SS7 CSV 또는 2D CAD 데이터를 읽어 3D 배근 모델을 즉시 자동 생성합니다. 수작업이라면 도면을 보고 하나하나 모델링할 시간을, BH-R은 데이터 입력 즉시 베이스 모델로 만듭니다.
→ 그래프의 가파른 상승 구간
자동 검출 + 정밀 편집 — 반복 루프를 끊습니다
간섭을 자동 검출(X 표시)하고, 철근을 이동 거리 입력만으로 수정합니다. 해소된 부위는 자동으로 회색 처리되어 남은 간섭만 추적합니다. 2D CAD에서 수정 1건이 연쇄 오류로 번지던 반복 루프가 사라집니다.
→ 시간 차이의 대부분이 여기서 발생
자동 재생성 — 같은 작업을 두 번 하지 않습니다

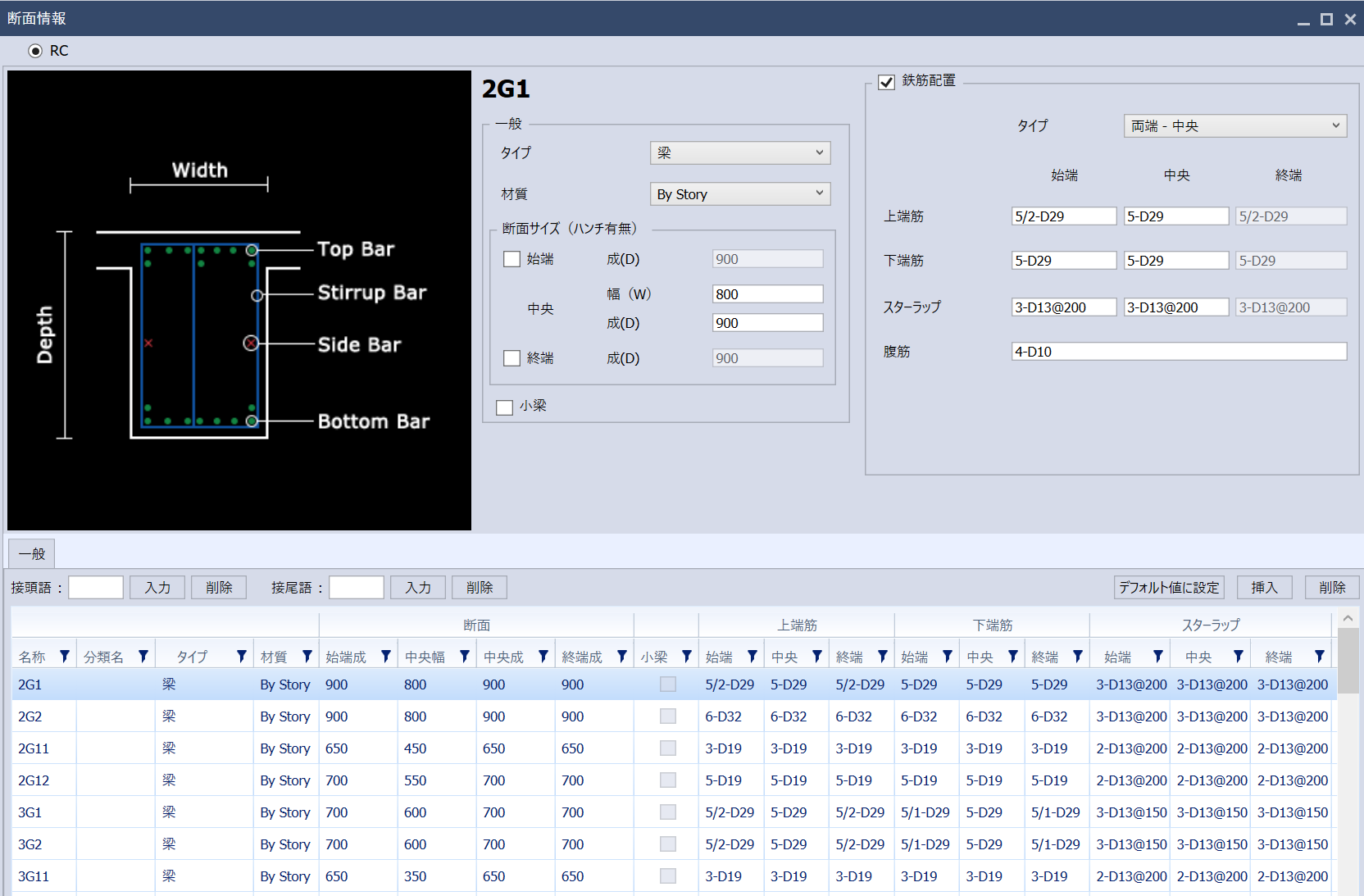

철근 이동으로 풀리지 않으면 보 폭이나 배근 단수를 바꿔야 합니다. 수작업은 배근 모델을 처음부터 다시 그려야 하지만, BH-R은 부재 수치만 변경하면 배근 모델이 자동 재생성됩니다.
→ 반복 작업 제거로 전체 시간 단축
BH-R이 자동으로 처리하는 것들
ST-Bridge·SS7 CSV 자동 인식
일관계산 소프트웨어가 출력한 ST-Bridge(.stb)·SS7 CSV를 읽어 부재·단면 정보를 그대로 가져옵니다.
3D 철근 배근 자동 생성

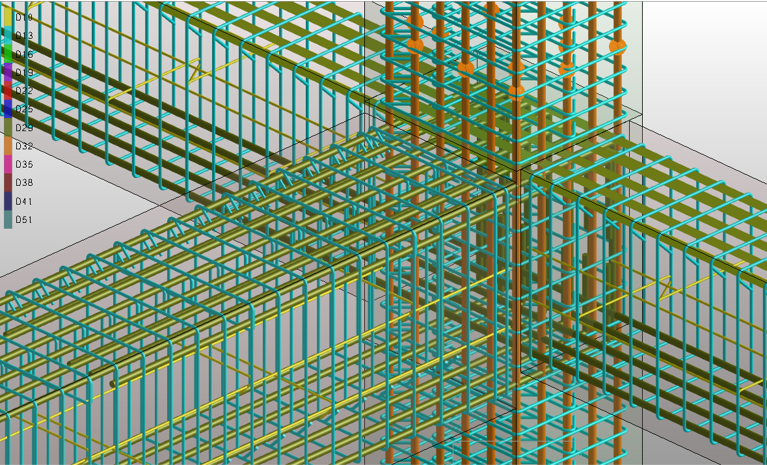

실제 철근 두께·정착·피복·이음 위치를 반영한 시공 기준의 3D 배근 모델을 자동 생성합니다.
간섭 자동 검출

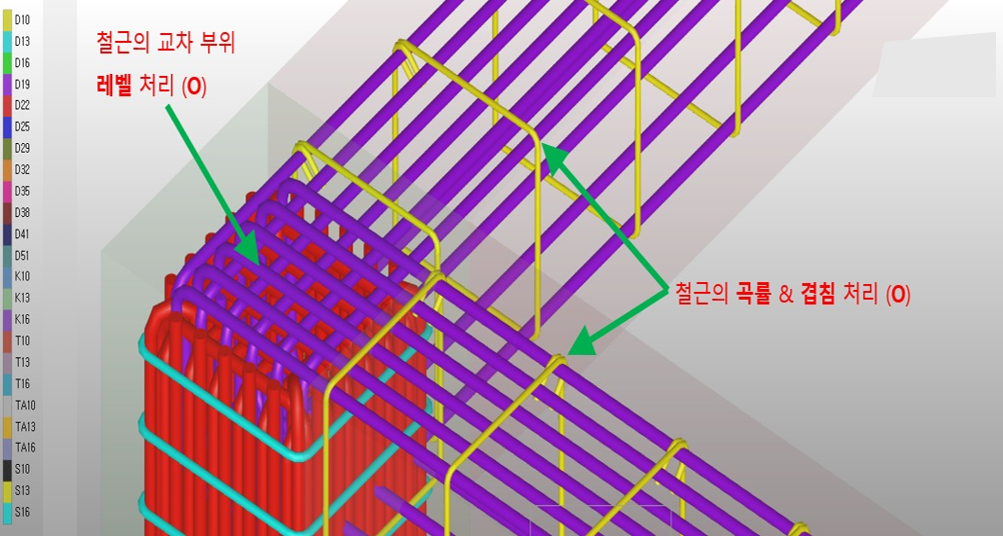

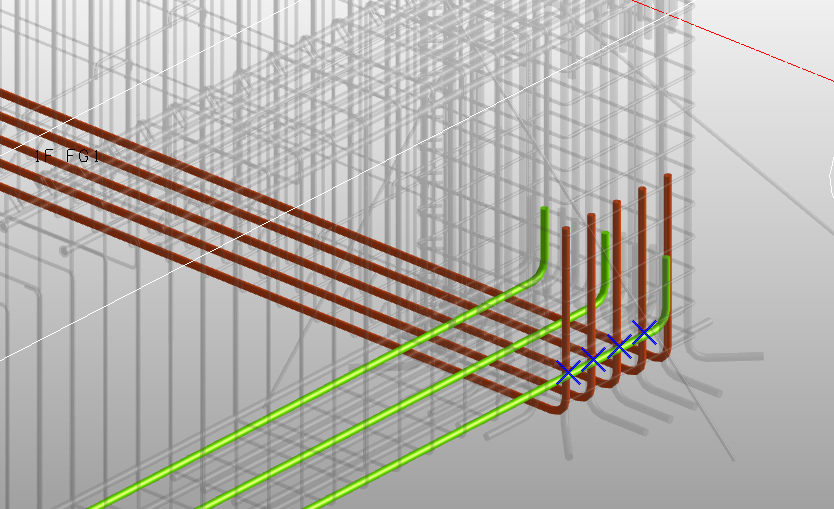

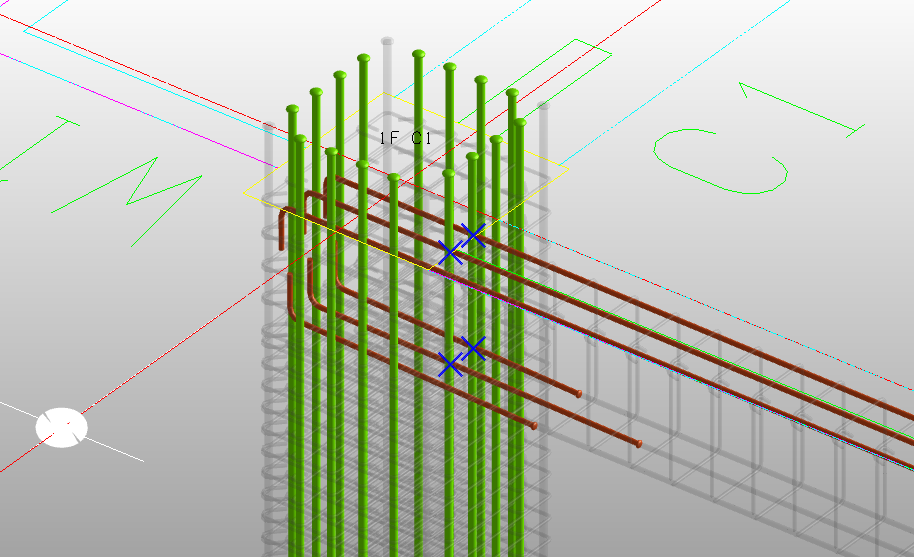

부재 간(기둥-보, 보-보, 벽-슬래브) 및 동일 부재 내 철근-철근, 철근-철골 간섭을 자동으로 검출합니다.
지능형 수정
간섭 부위의 철근을 이동 거리 입력만으로 옮기고, 간섭검토를 다시 실행해 해소 여부를 바로 확인합니다.
물량 자동 산출
구조 변경 시 철근 상세 및 물량이 자동으로 재산출됩니다.
IFC·SAT 내보내기
IFC로 내보내면 다른 BIM 소프트웨어에서도 골조와 철근을 확인할 수 있습니다. SAT 모델·물량산출서·철근집계표도 출력하고, Revit은 BuilderHub-C로 변환합니다.
자동화 이후도 완전히 제어됩니다
자동 생성된 배근을 현장 상황에 맞게 직접 편집할 수 있습니다. 편집 후에도 철근 순간격 등 기준 체크가 함께 따라갑니다.

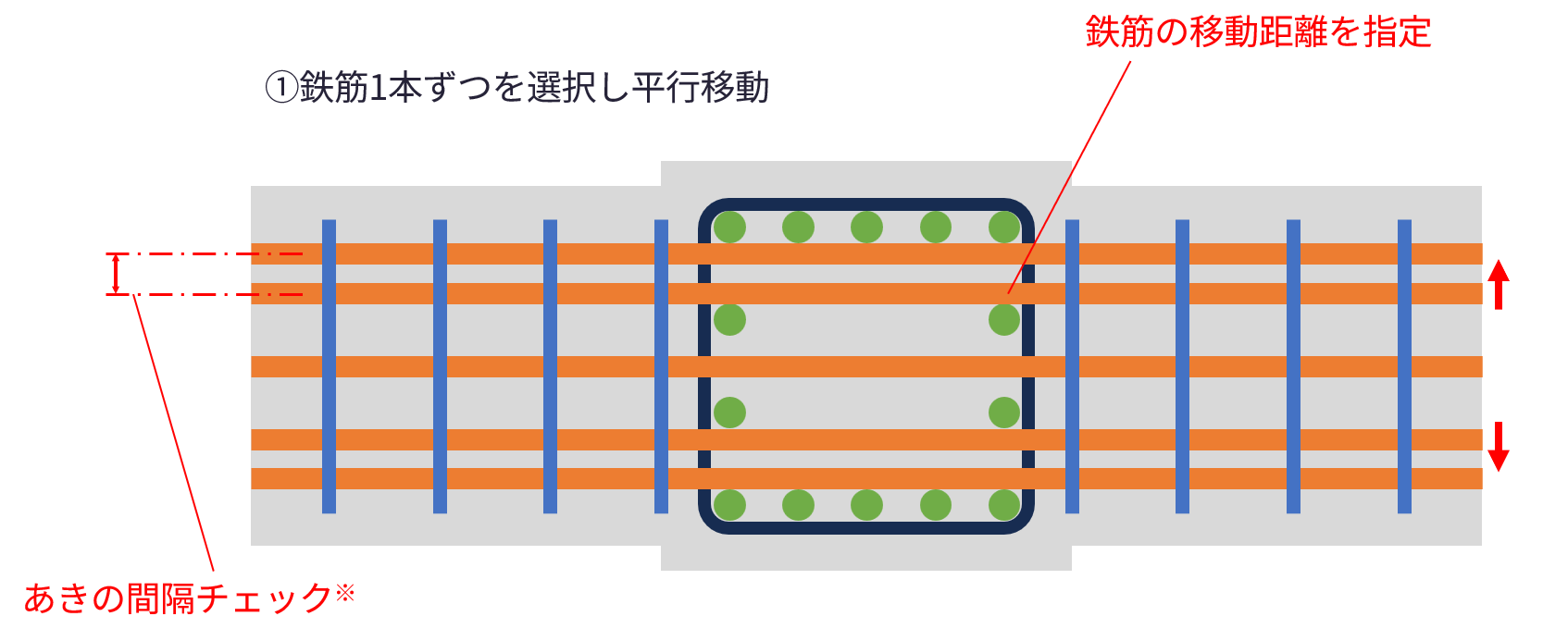

철근 개별 이동
철근을 1본씩 선택해 평행 이동하고, 이동 거리를 직접 지정합니다.
간격 자동 체크
철근 이동 시 철근 간 순간격(아키)을 자동으로 체크해 기준 위반을 방지합니다.

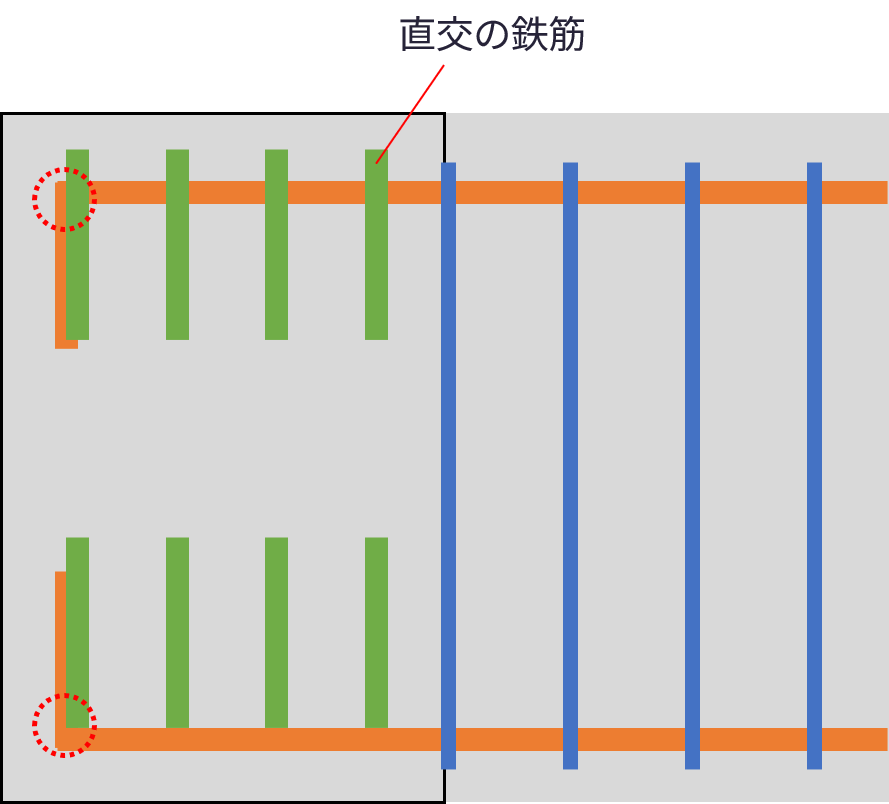

그룹 이동·길이 편집
철근 그룹 단위 이동과 정착 수직부·수평부 길이를 개별 편집합니다.
곡률 편집
철근을 구부려야 할 때 굽힘 기점을 지정하면 곡률 반경이 자동 계산되며, 사용자가 직접 편집할 수도 있습니다.
정착판 공법 적용
EG 정착판 공법, 플레이트너트 공법 등 대안 정착 방식을 직접 적용합니다.
RC 구조물의 모든 부재에 적용됩니다
기둥·보·벽·슬래브·기초 등 일반 부재는 물론, 접합부·노출 기둥 기초부·경사 슬래브·계단 같은 복잡한 특수 형상까지 자동 처리합니다.
| 일반 부재 | 기둥 · 보 · 벽 · 슬래브 · 기초 |
|---|---|
| 특수 부재 | 접합부(仕口部) · 노출 기둥 기초부 · 경사 슬래브 · 계단 |
구조계산 데이터·도면에서 BH-R, Revit까지 — 하나의 워크플로우
구조모델 (ST-Bridge·SS7 CSV 또는 2D CAD)
BuilderHub-R 모델

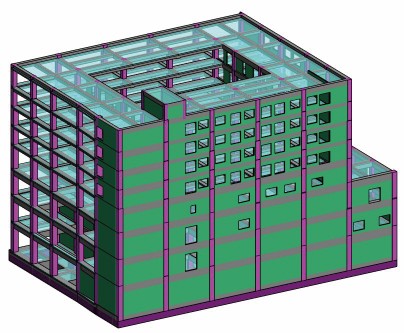

일본 배근기준에 따른 자동철근 모델링

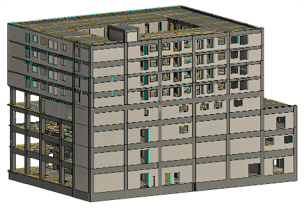

Revit 모델 (배근정보를 보유한 BIM 모델)
모델링부터 간섭 검토·물량·출력까지
모델링은 두 가지입니다. 부재 리스트와 평면도를 인식하거나, ST-Bridge·SS7 CSV를 불러옵니다. 그다음 자동 배근, 간섭 검토, 물량 산출, IFC·Revit 출력까지 한 흐름으로 이어집니다.
일본 시장에서 검증된 엔진입니다.
일본 구조설계사무소 도입
일본 제네콘·구조설계사무소에서 유료 라이선스로 도입 운영 중
자체 코드베이스
외부 라이브러리 조합이 아닌 처음부터 자체 개발한 배근 엔진
특허 기술 기반
국내 등록 특허 3건의 독점적 통상실시권을 바탕으로 하며, BH-R 핵심 기술은 특허 출원 중입니다.
실제 적용 사례

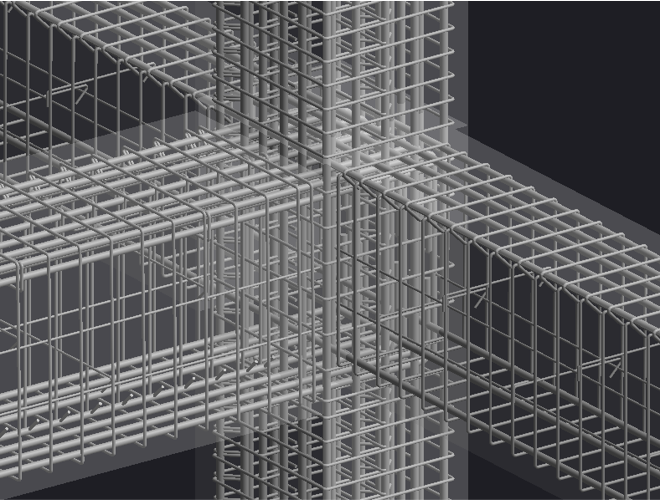

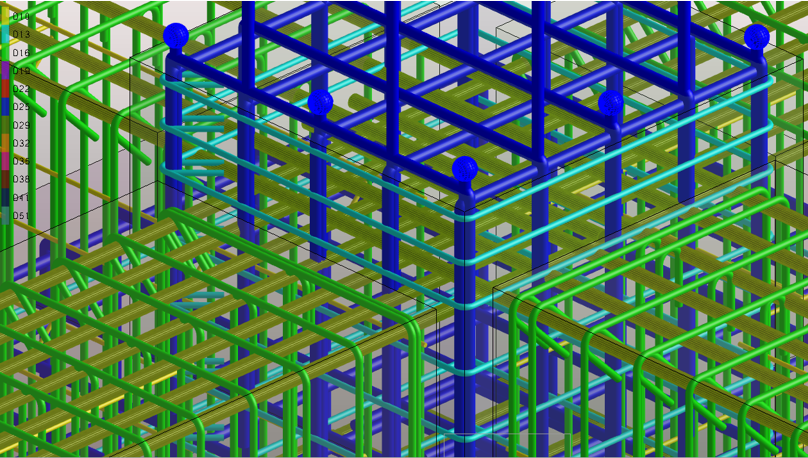

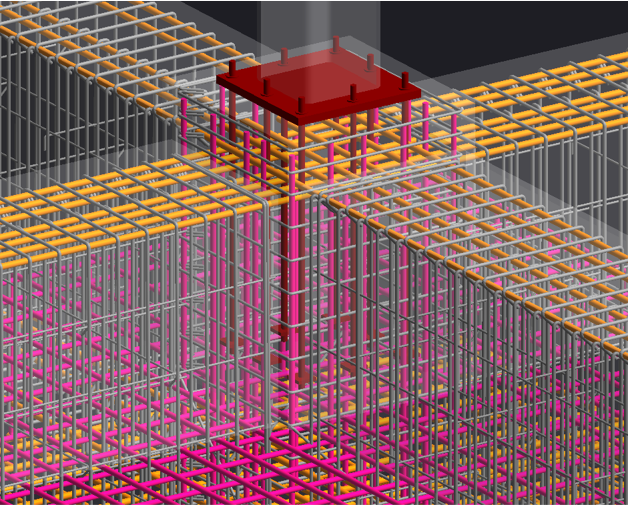

BH-R로 생성한 부재·배근 모델과 Revit 변환 결과 예시입니다.
기능별 화면
교차부(仕口部) 모델링

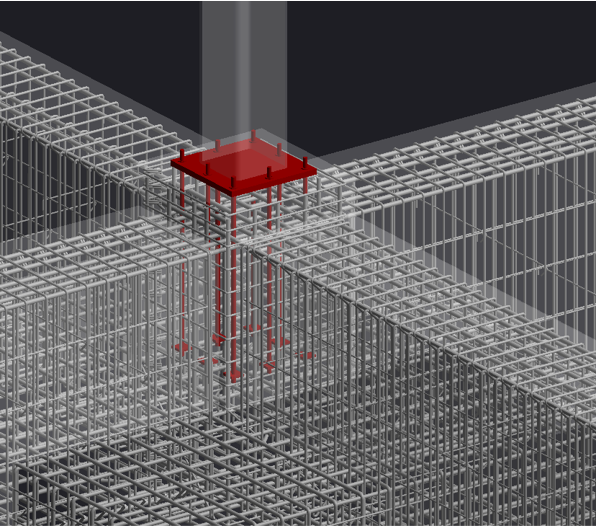

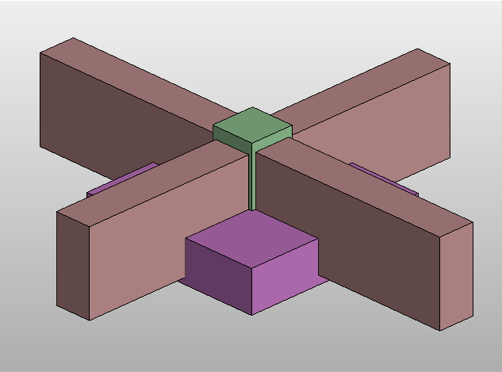

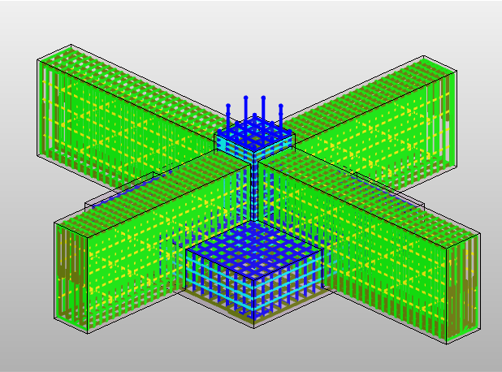

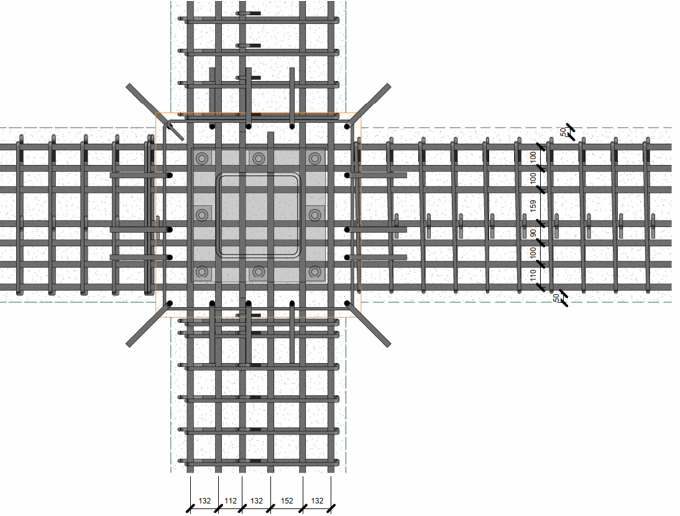

노출 기둥 기초부(露出柱脚部) 모델링
BuilderHub-R 산출서를 회사의 골조 데이터로
BH Box는 BuilderHub-R이 만든 수량 산출서를 끌어다 놓기만 하면 회사의 골조 실적 데이터로 쌓아 주는 웹 서비스입니다. 설계변경이 생길 때마다 리비전을 3D로 나란히 비교하고, 쌓인 실적으로 새 견적 건이 자사 기준선에서 어디쯤인지 봅니다. 베타 기간에는 무료로 제공합니다.
ST-Bridge · 2D CAD
구조계산 데이터 또는 도면
BuilderHub-R
자동 배근 + 물량 산출 (JIS)
산출서 + 모델
부재 ID 단위 · SAT
BH Box
리비전 비교 · 자사 실적 축적
다음 견적
회사 기준선
↻ 프로젝트마다 쌓일수록 기준선이 단단해집니다
바뀐 부재가 색으로 보입니다
추가는 초록, 변경은 주황, 삭제는 빨강. 리비전 최대 4개를 나란히 띄웁니다. 형상은 그대로이고 배근만 바뀐 변경은 「배근조건 변경」으로 따로 구분합니다.
물량이 어떻게 지금 값이 됐는지 남습니다
리비전마다 콘크리트·거푸집·철근 추이가 그래프로 쌓이고, 변경 사유가 리비전에 함께 기록됩니다. 발주처 협의에 쓰는 수량 비교서는 Word·PDF로 바로 냅니다.
이번 건이 무거운지 가벼운지 바로 보입니다
같은 용도·구조형식 프로젝트를 자동으로 묶어 철근 원단위의 중앙값(P50)과 범위(P10~P90)를 보여 줍니다. 어느 부재에서 벌어지는지, 과거 설계변경으로 철근이 얼마나 늘었는지도 숫자로 나옵니다.
화면의 숫자가 그대로 보고서가 됩니다

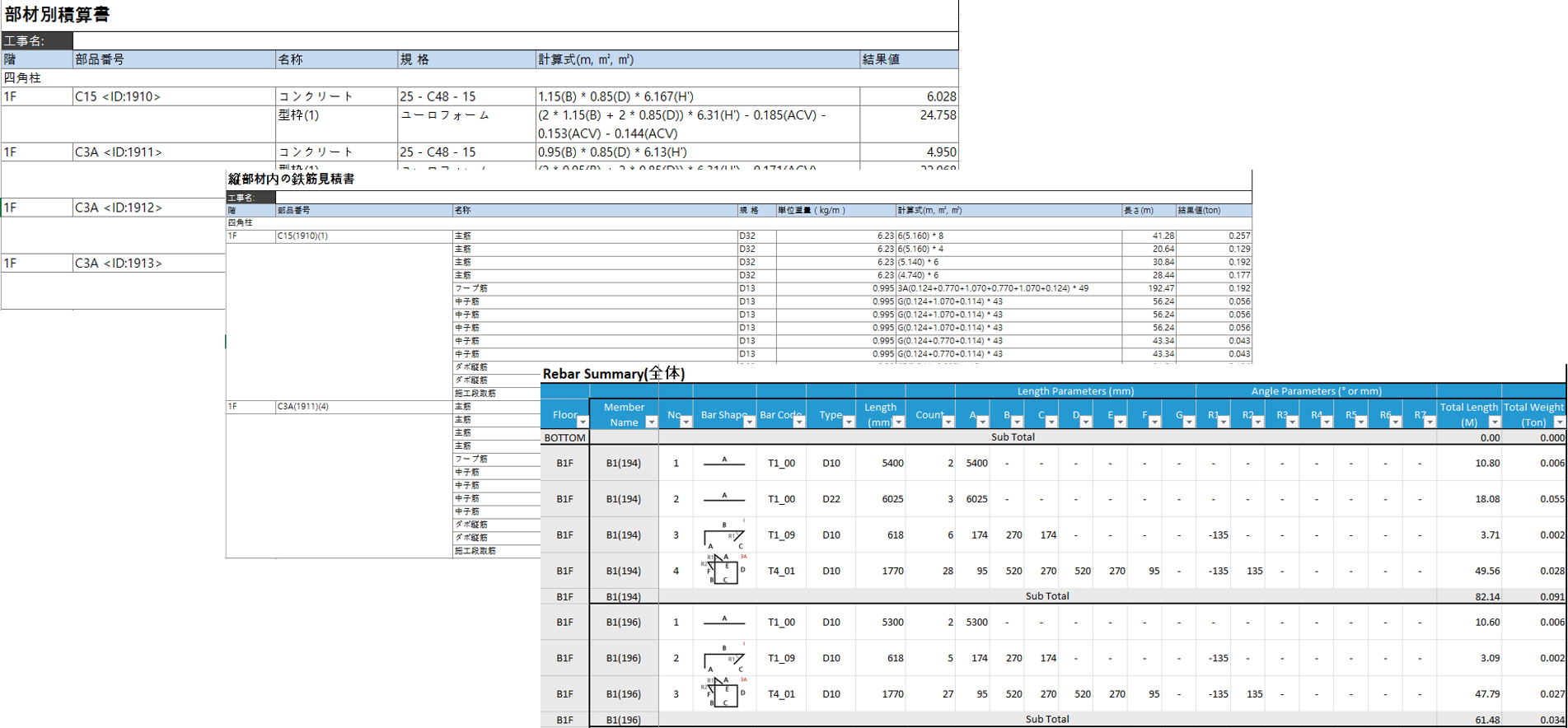

골조 원단위 검토서, 수량 비교서, RC 부위별 집계표 등 6종을 Word(.docx)·PDF로 냅니다. 숫자를 손으로 옮겨 적을 필요가 없고, 담당자는 의견·서명 칸만 채웁니다.
산출서 원본은 보내지 않습니다. 산출서(.xlsx)는 브라우저 안에서 해석하고 수치 레코드만 저장합니다. 3D 모델(SAT)은 로그인한 경우 팀 공유용으로 저장됩니다.
이런 분들에게 필요합니다.
| 핵심 사용자 | 인접 사용자 |
|---|---|
| 일본 RC 구조설계사무소 | 한국 구조설계사 |
| 일본 제네콘 구조팀 | 시공사 BIM팀 |
| BIM 전문 용역사 | PRE-CON·간섭검토팀 |
BH-R은 단독 실행형(Standalone) 소프트웨어입니다. Revit 같은 별도의 BIM 저작 도구 없이, BH-R 하나로 배근 모델 생성, 간섭 검토, 물량 산출, IFC·SAT 내보내기까지 모두 수행합니다.
BuilderHub-R 사용 시 시스템 운영 환경
| 항목 | 최소 사양 | 권장 사양 |
|---|---|---|
| OS | Windows 10 64bit (버전 1909 이상) | Windows 10 64bit (버전 1909 이상) |
| CPU | Intel i-Series (i3 이상) 또는 동급 AMD CPU | Intel i5 또는 i7, AMD Ryzen 5 또는 7 등 |
| 메모리 | 16GB | 32GB 이상 |
| 디스플레이 | 1920×1080 (Full-HD) 이상 해상도 | 2560×1440 (QHD) 이상 해상도 |
| 그래픽 | DX9 이상 또는 OpenGL 지원 내장/외장 VGA | 비디오 메모리 4GB 이상 Geforce 또는 Radeon |
| 디스크 여유 공간 | 5GB 이상 | 100GB 이상 |
※ 권장 사양에 미달할 경우, 소프트웨어는 작동하나 성능에 제약이 생길 수 있습니다.
