Cốt thép cho kết cấu RC, nay đã tự động.
Tự động nhận diện dữ liệu tính toán kết cấu (ST-Bridge, SS7 CSV) hoặc bản vẽ 2D CAD để tạo mô hình cốt thép 3D, đồng thời tự động phát hiện xung đột cốt thép giữa các cấu kiện. Công việc bố trí thủ công từng mất nhiều ngày nay được BuilderHub-R xử lý tự động.
Video thực hiện trên dự án thực tế: tòa nhà ở 7 tầng tại Shimomeguro, Tokyo.
Chứng minh bằng con số
Dữ liệu so sánh thực đo trên một nút liên kết. (Ví dụ quy mô: công trình 10 tầng, nhịp 3×2, 132 nút liên kết)
| Hạng mục | CAD 2D | BuilderHub-R | Revit |
|---|---|---|---|
| Thời gian kiểm tra 1 nút | khoảng 4 giờ | khoảng 1 giờ | khoảng 8 giờ+ |
| Tổng thời gian cho 132 nút | khoảng 528 giờ | khoảng 132 giờ | — |
| Nhân công cần thiết | khoảng 66 công | khoảng 16,5 công | — |
※ Đây là ví dụ kiểm chứng nội bộ theo điều kiện thị trường Nhật Bản, kết quả có thể thay đổi tùy điều kiện dự án. (So với làm thủ công trong Revit, mức tiết kiệm còn lớn hơn.)
So sánh thời gian và độ hoàn thiện: thủ công với tự động hóa
Con số này đến từ đâu
Thời gian mà BH-R tiết kiệm được đến từ ba khâu tự động hóa. Dưới đây là phần mà mỗi khâu rút ngắn trên biểu đồ ở trên.
Tạo tự động — không bắt đầu từ số không
Đọc dữ liệu ST-Bridge, SS7 CSV hoặc 2D CAD và lập tức tạo mô hình cốt thép 3D. Khoảng thời gian mà làm thủ công phải nhìn bản vẽ dựng từng cấu kiện, BH-R biến thành mô hình nền ngay khi có dữ liệu.
→ đoạn dốc đứng trên biểu đồ

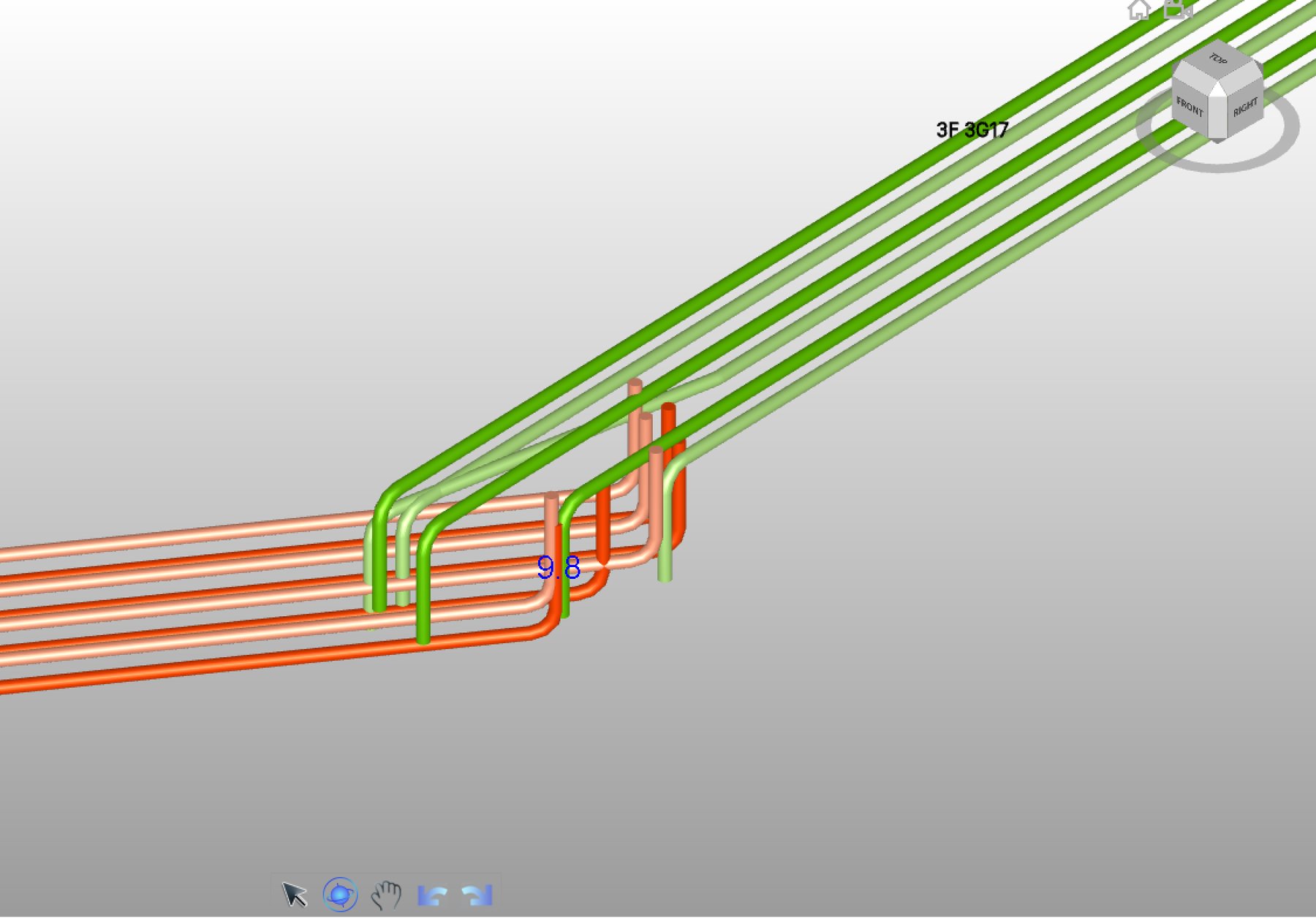

Tự động phát hiện + hiệu chỉnh chính xác — cắt đứt vòng lặp
Tự động phát hiện xung đột (đánh dấu X) và sửa cốt thép chỉ bằng cách nhập khoảng dịch chuyển. Vị trí đã xử lý tự chuyển sang màu xám để bạn chỉ theo dõi phần còn lại. Vòng lặp mà trong CAD 2D một chỉnh sửa lại kéo theo hàng loạt lỗi dây chuyền không còn nữa.
→ phần lớn chênh lệch thời gian phát sinh ở đây

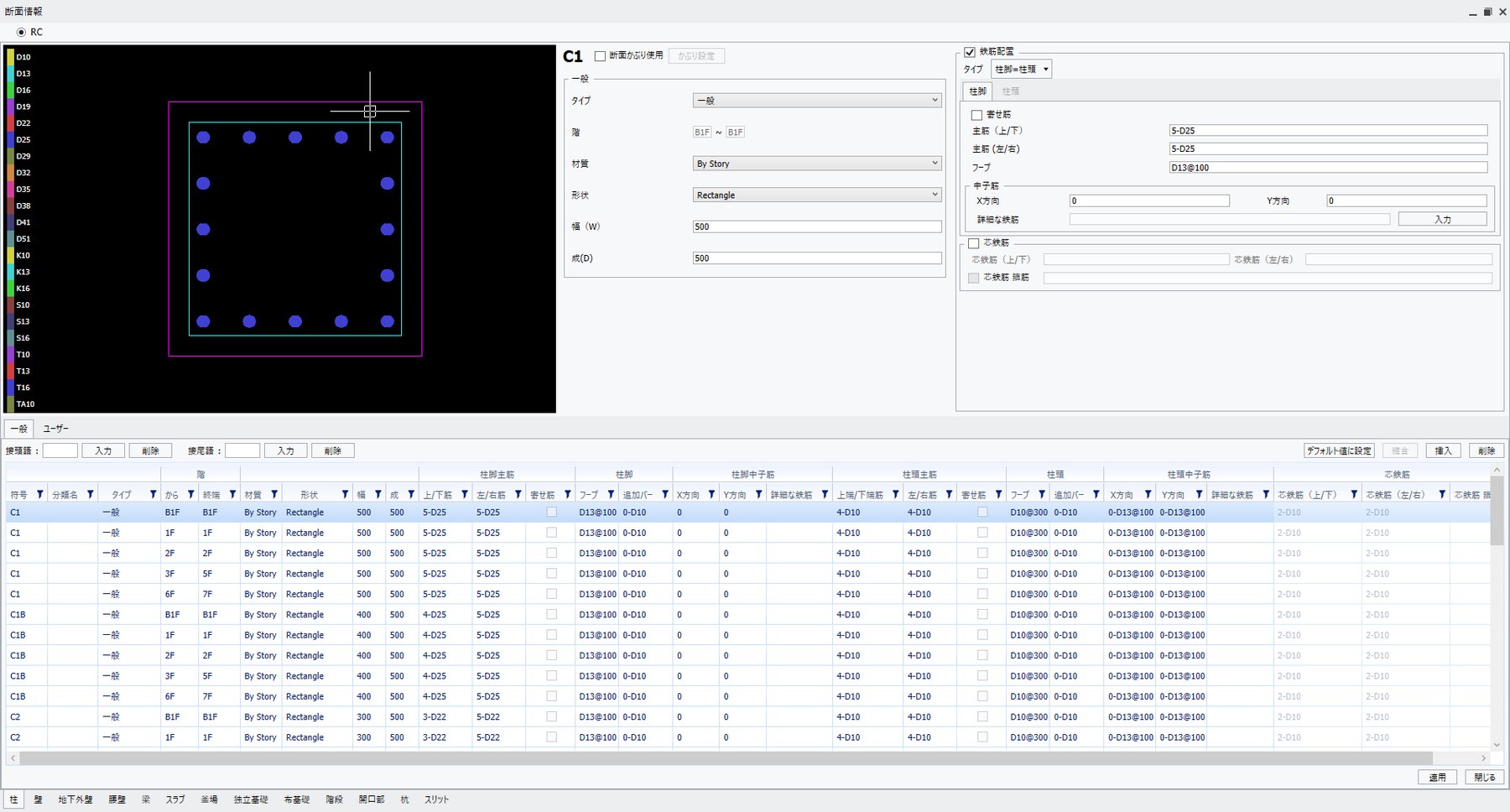

Tự động tạo lại — không làm cùng một việc hai lần
Nếu dịch chuyển cốt thép vẫn không giải quyết được thì phải đổi bề rộng dầm hoặc số lớp cốt thép. Làm thủ công thì phải vẽ lại mô hình từ đầu, còn BH-R chỉ cần đổi kích thước cấu kiện là mô hình cốt thép tự động được tạo lại.
→ rút ngắn tổng thời gian nhờ loại bỏ việc lặp lại
Những việc BH-R xử lý tự động

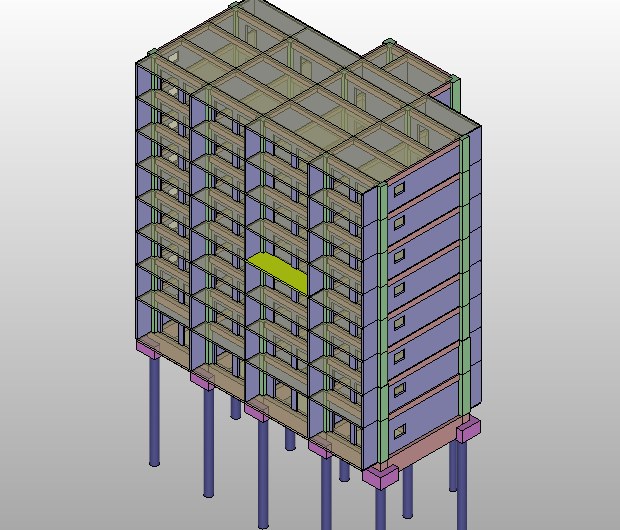

Nhập ST-Bridge · SS7 CSV
Đọc tệp ST-Bridge (.stb) và SS7 CSV do phần mềm tính toán kết cấu xuất ra, lấy nguyên thông tin cấu kiện và tiết diện.

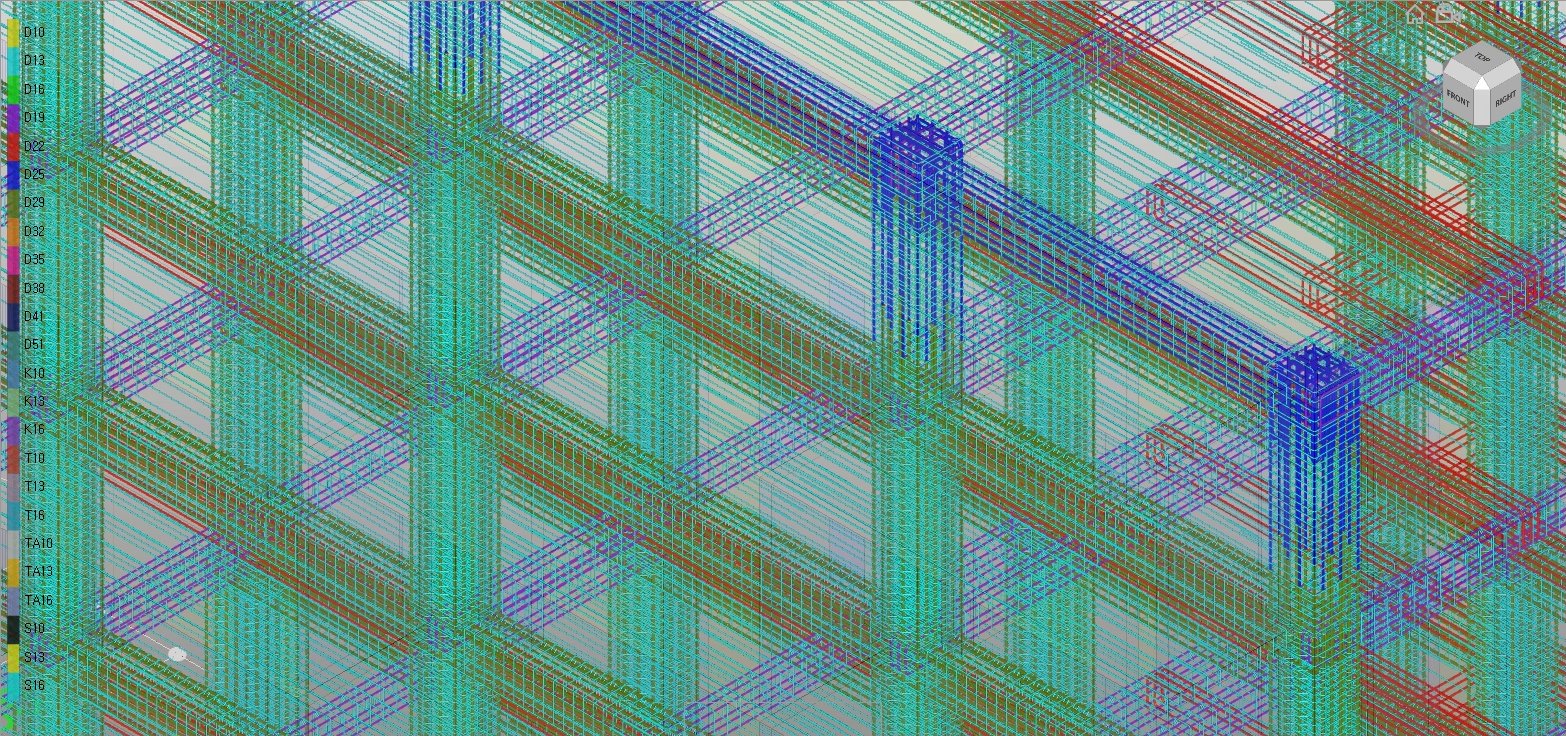

Tự động tạo mô hình cốt thép 3D

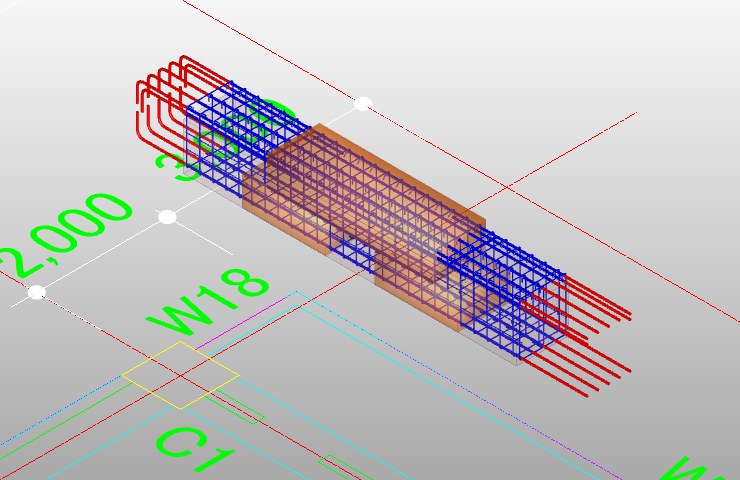

Tự động tạo mô hình cốt thép 3D theo chuẩn thi công, phản ánh đường kính thực, chiều dài neo, lớp bảo vệ và vị trí mối nối.
Tự động phát hiện xung đột
Tự động phát hiện xung đột giữa các cấu kiện (cột–dầm, dầm–dầm, tường–sàn) cũng như xung đột thép–thép, thép–kết cấu thép trong cùng một cấu kiện.
Hiệu chỉnh thông minh
Dịch chuyển thanh thép bị xung đột chỉ bằng cách nhập khoảng cách, sau đó chạy lại kiểm tra xung đột để xác nhận đã xử lý.

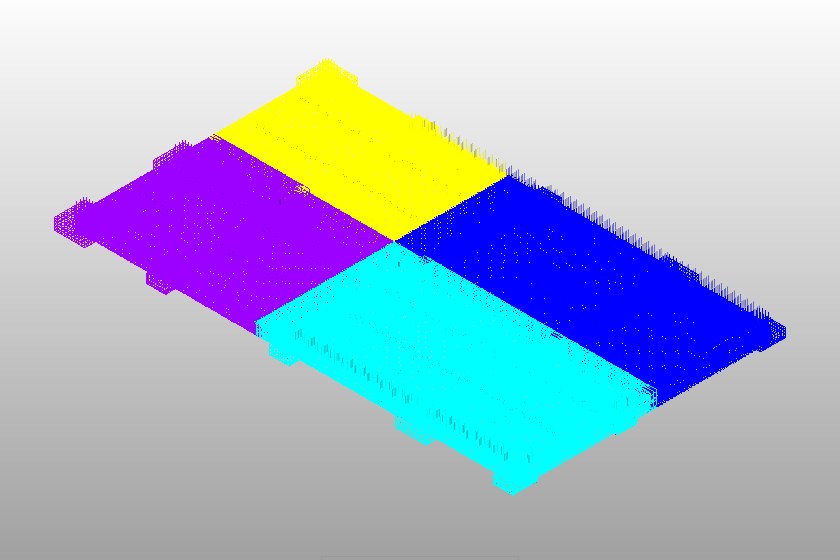

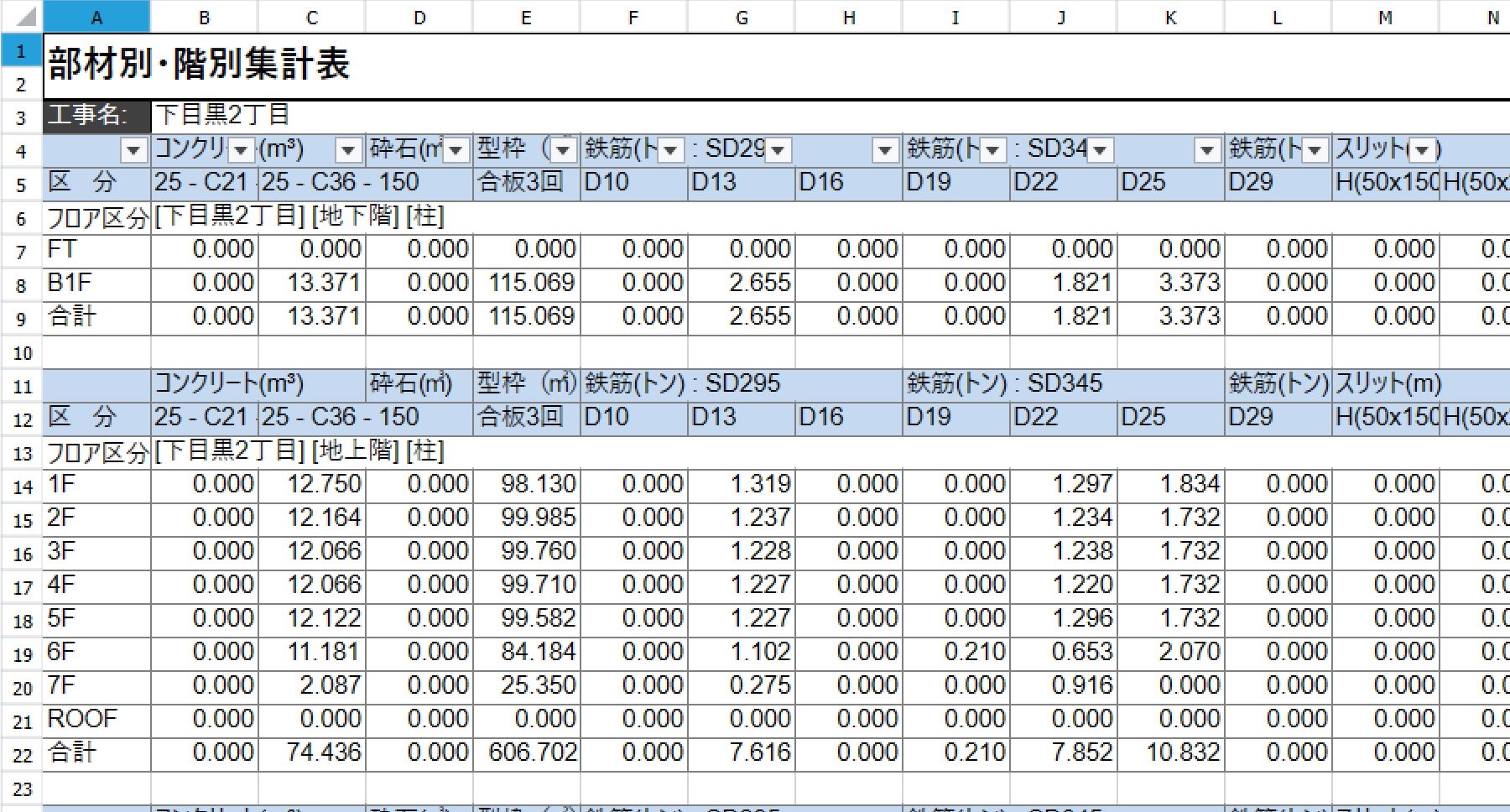

Tự động bóc tách khối lượng
Khi kết cấu thay đổi, chi tiết cốt thép và khối lượng được tính lại tự động.

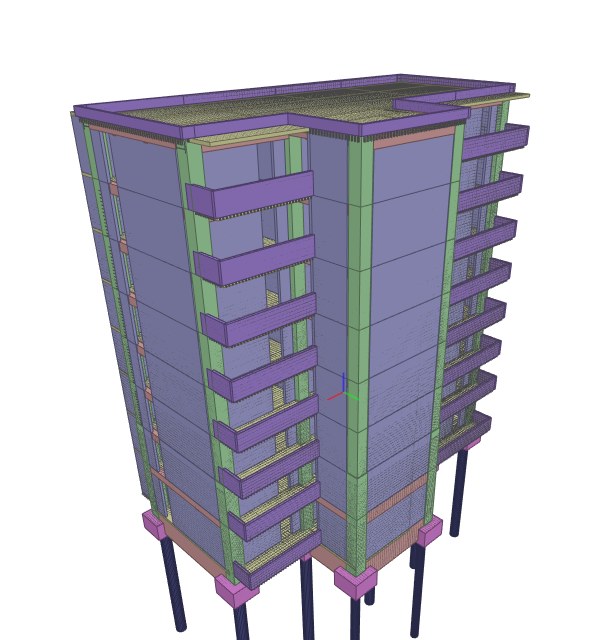

Xuất IFC · SAT

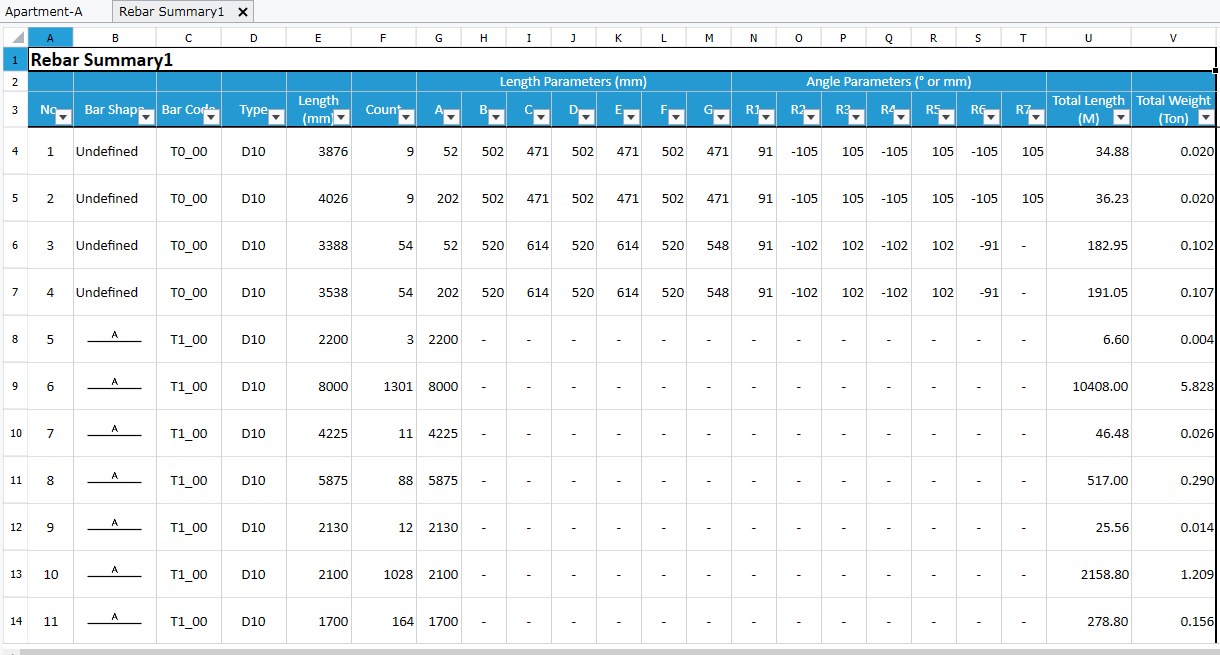

Xuất IFC để xem kết cấu và cốt thép trong phần mềm BIM khác. Phần mềm cũng xuất mô hình SAT, bảng tính khối lượng và bảng thống kê cốt thép; chuyển sang Revit qua BuilderHub-C.
Tự động hóa rồi, bạn vẫn kiểm soát hoàn toàn
Bạn có thể trực tiếp chỉnh sửa kết quả bố trí tự động cho khớp với điều kiện công trường. Sau khi chỉnh sửa, các kiểm tra tiêu chuẩn như khoảng hở giữa các thanh thép vẫn chạy kèm.
Dịch chuyển từng thanh thép
Chọn từng thanh thép để dịch song song và chỉ định trực tiếp khoảng dịch chuyển.
Tự động kiểm tra khoảng cách
Khi dịch chuyển thép, phần mềm tự kiểm tra khoảng hở giữa các thanh để tránh vi phạm tiêu chuẩn.
Dịch chuyển theo nhóm, sửa chiều dài

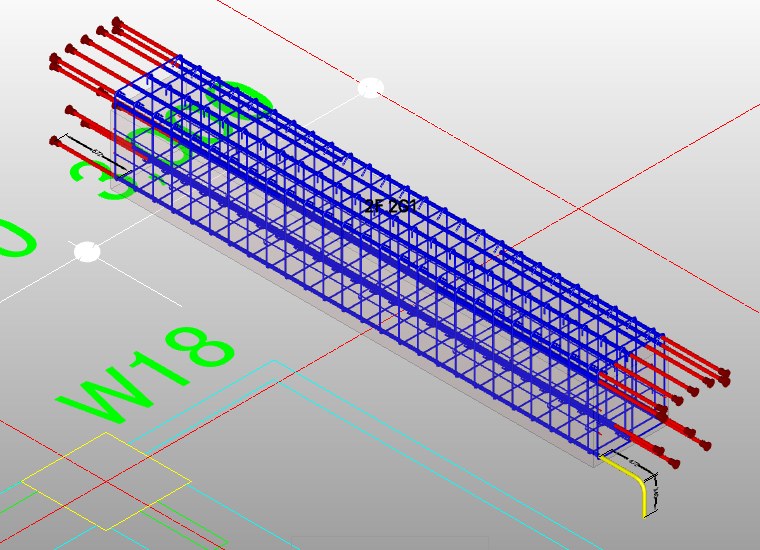

Dịch chuyển theo nhóm thanh thép và chỉnh riêng chiều dài đoạn neo thẳng đứng và nằm ngang.
Chỉnh độ cong
Khi cần uốn thép, chỉ cần chỉ định điểm bắt đầu uốn là bán kính cong được tính tự động, và người dùng cũng có thể chỉnh tay.
Áp dụng biện pháp neo bằng bản thép
Áp dụng trực tiếp các phương pháp neo thay thế như bản neo EG hay biện pháp plate nut.
Áp dụng cho mọi cấu kiện của kết cấu RC

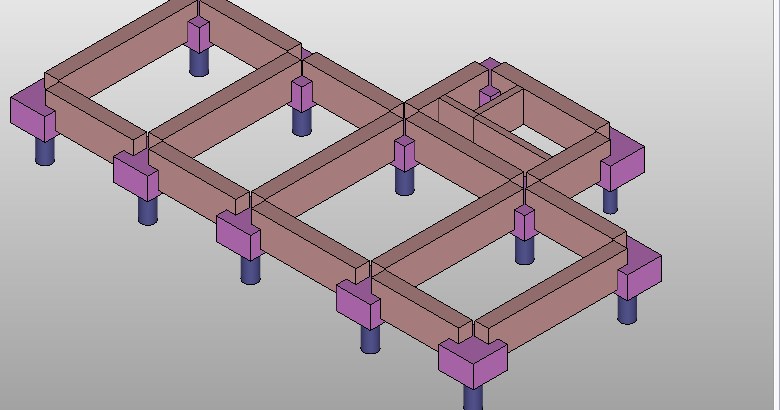

Không chỉ các cấu kiện thông thường như cột, dầm, tường, sàn, móng, phần mềm còn tự động xử lý cả những hình dạng đặc biệt phức tạp như nút liên kết, chân cột lộ thiên, sàn dốc và cầu thang.
| Cấu kiện thông thường | Cột · dầm · tường · sàn · móng |
|---|---|
| Cấu kiện đặc biệt | Nút liên kết · chân cột lộ thiên · sàn dốc · cầu thang |
Từ dữ liệu kết cấu và bản vẽ đến BH-R rồi Revit — một quy trình duy nhất

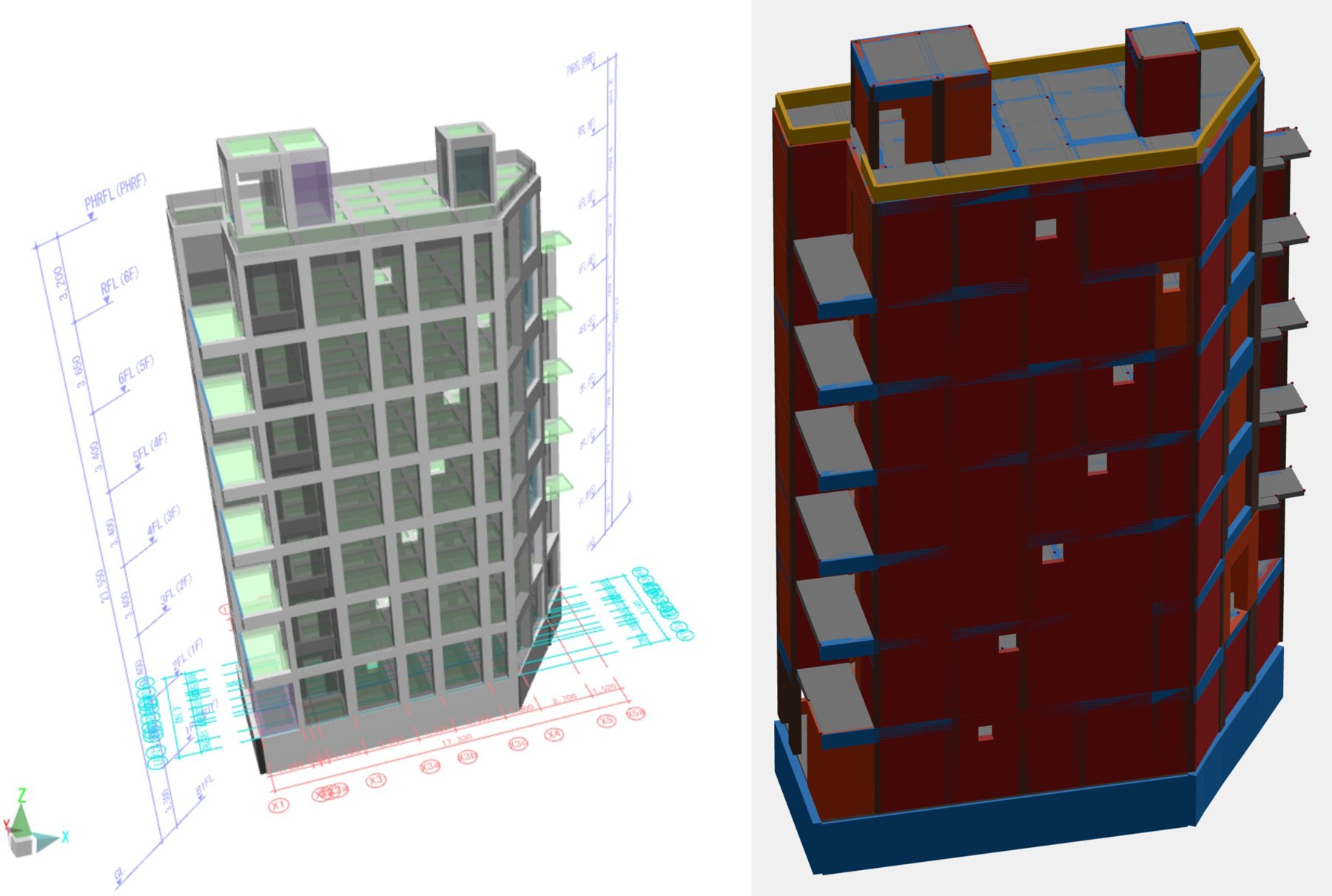

Mô hình kết cấu (ST-Bridge, SS7 CSV hoặc 2D CAD)

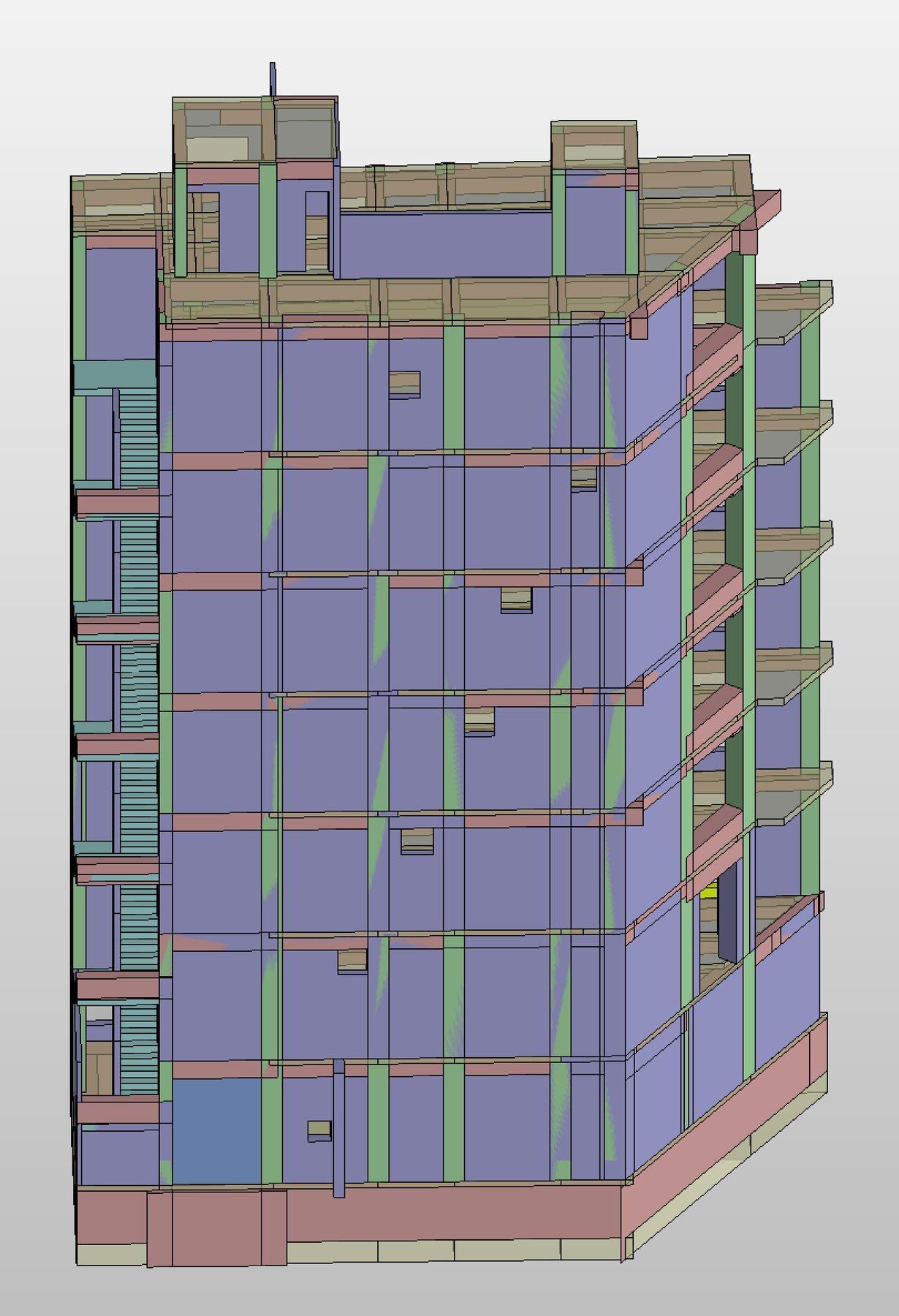

Mô hình BuilderHub-R
Tự động mô hình hóa cốt thép theo tiêu chuẩn Nhật Bản

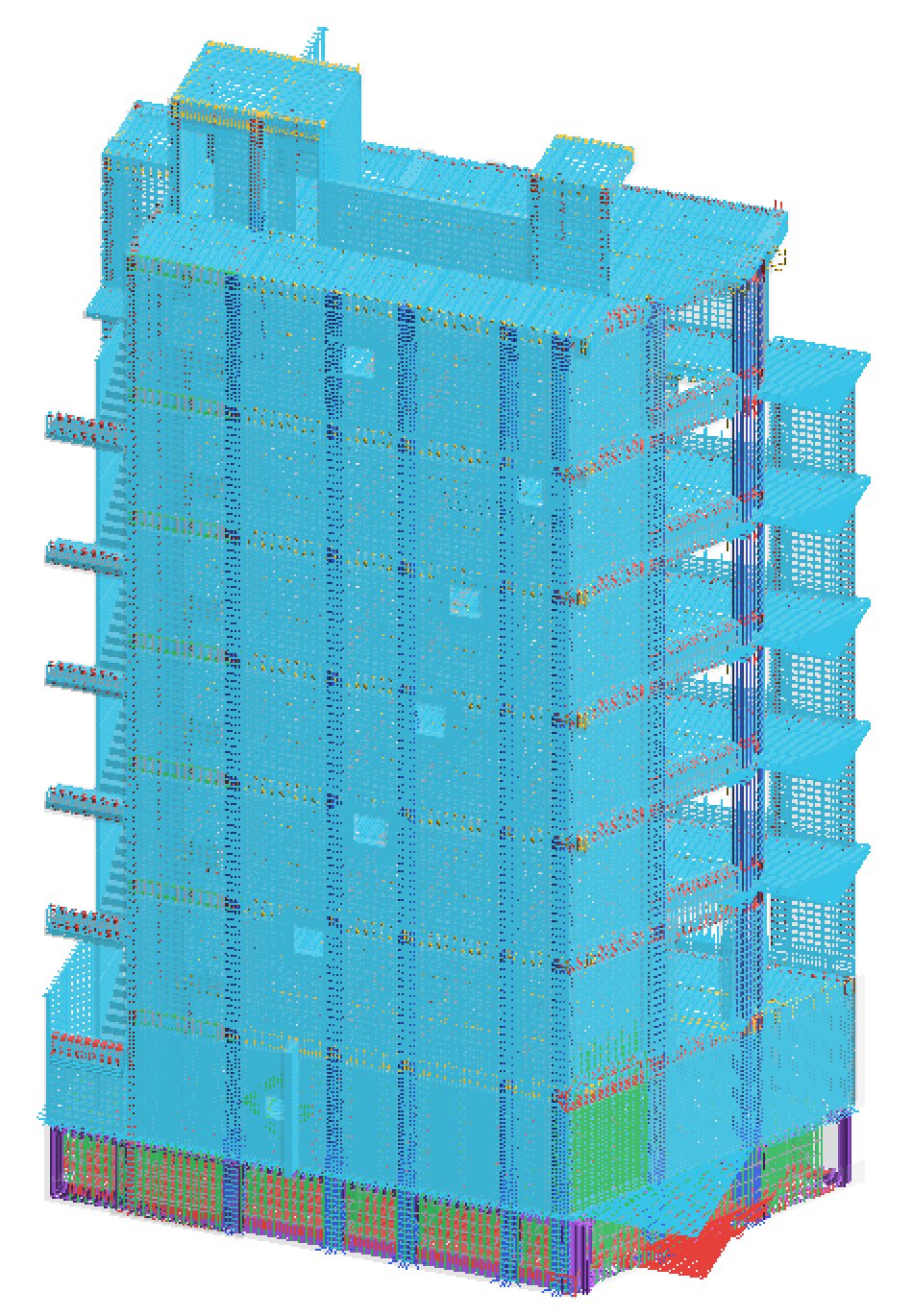

Mô hình Revit (mô hình BIM có mang thông tin cốt thép)
Từ mô hình hóa đến kiểm tra xung đột, khối lượng và xuất dữ liệu

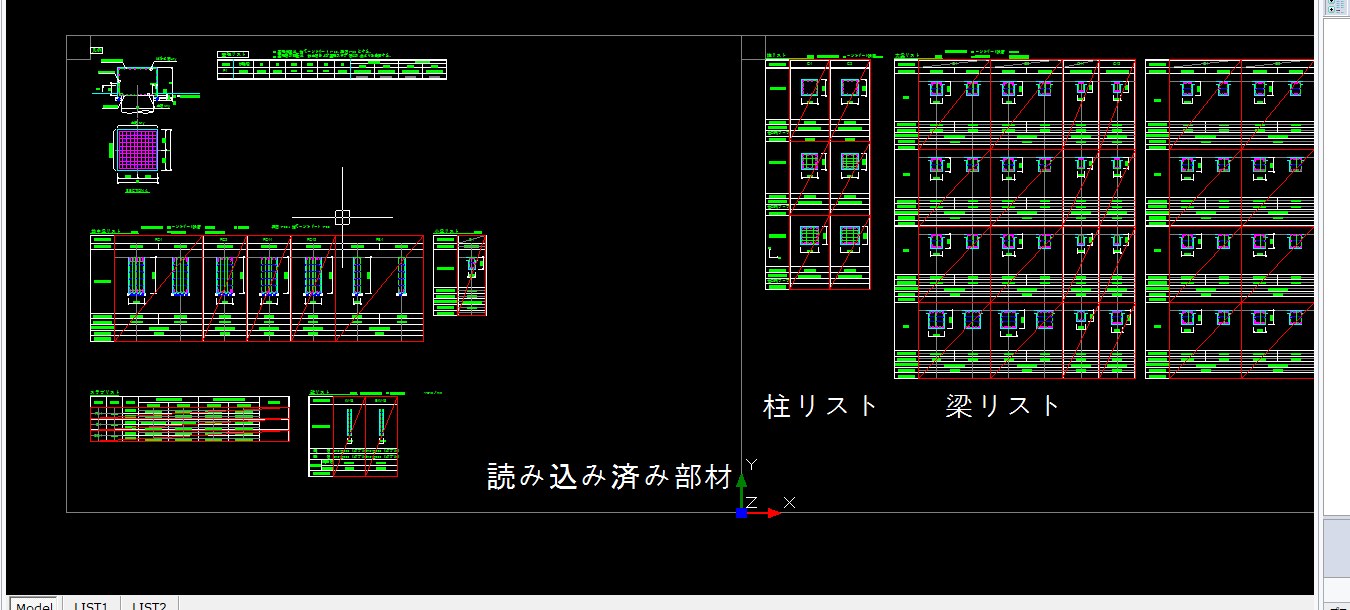

Có hai cách dựng mô hình: nhận diện bảng cấu kiện và mặt bằng, hoặc nhập ST-Bridge, SS7 CSV. Sau đó là bố trí cốt thép tự động, kiểm tra xung đột, bóc tách khối lượng và xuất IFC, Revit.
Một bộ máy đã được kiểm chứng tại thị trường Nhật Bản.
Được các công ty thiết kế kết cấu Nhật Bản sử dụng
Đang được các tổng thầu và công ty thiết kế kết cấu Nhật Bản triển khai dưới dạng bản quyền trả phí
Mã nguồn tự phát triển
Bộ máy bố trí cốt thép do chúng tôi tự phát triển từ đầu, không phải ghép nối thư viện bên ngoài
Dựa trên công nghệ có bằng sáng chế
Dựa trên quyền sử dụng độc quyền 3 bằng sáng chế đã đăng ký tại Hàn Quốc; công nghệ lõi của BH-R đang nộp đơn sáng chế.

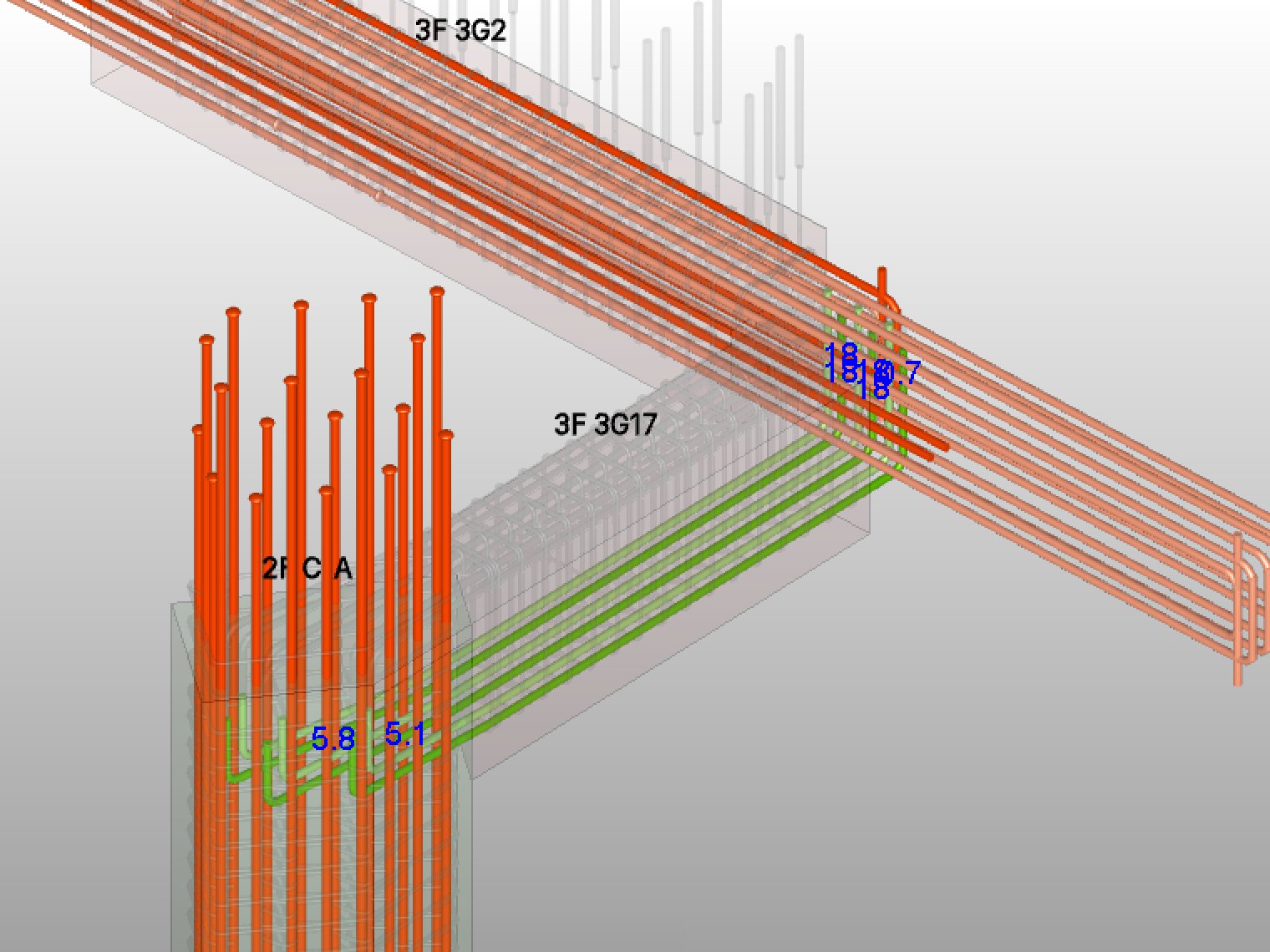

Ví dụ áp dụng thực tế

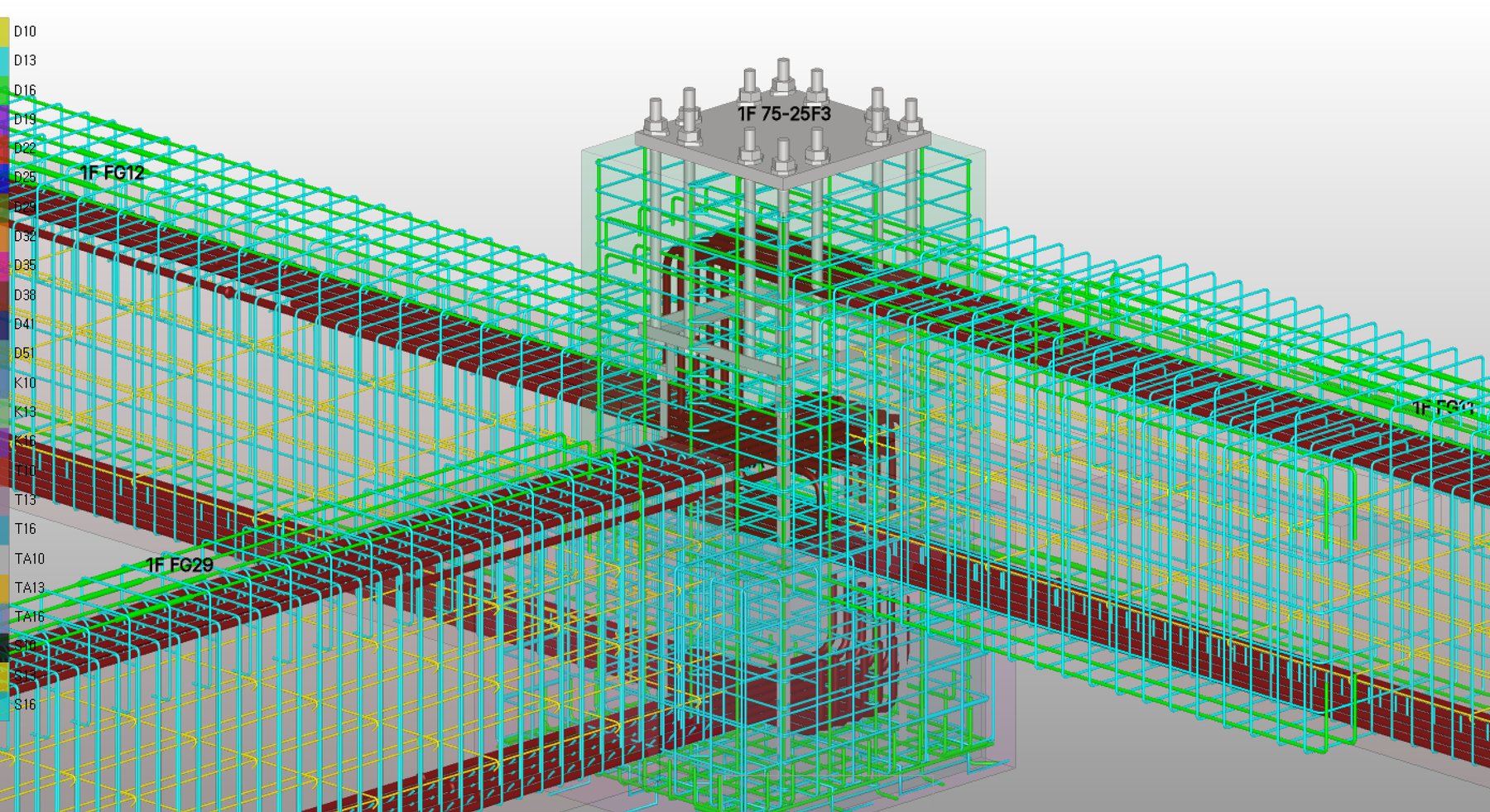

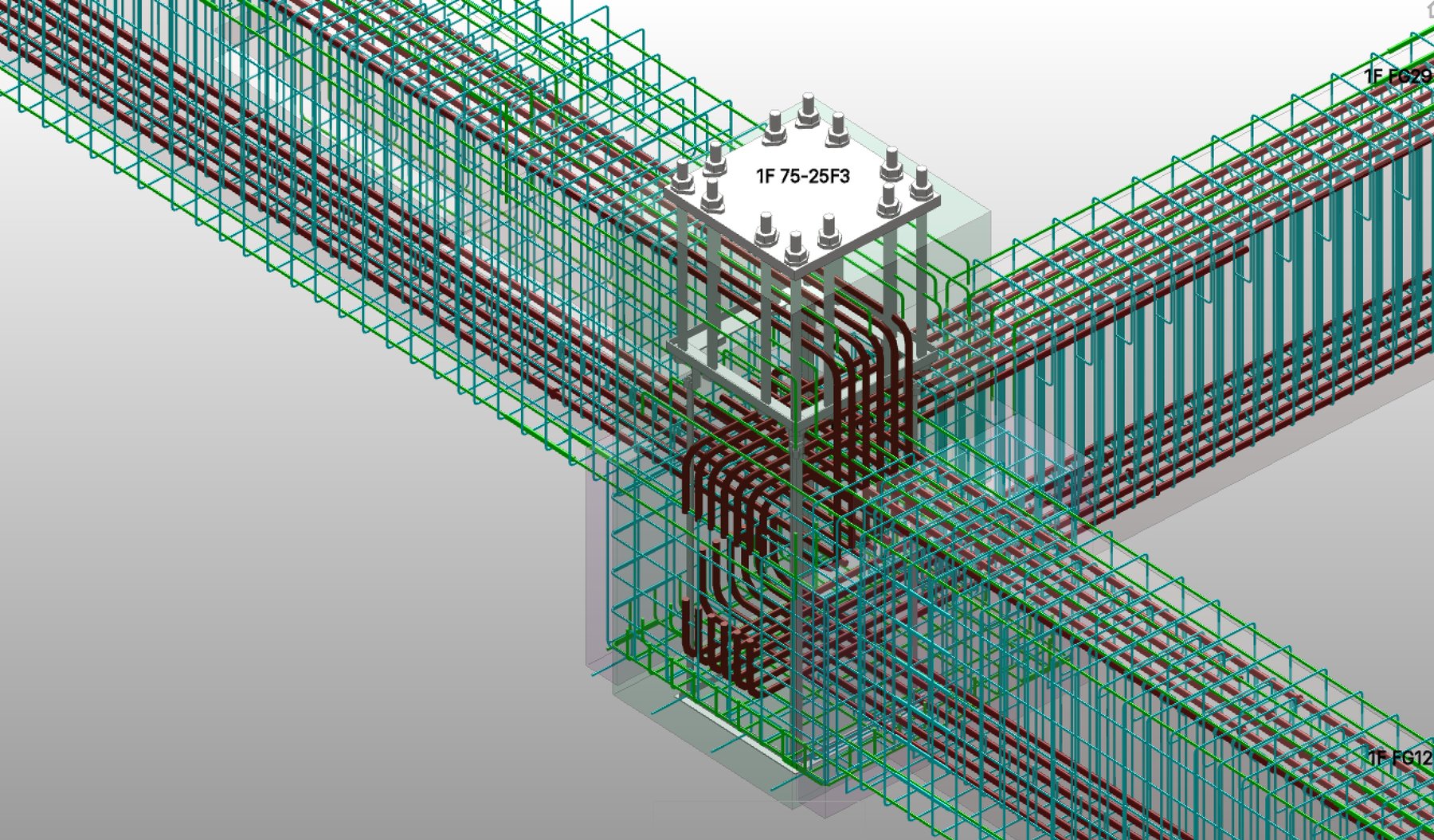

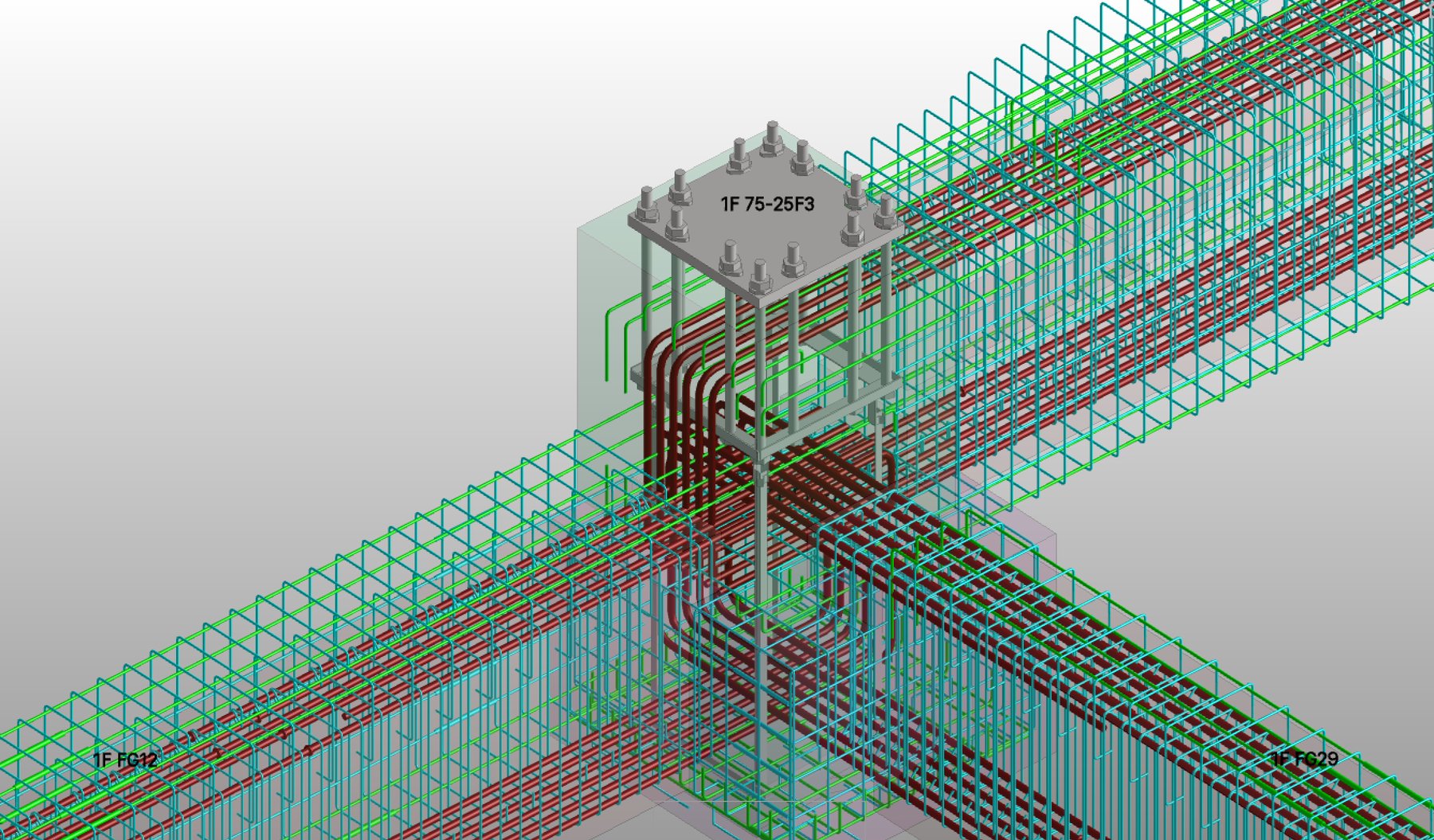

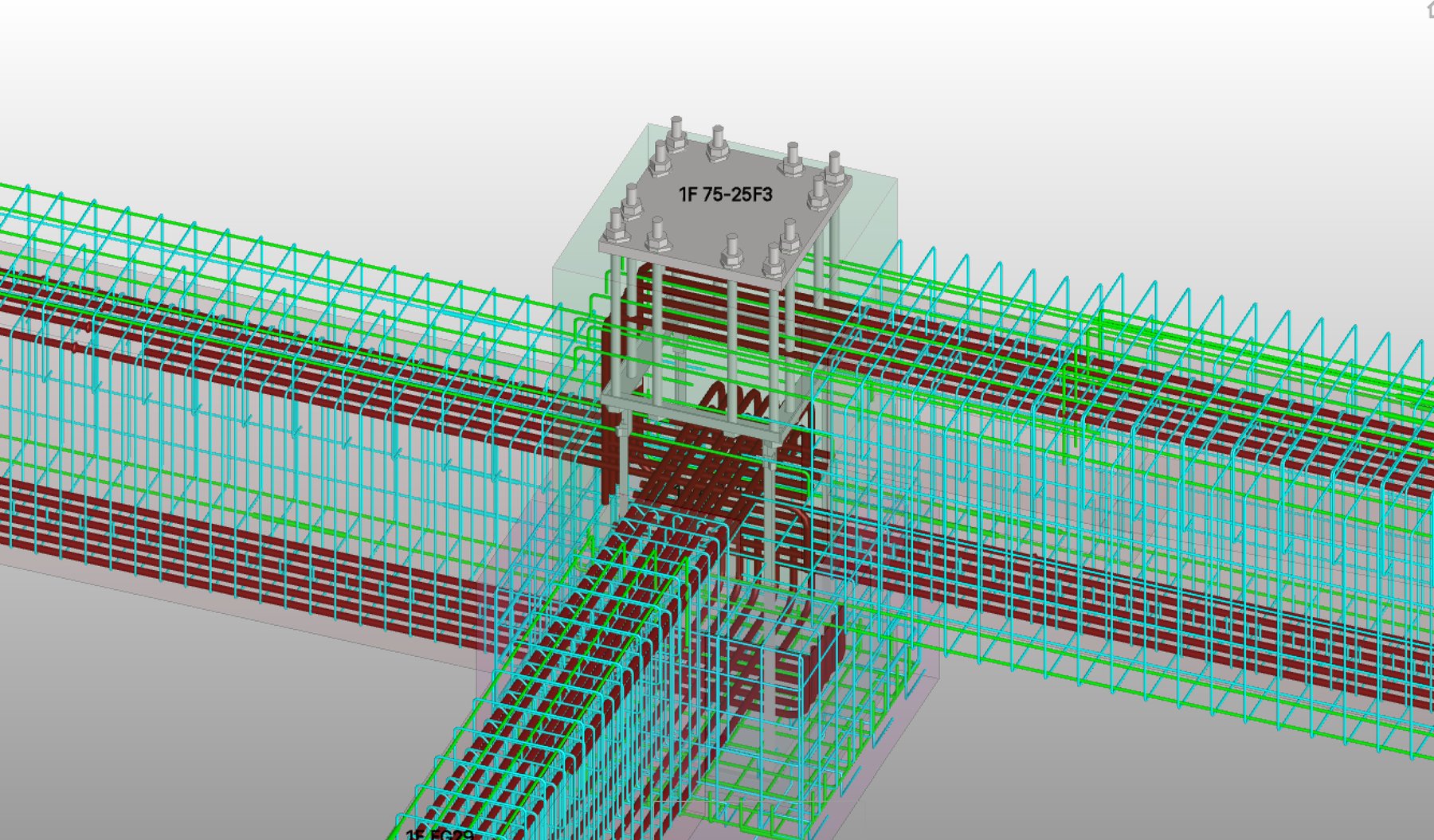

Ví dụ về mô hình cấu kiện, mô hình cốt thép do BH-R tạo ra và kết quả chuyển đổi sang Revit.

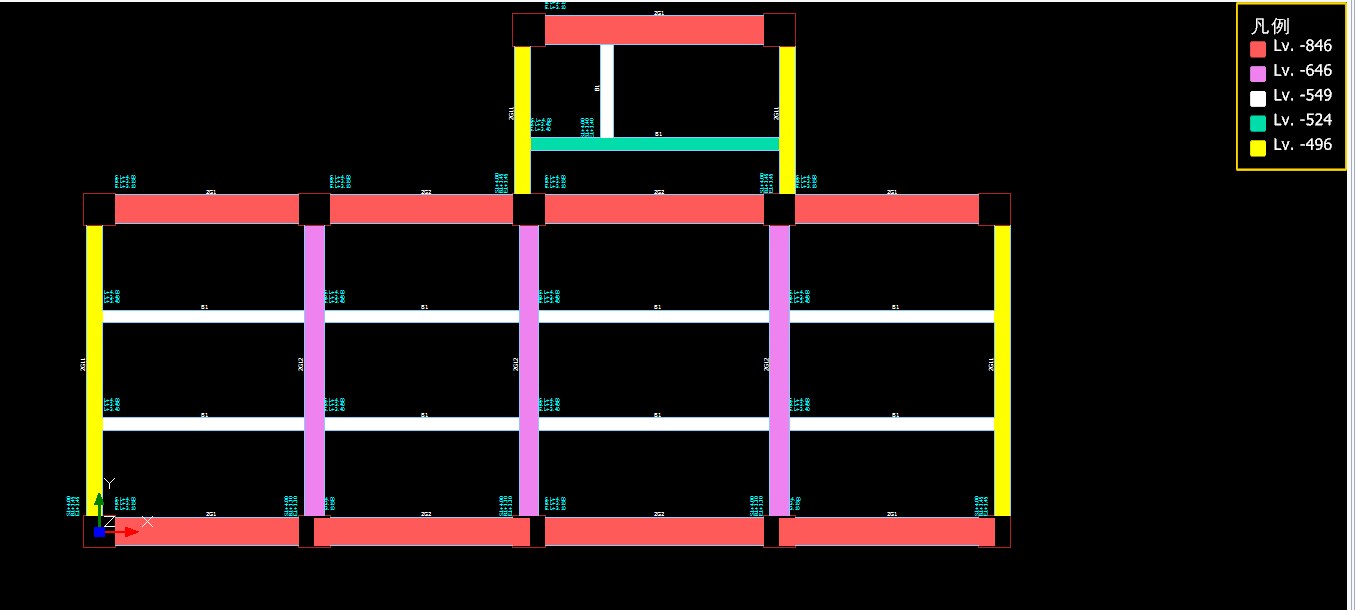

Màn hình theo tính năng

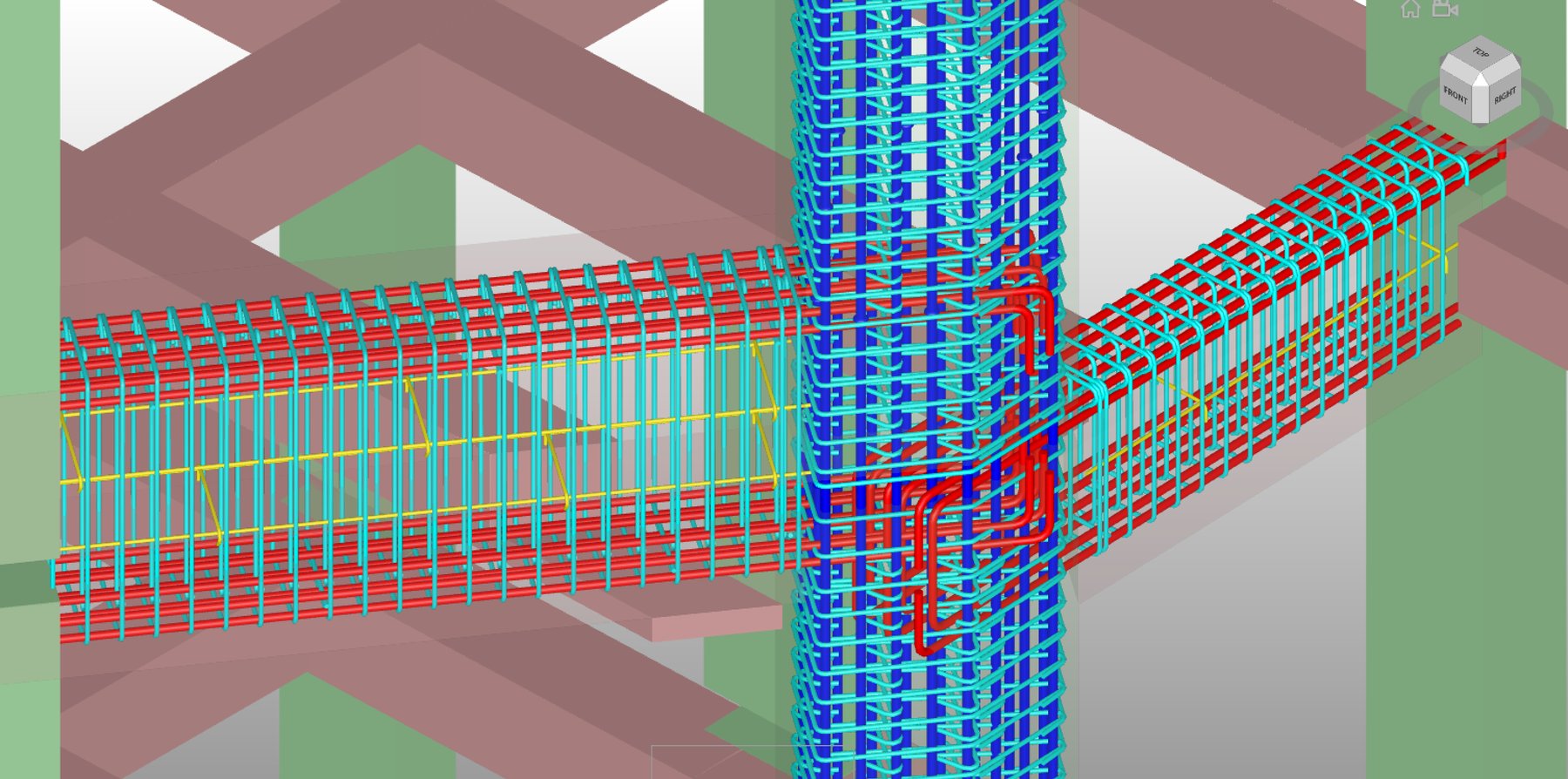

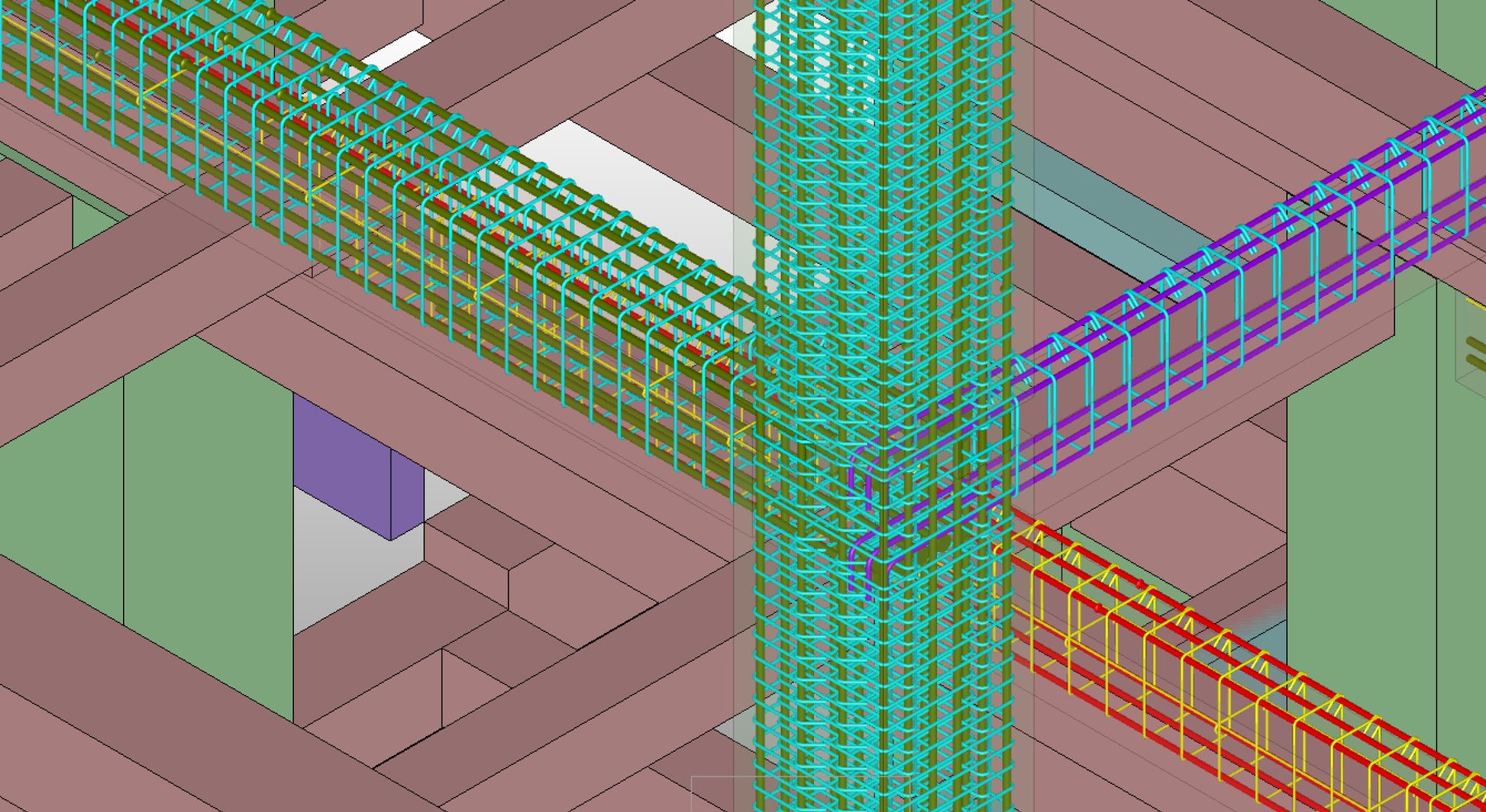

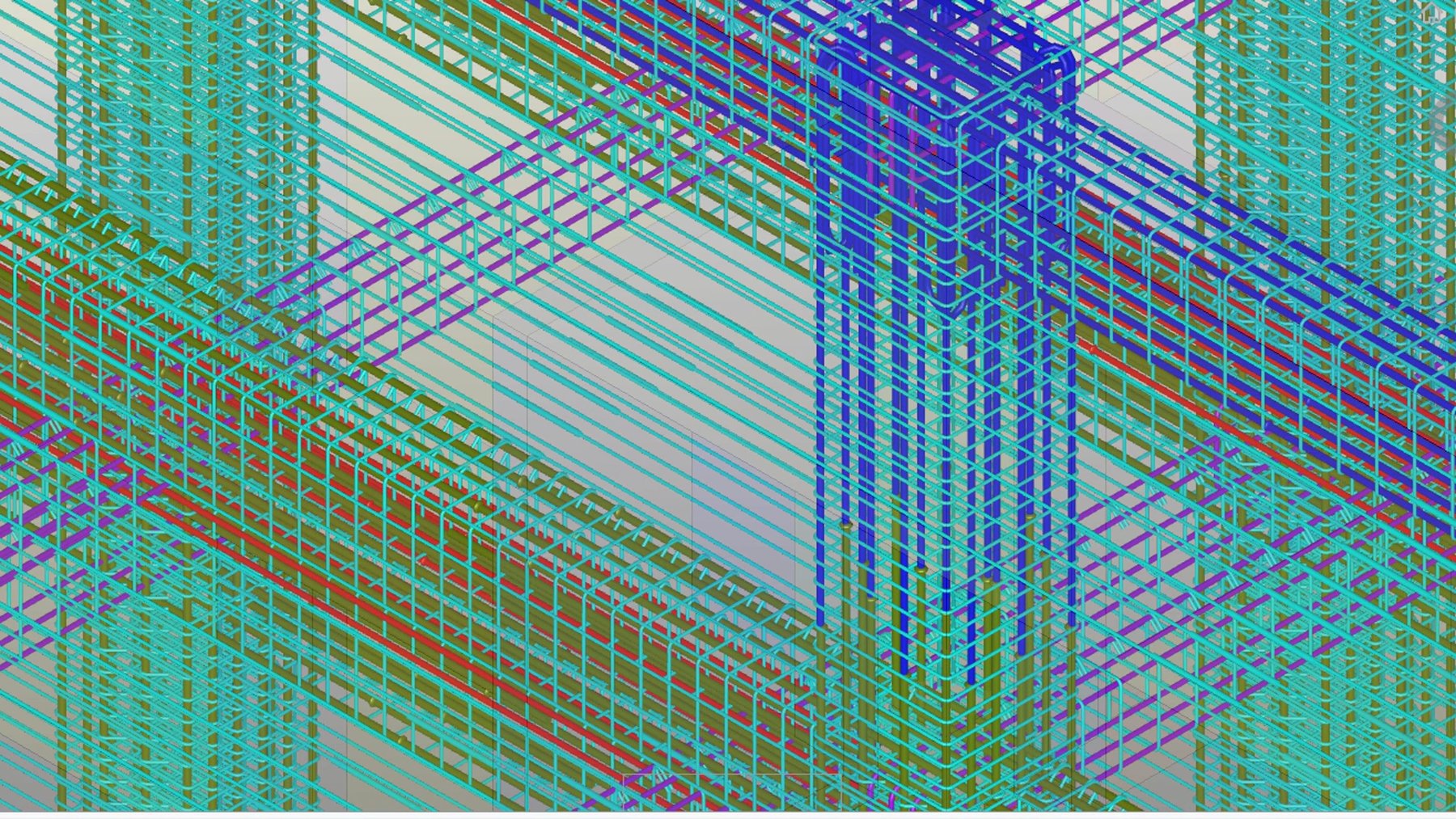

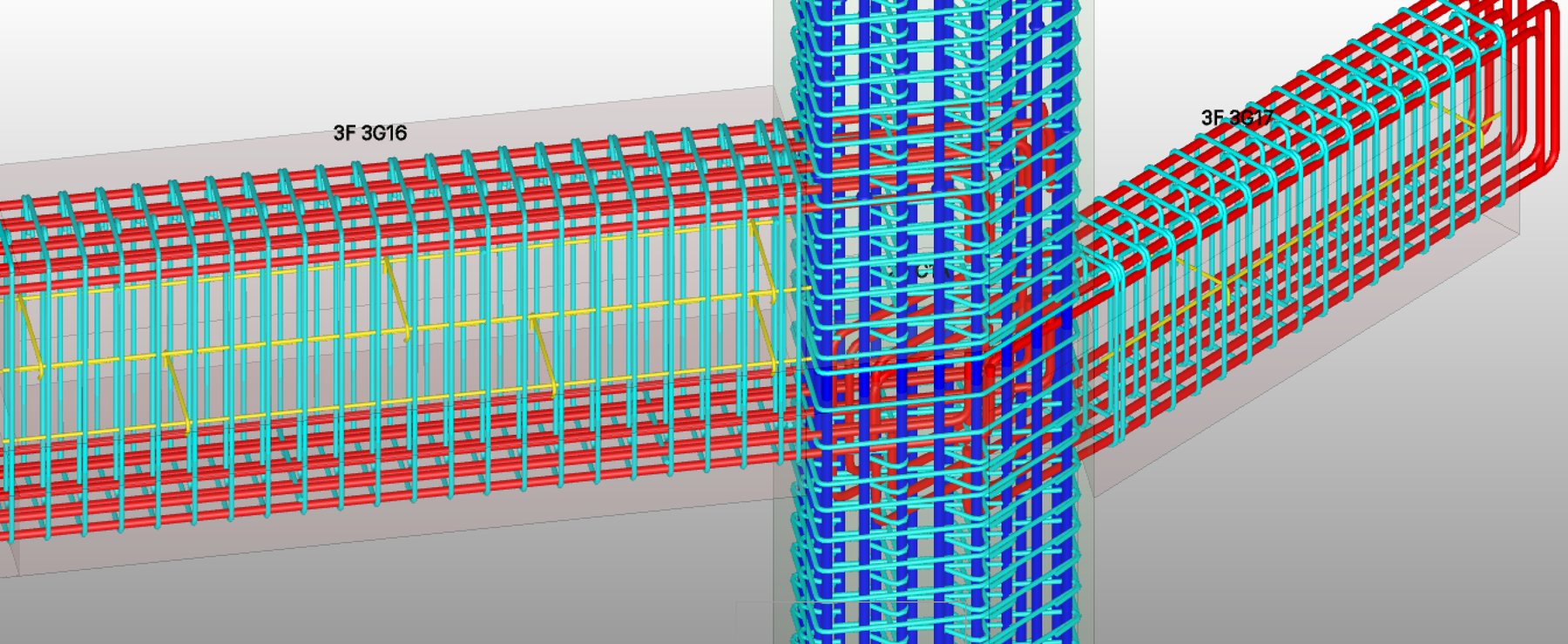

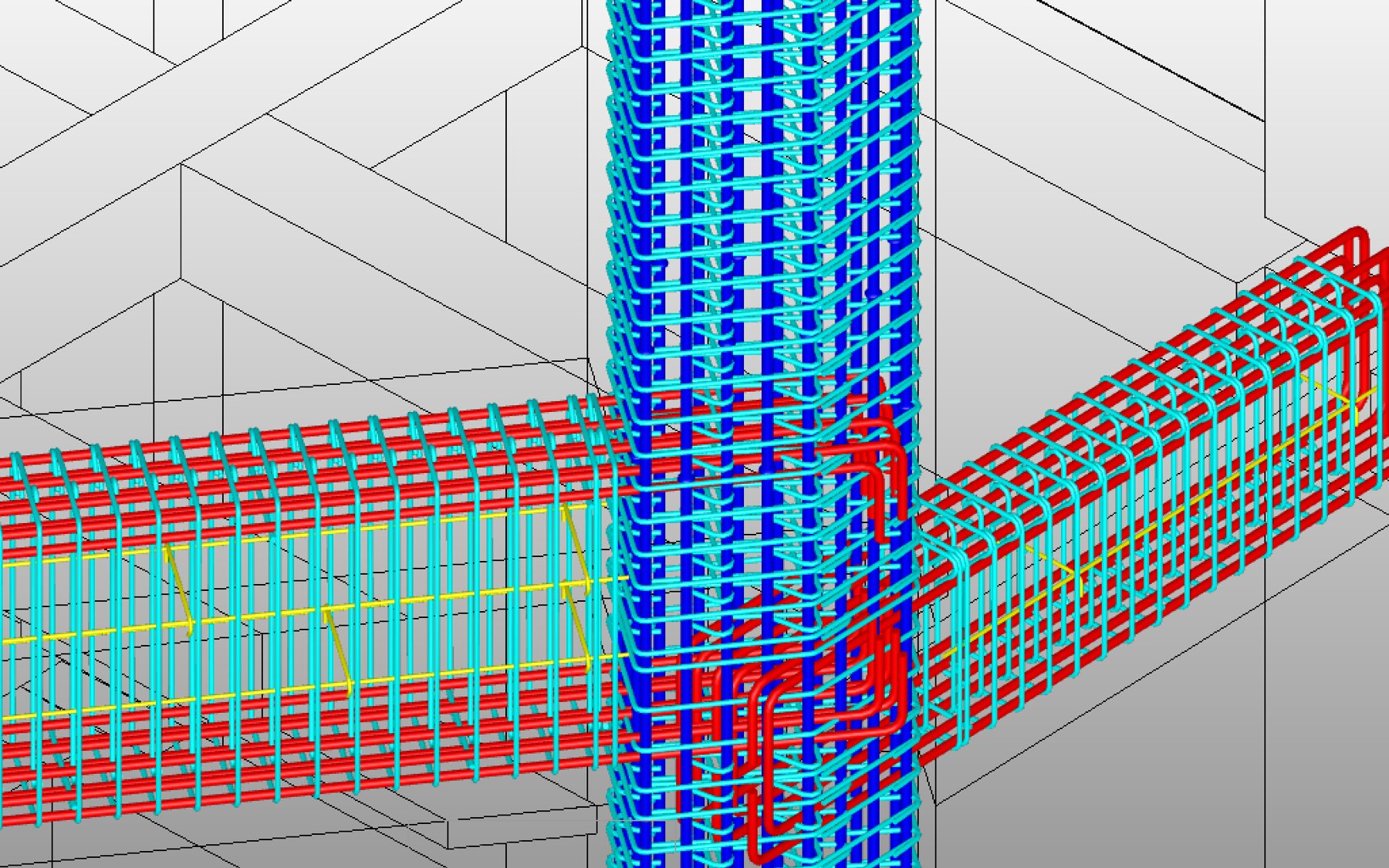

Mô hình hóa vị trí giao (nút liên kết)

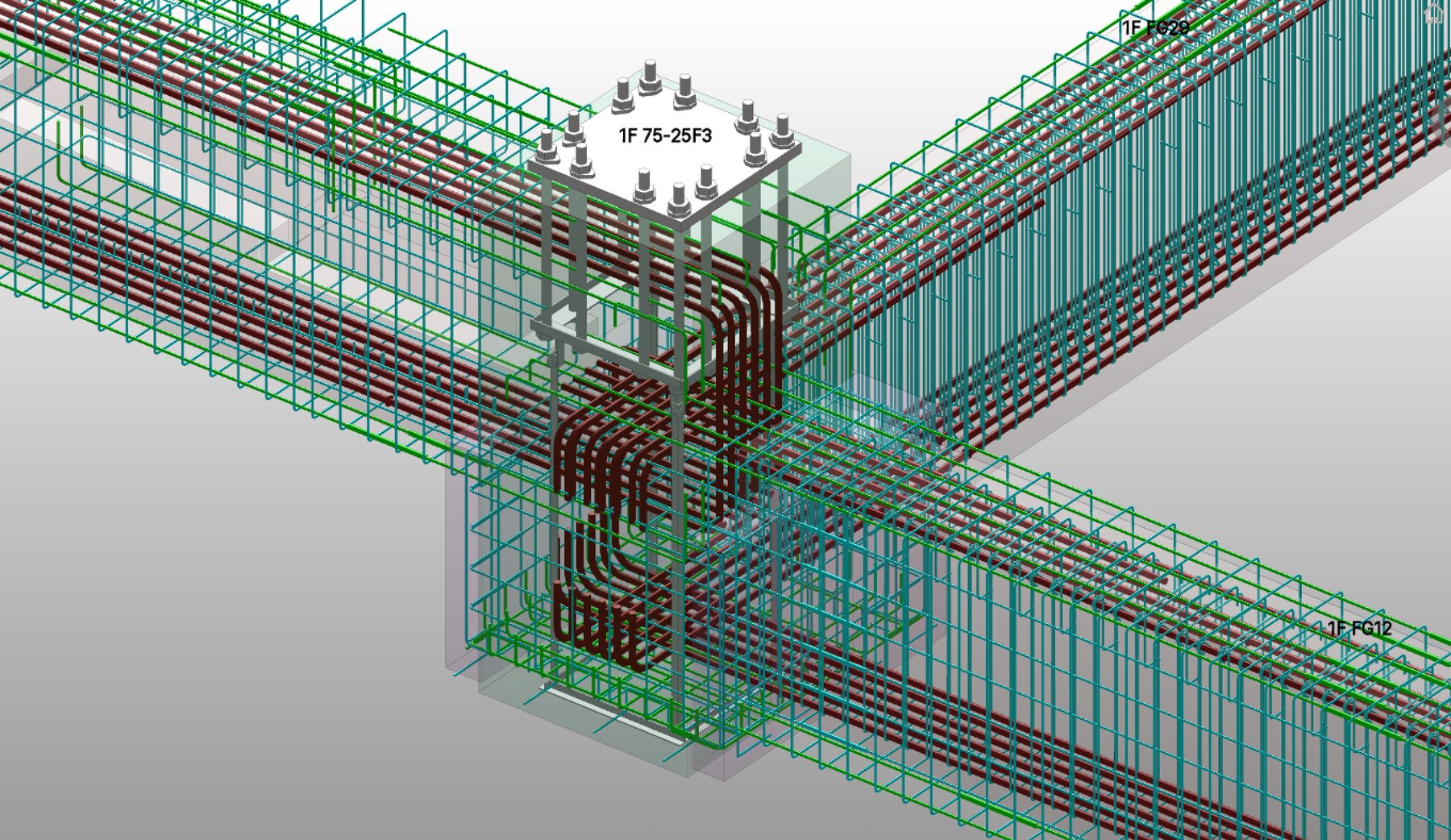

Mô hình hóa chân cột lộ thiên
Biến bảng khối lượng BuilderHub-R thành dữ liệu kết cấu của công ty
BH Box là dịch vụ web tích lũy bảng khối lượng do BuilderHub-R xuất ra thành dữ liệu kết cấu của công ty, chỉ cần kéo thả file. Mỗi lần thay đổi thiết kế, có thể so sánh các phiên bản sửa đổi cạnh nhau trên mô hình 3D và xem dự án mới đang ở đâu so với mức chuẩn của công ty. Miễn phí trong giai đoạn beta. Giao diện hiển thị bằng tiếng Nhật, ngôn ngữ của dịch vụ.
ST-Bridge · 2D CAD
Dữ liệu tính toán kết cấu hoặc bản vẽ
BuilderHub-R
Tự động bố trí cốt thép + bóc tách khối lượng (JIS)
Bảng khối lượng + mô hình
Theo mã cấu kiện · SAT
BH Box
So sánh phiên bản · tích lũy dữ liệu công ty
Dự toán tiếp theo
Mức chuẩn của công ty
↻ Càng nhiều dự án, mức chuẩn càng chính xác

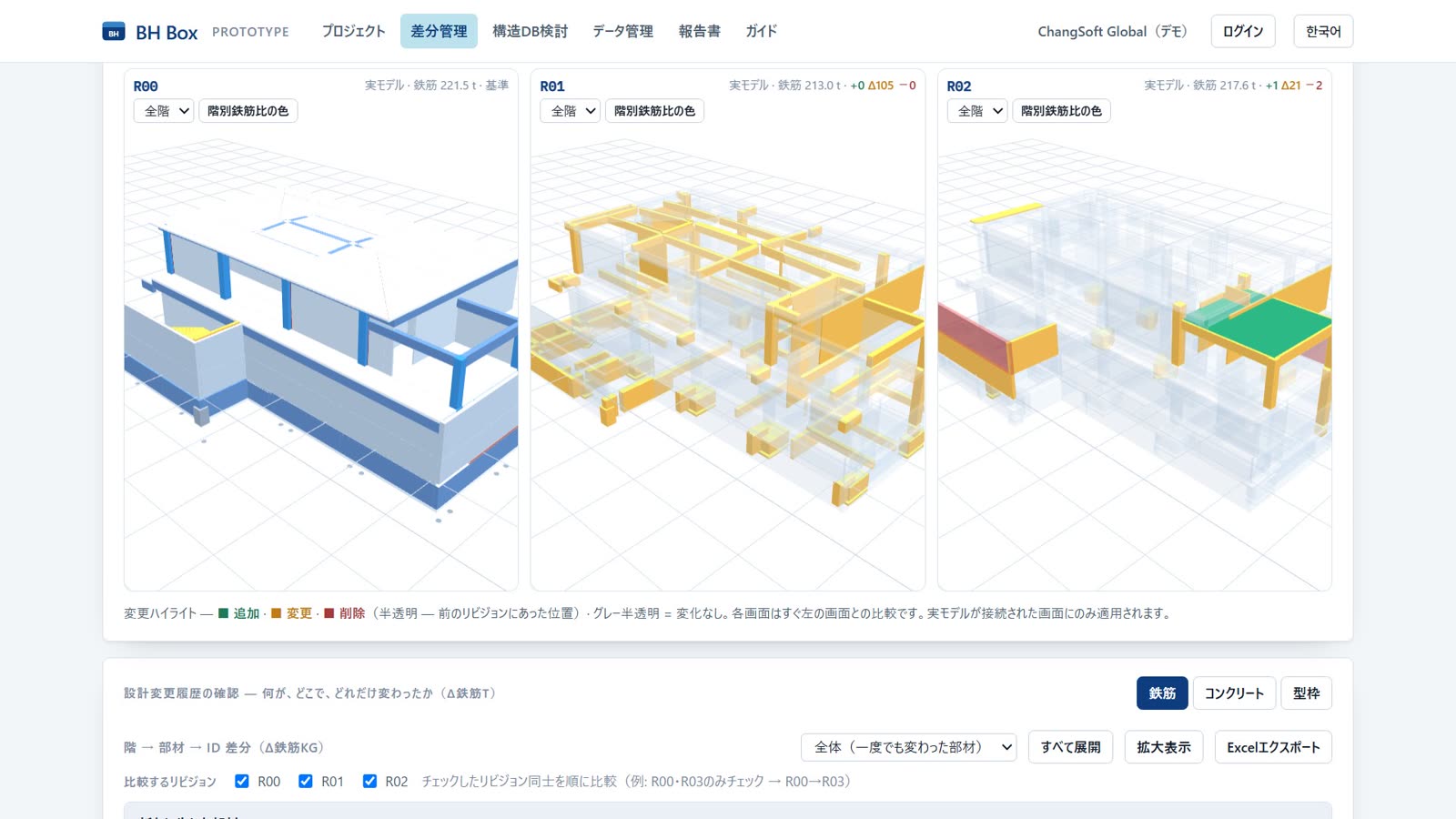

Cấu kiện thay đổi được hiển thị bằng màu
Thêm mới màu xanh lá, thay đổi màu cam, xóa màu đỏ. Hiển thị tối đa 4 phiên bản cạnh nhau. Thay đổi chỉ về cốt thép mà hình dạng giữ nguyên được tách riêng thành thay đổi điều kiện bố trí cốt thép.

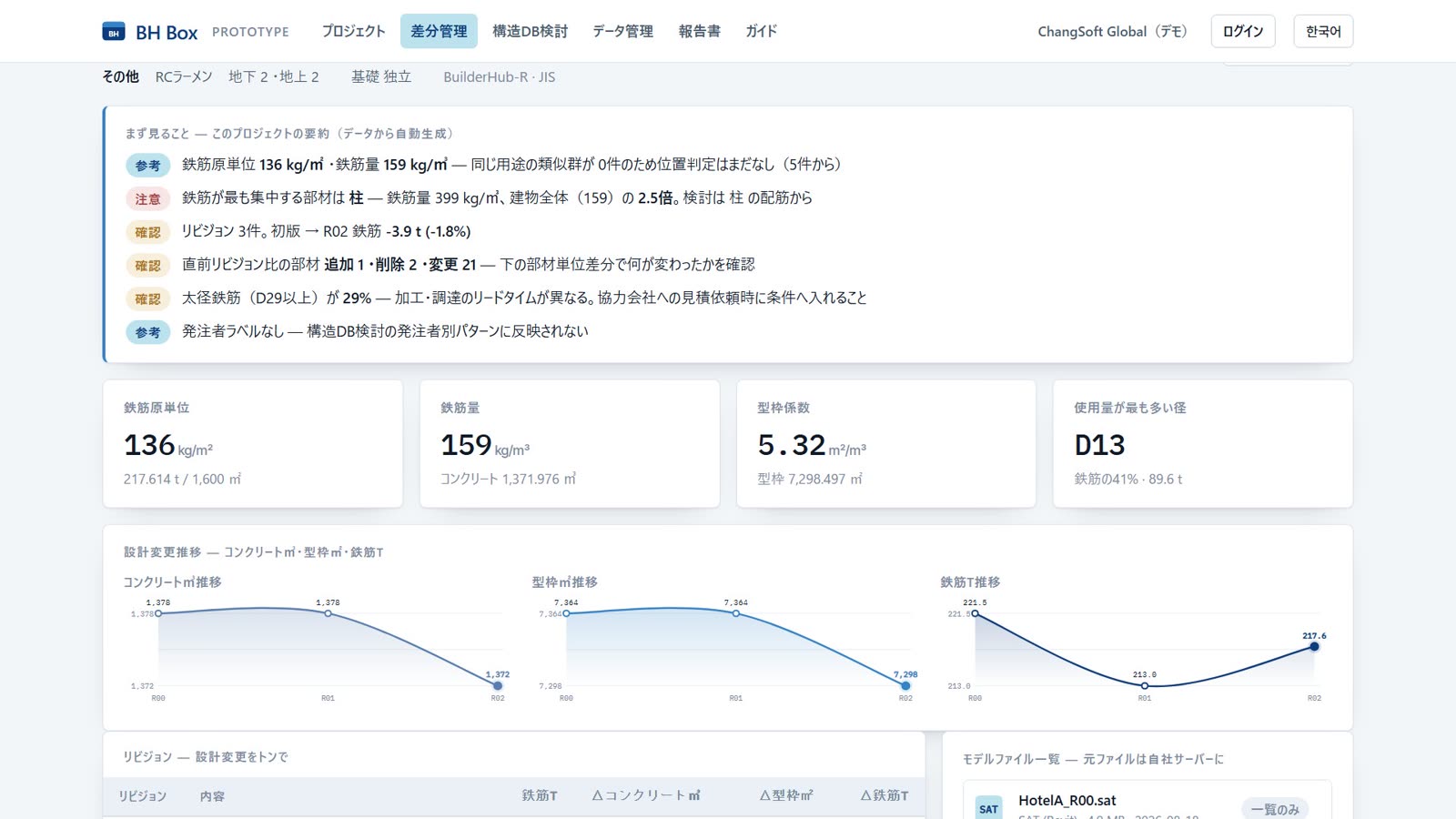

Biết rõ khối lượng thay đổi như thế nào
Xu hướng bê tông, ván khuôn, cốt thép được vẽ thành biểu đồ theo từng phiên bản, lý do thay đổi được ghi kèm. Bảng so sánh khối lượng dùng khi làm việc với chủ đầu tư được xuất ngay ra Word, PDF.

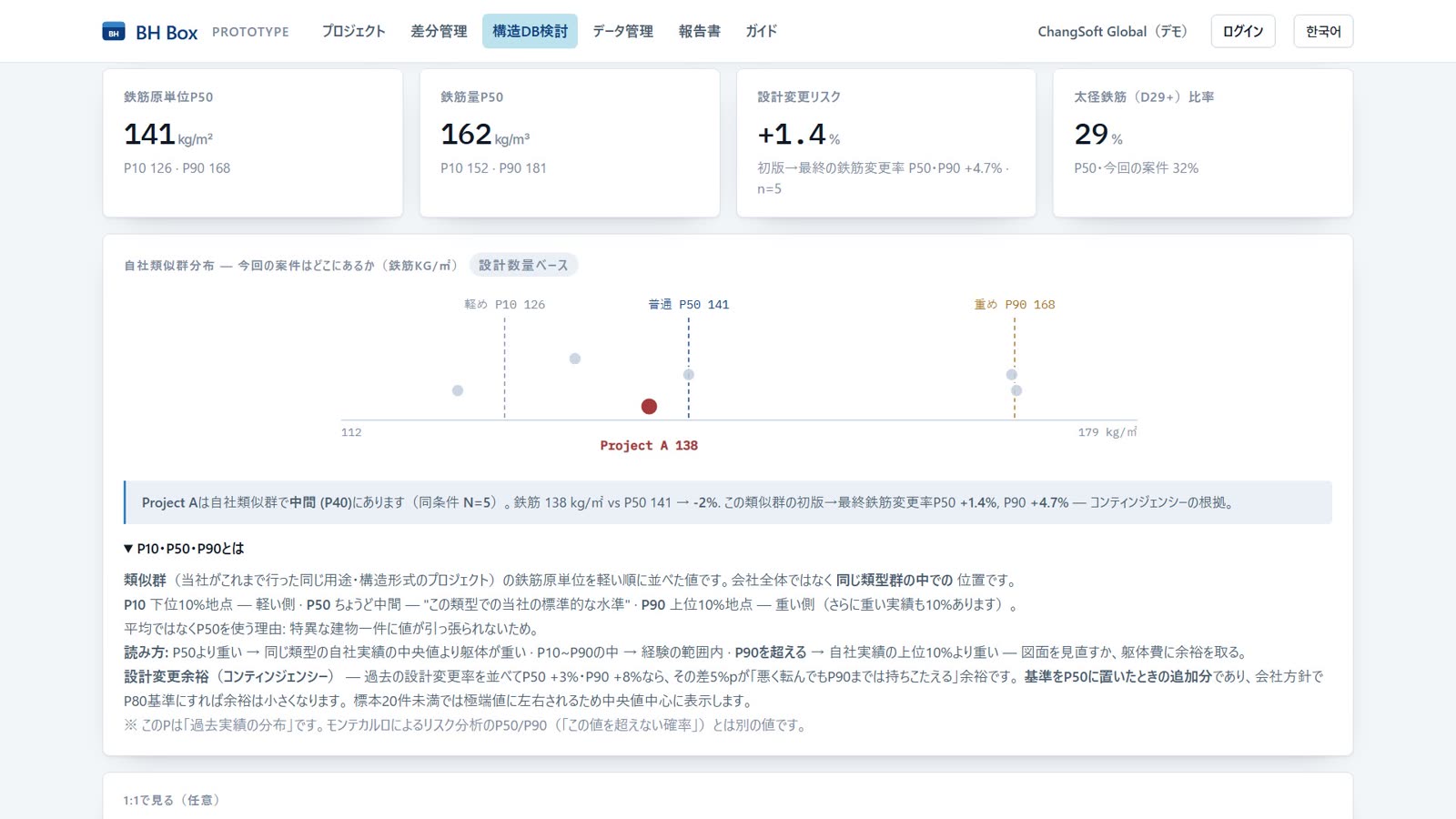

Biết ngay dự án này nặng hay nhẹ
Tự động nhóm các dự án cùng công năng và loại kết cấu, hiển thị trung vị (P50) và khoảng (P10–P90) của hàm lượng cốt thép theo diện tích sàn. Cũng thấy được chênh lệch nằm ở cấu kiện nào và các lần thay đổi thiết kế trước đây làm tăng cốt thép bao nhiêu.

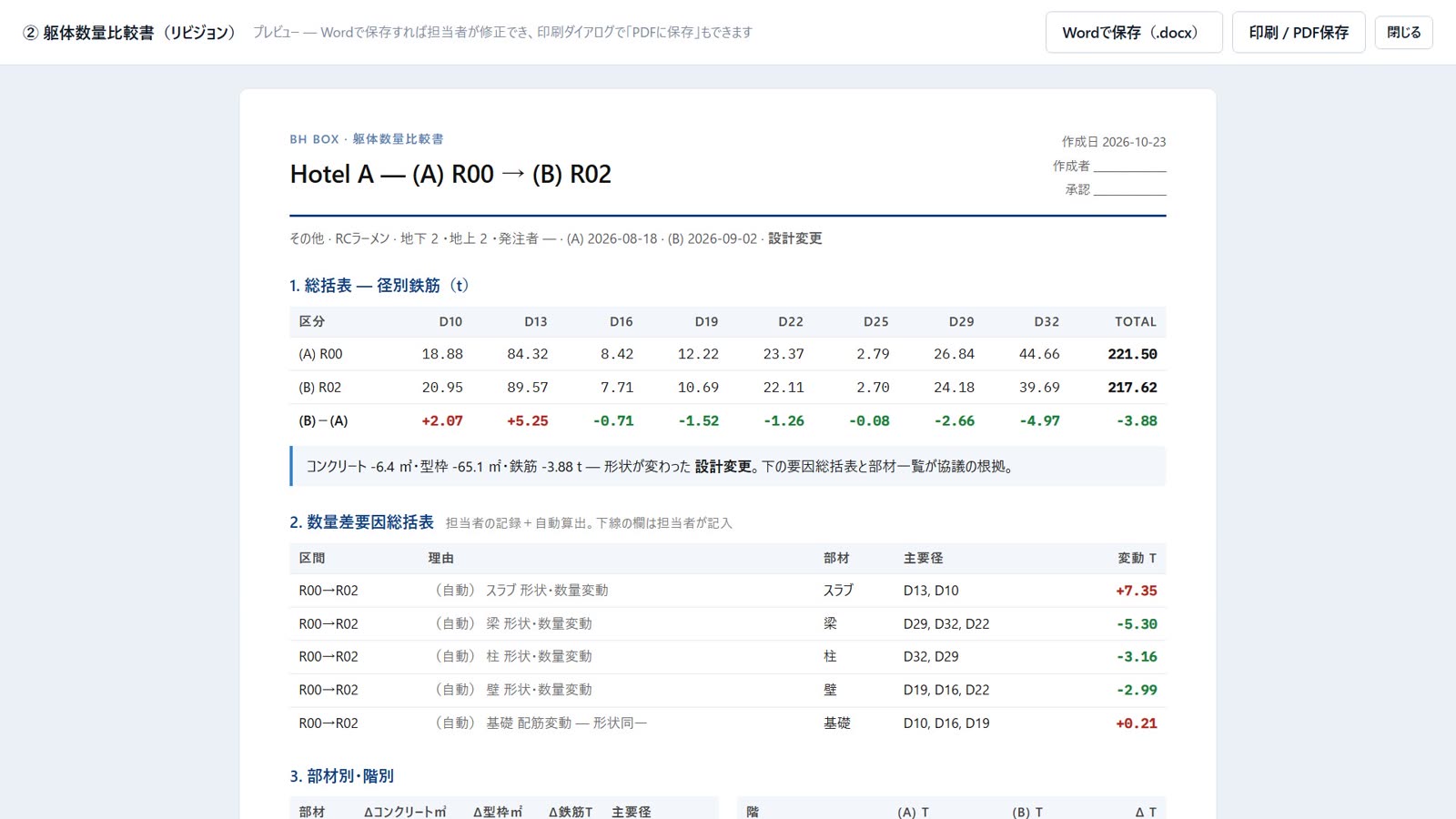

Số liệu trên màn hình trở thành báo cáo
6 loại báo cáo như bảng xem xét định mức, bảng so sánh khối lượng, bảng tổng hợp RC theo bộ phận được xuất ra Word (.docx), PDF. Không cần chép tay số liệu, người phụ trách chỉ điền ý kiến và chữ ký.
File bảng khối lượng gốc không được gửi đi. File được đọc trong trình duyệt, chỉ lưu các bản ghi số liệu. Mô hình 3D (SAT) được lưu để chia sẻ trong nhóm khi đăng nhập.
Sản phẩm này dành cho ai.
| Người dùng cốt lõi | Người dùng liên quan |
|---|---|
| Công ty thiết kế kết cấu RC tại Nhật Bản | Công ty thiết kế kết cấu Hàn Quốc |
| Bộ phận kết cấu của tổng thầu Nhật Bản | Bộ phận BIM của nhà thầu thi công |
| Công ty dịch vụ BIM chuyên nghiệp | Bộ phận PRE-CON và kiểm tra xung đột |
BH-R là phần mềm chạy độc lập (standalone). Không cần một công cụ tạo lập BIM riêng như Revit, chỉ với BH-R bạn có thể tạo mô hình cốt thép, kiểm tra xung đột, bóc tách khối lượng và xuất IFC, SAT.
Yêu cầu hệ thống khi sử dụng BuilderHub-R
| Hạng mục | Cấu hình tối thiểu | Cấu hình khuyến nghị |
|---|---|---|
| Hệ điều hành | Windows 10 64bit (phiên bản 1909 trở lên) | Windows 10 64bit (phiên bản 1909 trở lên) |
| CPU | Intel dòng i (i3 trở lên) hoặc CPU AMD tương đương | Intel i5 hoặc i7, AMD Ryzen 5 hoặc 7 |
| Bộ nhớ | 16GB | 32GB trở lên |
| Màn hình | Độ phân giải 1920×1080 (Full-HD) trở lên | Độ phân giải 2560×1440 (QHD) trở lên |
| Đồ họa | VGA tích hợp hoặc rời hỗ trợ DX9 trở lên hoặc OpenGL | Geforce hoặc Radeon với bộ nhớ video từ 4GB |
| Dung lượng ổ đĩa trống | Từ 5GB | Từ 100GB |
※ Nếu không đạt cấu hình khuyến nghị, phần mềm vẫn chạy được nhưng hiệu năng có thể bị hạn chế.
