Mô hình BH-R sang Revit, giữ nguyên cả dữ liệu.
BuilderHub-C là plug-in Revit chuyển mô hình cốt thép dựng trong BuilderHub-R sang mô hình Revit. Không chỉ hình dạng mà cả dữ liệu khối lượng cũng được đưa vào tham số Revit, nên ngay sau khi chuyển đổi bạn có thể gắn tag, lọc và lập bản vẽ.
Từ BH-R đến Revit, chỉ một lần chuyển đổi
Mô hình BuilderHub-R
Xuất .xml (chọn kèm cốt thép)
BuilderHub-C
Plug-in Revit — thiết lập và chạy chuyển đổi
Mô hình Revit
Mang theo cốt thép và dữ liệu khối lượng
Dữ liệu đầu vào: ST-Bridge (.stb), SS7 CSV hoặc bản vẽ 2D CAD → dựng mô hình cốt thép bằng BuilderHub-R rồi chuyển đổi. (Chỉ hỗ trợ chuyển đổi một chiều)
Kết quả chuyển đổi — màn hình Revit thực tế

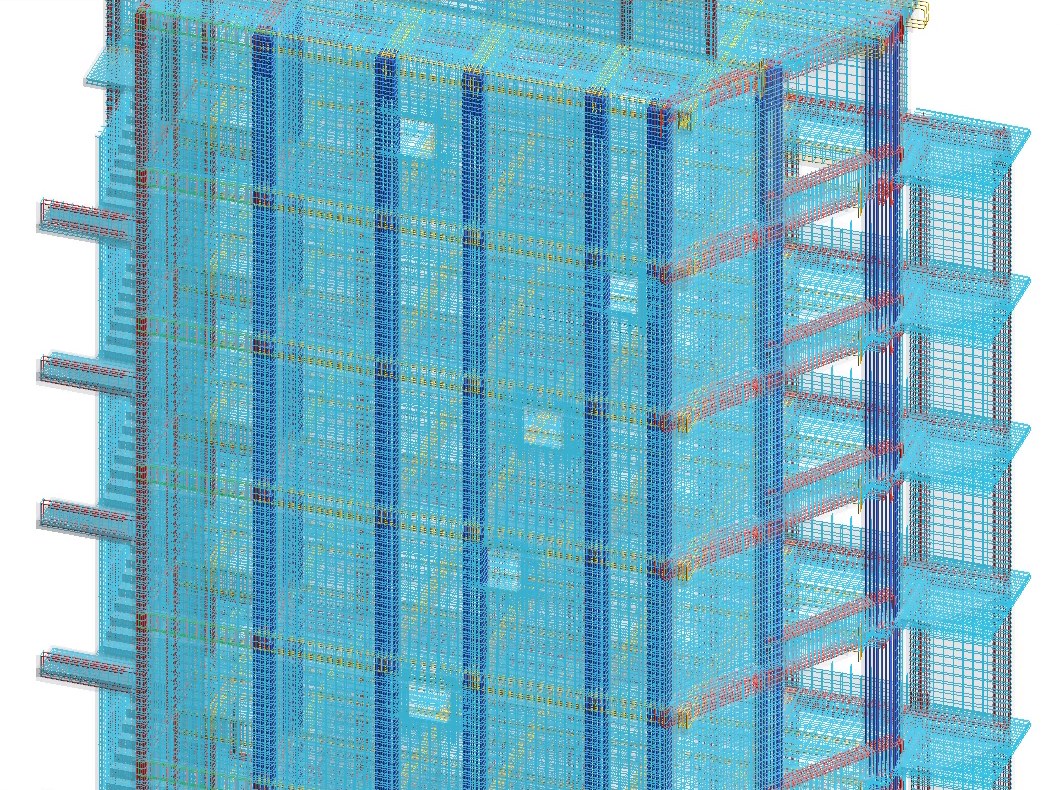

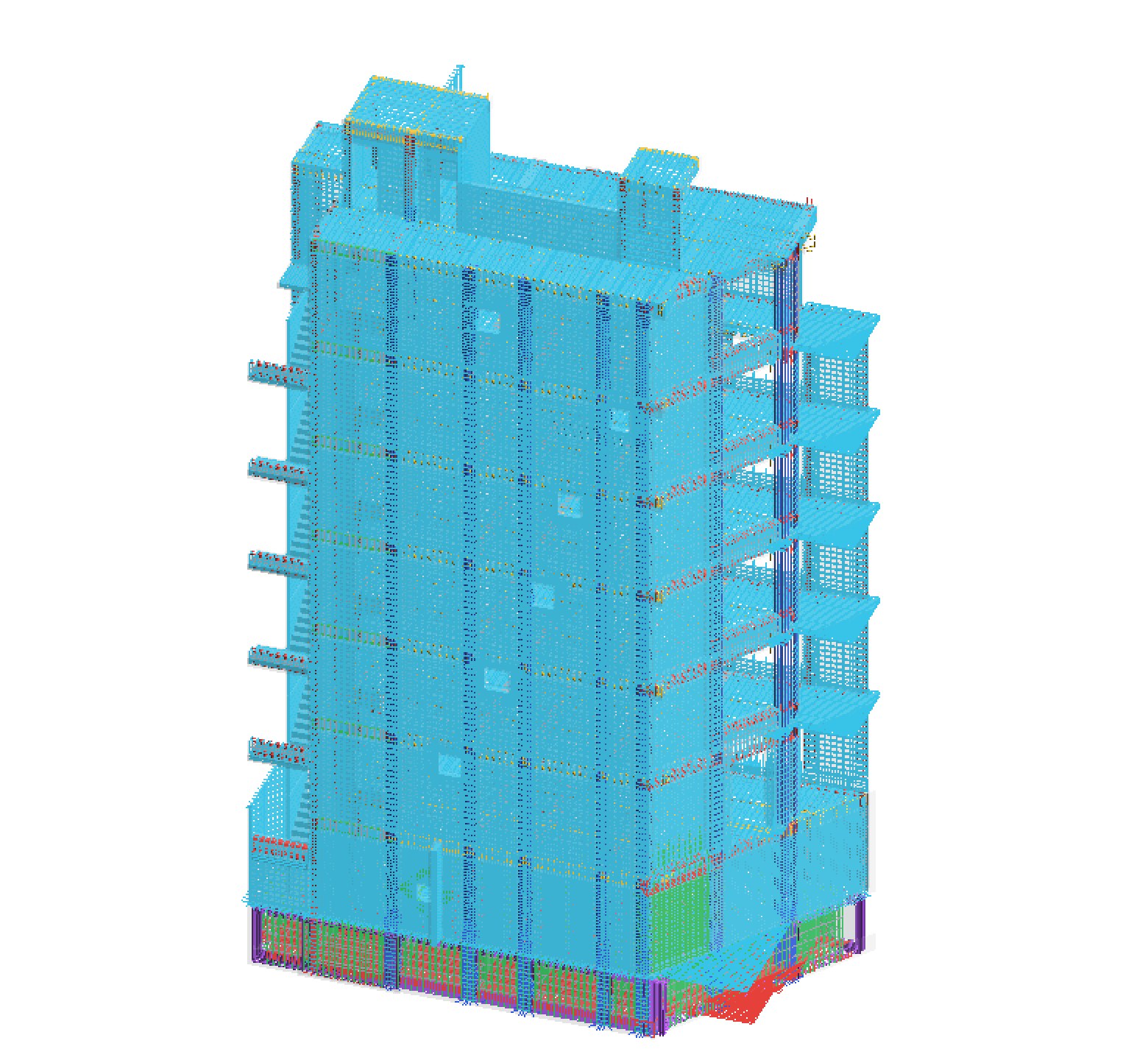

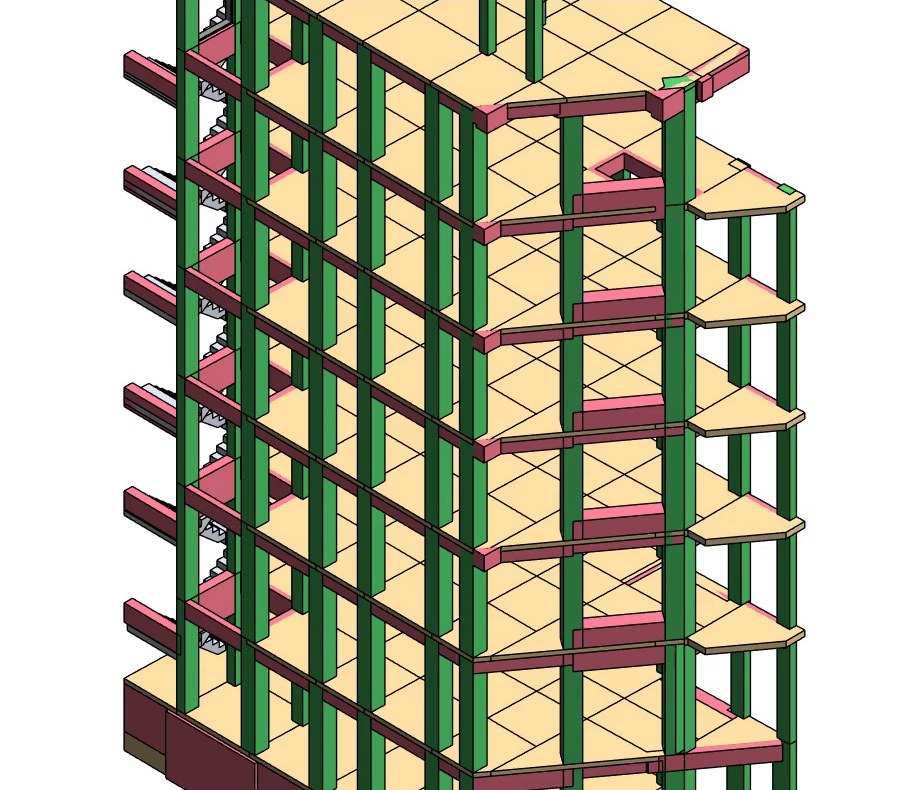

Màn hình Revit 2026 của mô hình xuất từ BH-R và chuyển đổi bằng BH-C. Cấu kiện được tạo thành cấu kiện kết cấu Revit, cốt thép được tạo thành cốt thép kết cấu Revit.
Không chỉ là chuyển đổi hình dạng.
Ánh xạ dữ liệu khối lượng
Ánh xạ khối lượng bê tông, ván khuôn và cốt thép mà BH-R đã tổng hợp vào tham số instance của Revit.
Thiết lập tên tham số

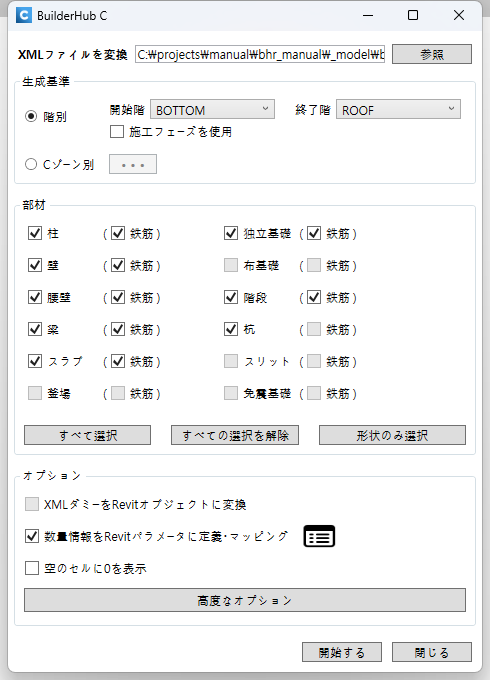

Đặt tên tham số Revit theo từng loại trên các thẻ bê tông, ván khuôn và cốt thép, rồi lưu và tải thiết lập để dùng lại cho mỗi dự án.
Chuyển đổi chọn lọc theo tầng và cấu kiện

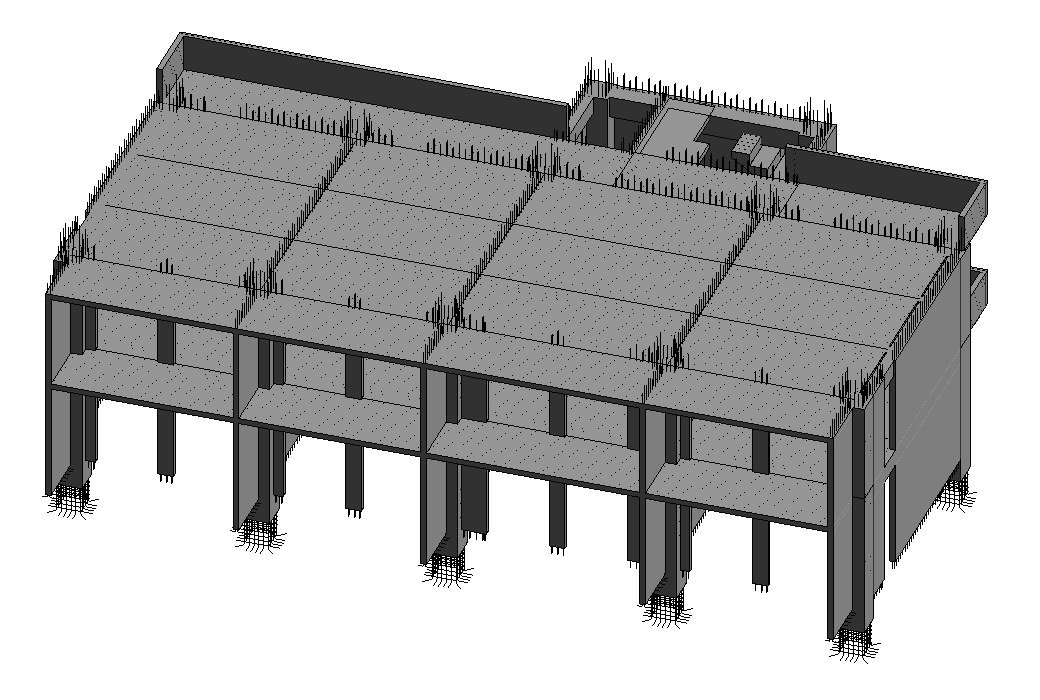

Chọn tầng bắt đầu và kết thúc, giai đoạn thi công, loại cấu kiện cần chuyển đổi (cột, dầm, tường, sàn, móng...) và có kèm cốt thép hay không. Cũng có thể chỉ chuyển đổi hình dạng, không kèm cốt thép.
Tạo theo C-Zone
Thay vì theo tầng, tạo mô hình Revit theo từng khu vực thi công (C-Zone) đã phân chia trong BH-R.
Chuyển thành cốt thép kết cấu
Cốt thép sau chuyển đổi mang thông tin Structural Rebar của Revit, nên có thể lập bản vẽ bằng tag và bộ lọc.
Liên kết tường – sàn và lỗ mở
Nối đỉnh tường với sàn phía trên, và chuyển lỗ mở trên tường thành family cửa đi, cửa sổ hoặc Wall Opening của Revit.
Ưu tiên dầm và sàn
Khi dầm và sàn chồng nhau, bạn có thể chọn ưu tiên cắt bên nào.
Hỗ trợ Revit 2024~2027
Chọn phiên bản Revit đang dùng khi cài đặt. Giao diện có tiếng Anh, tiếng Nhật và tiếng Hàn.
Liên kết với mô hình tổng thể bằng Revit Link
Liên kết mô hình cốt thép chi tiết dựng bằng BH-C vào mô hình Revit tổng thể phục vụ thiết kế và thi công. Khi cốt thép thay đổi, chỉ cần sửa trong BH-R rồi chuyển đổi lại bằng BH-C.

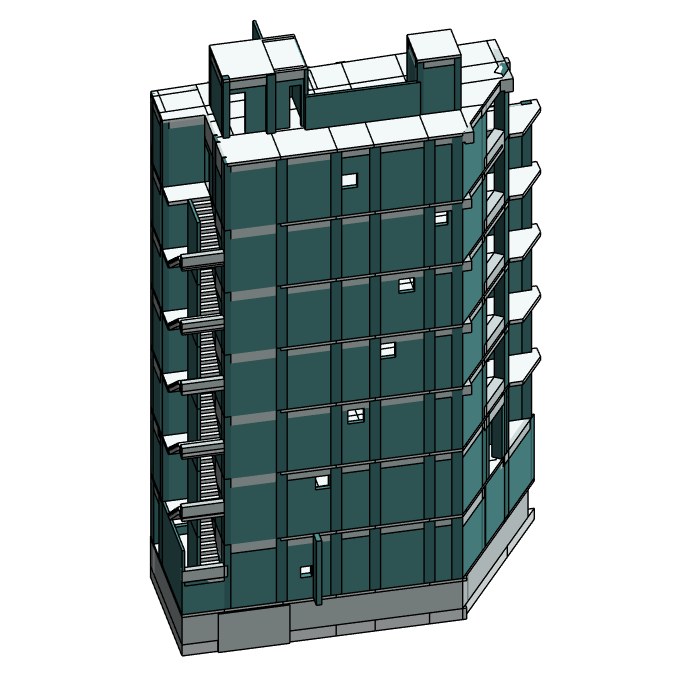

Mô hình tổng thể (Revit)
Mô hình tổng thể cho thiết kế và thi công
Mô hình cốt thép (BH-R → BH-C)
Dữ liệu bố trí cốt thép chi tiết
Giữ được khả năng thao tác
Thao tác trực tiếp trên mô hình tổng thể có kèm cốt thép là điều không thực tế — tách bằng Link giúp môi trường làm việc luôn nhẹ.
Ứng phó thay đổi hiệu quả
Cốt thép còn thay đổi đến sát ngày bàn giao. Cả việc chỉnh sửa trong BH-R lẫn chuyển đổi bằng BH-C đều nhẹ nên ứng phó rất hiệu quả.
Kiểm tra xung đột với cơ điện
Kết hợp ACC (Autodesk Construction Cloud), bạn còn kiểm tra được xung đột với hệ thống cơ điện.
Khi chuyển đổi lại, chỉ cần ghi đè cùng tên với mô hình đã Link là mô hình tổng thể tự cập nhật mà không phải thiết lập Link lại.
Sản phẩm bản vẽ chi tiết
Bạn có thể lập các bản vẽ phục vụ thi công như bản vẽ chi tiết vị trí giao dùng scope box, bản vẽ chi tiết bố trí cốt thép khung.
Thông số
| Dạng sản phẩm | Plug-in Revit (Add-in) |
|---|---|
| Đầu vào | Mô hình BuilderHub-R (.xml) |
| Đầu ra | Mô hình Autodesk Revit (kèm cốt thép kết cấu và tham số khối lượng) |
| Revit hỗ trợ | Revit 2024 ~ 2027 |
| Đối tượng chuyển đổi | Cột, dầm, tường, sàn, móng, cầu thang... kèm cốt thép |
| Hệ điều hành | Windows 10/11 (64-bit) |
