도면을 읽어낼 사람이 줄고 있습니다

1지금 가장 빠르게 줄고 있는 것은 사람입니다

건설업의 인력 문제는 이제 전망이 아니라 측정된 현실입니다. 나라를 나눠 보면 숫자의 모양은 조금씩 다르지만, 방향은 하나입니다.

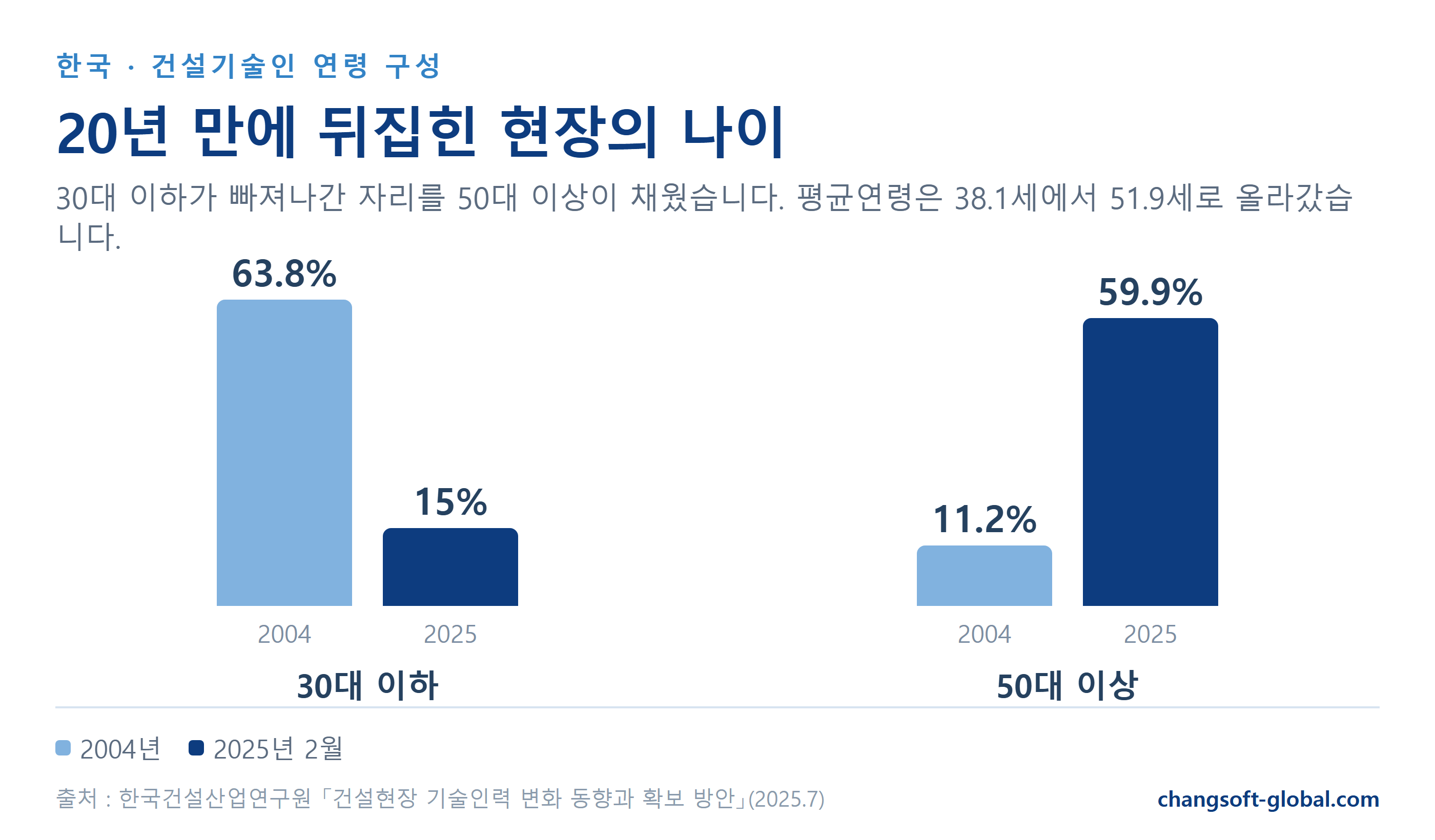

한국은 구성 자체가 뒤집혔습니다. 건설기술인의 평균연령은 2004년 38.1세에서 2025년 2월 51.9세로 올랐고, 연령 구성은 20년 만에 이렇게 바뀌었습니다.

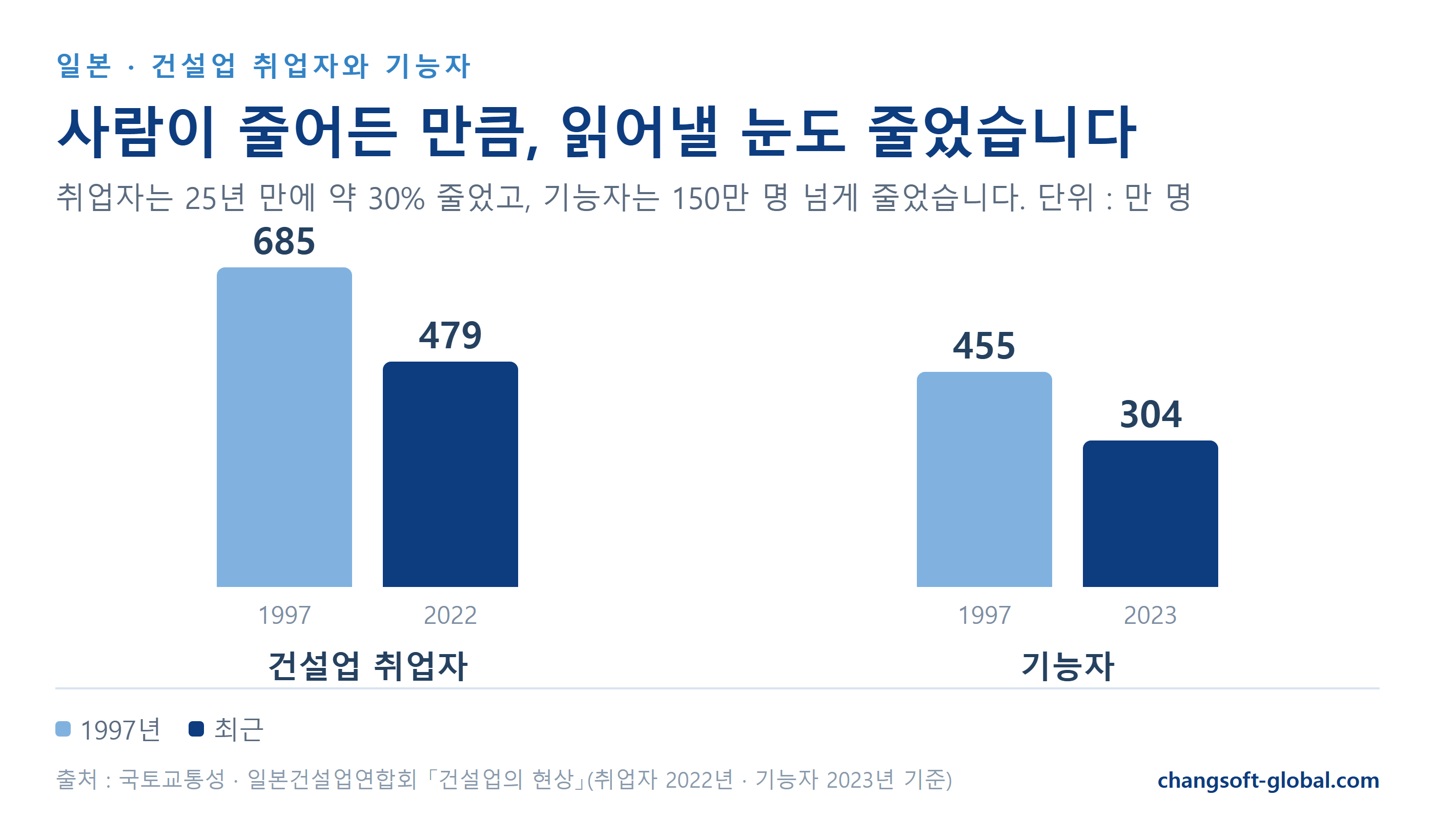

일본은 감소가 더 일찍 시작되었습니다. 건설업 취업자는 1997년 685만 명에서 2022년 479만 명으로 줄었고, 기능자는 455만 명에서 304만 명이 되었습니다.

2줄어드는 것은 손만이 아닙니다

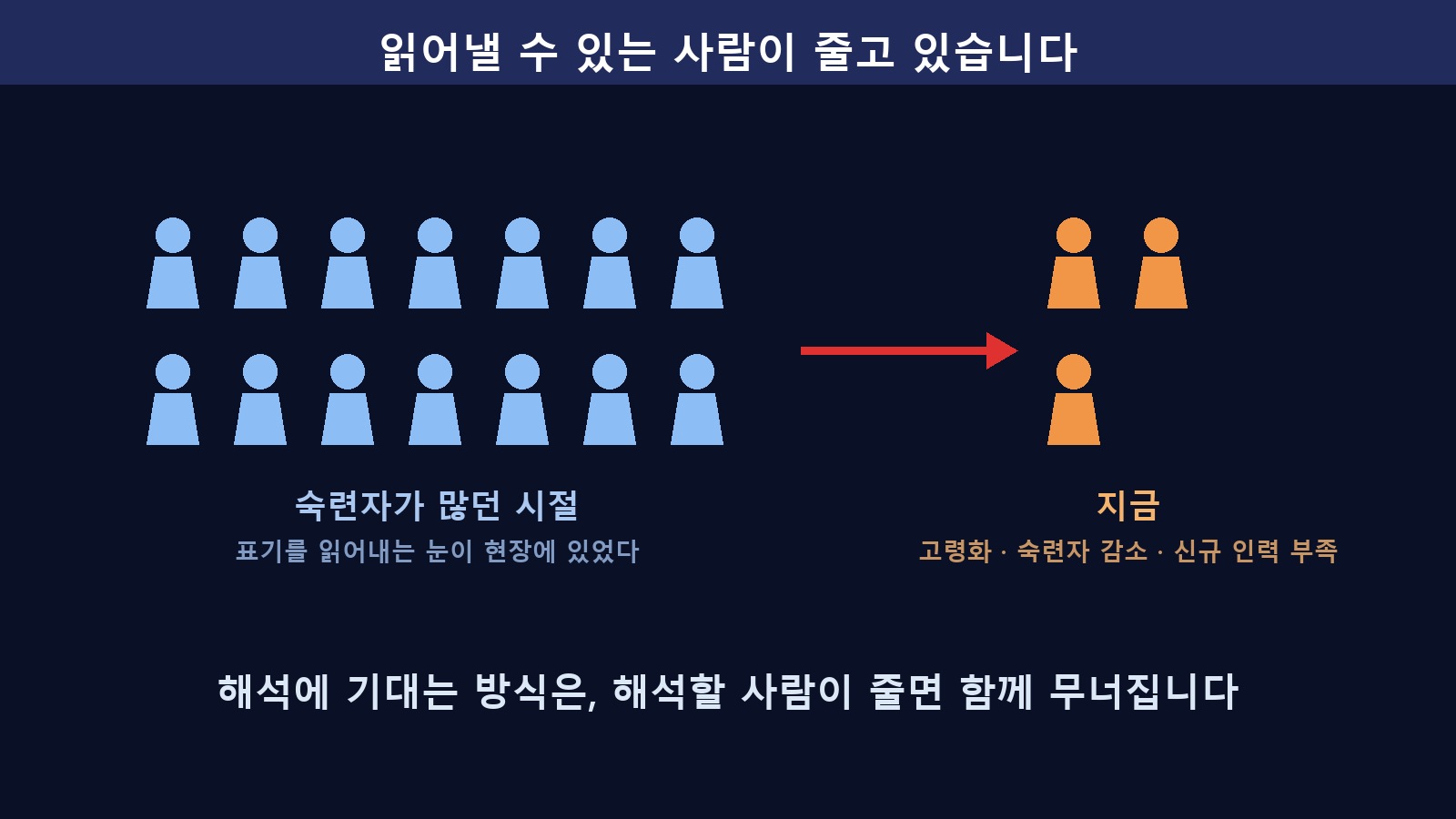

인력 감소를 이야기할 때 대개 시공할 손을 셉니다. 그런데 함께 줄어드는 것이 하나 더 있습니다. 도면을 읽어내는 눈입니다.

구조도면은 기호로 말합니다. 점 하나가 철근 한 본을 뜻하고, 태그 하나가 “이 점은 두 개 묶음”을 뜻합니다. 이 약속은 읽는 사람이 해석해야 비로소 정보가 됩니다. 오랫동안 그 해석은 현장의 숙련자가 맡아 왔습니다 — 표기를 보고 머릿속에서 형상을 세우는 일입니다.

도면은 그것을 읽어낼 사람이 있을 때만 제대로 작동합니다.

그 전제가 통계적으로 흔들리기 시작했다는 것이, 이 글의 출발점입니다.

3한 장면 — 같은 내용, 다른 표기

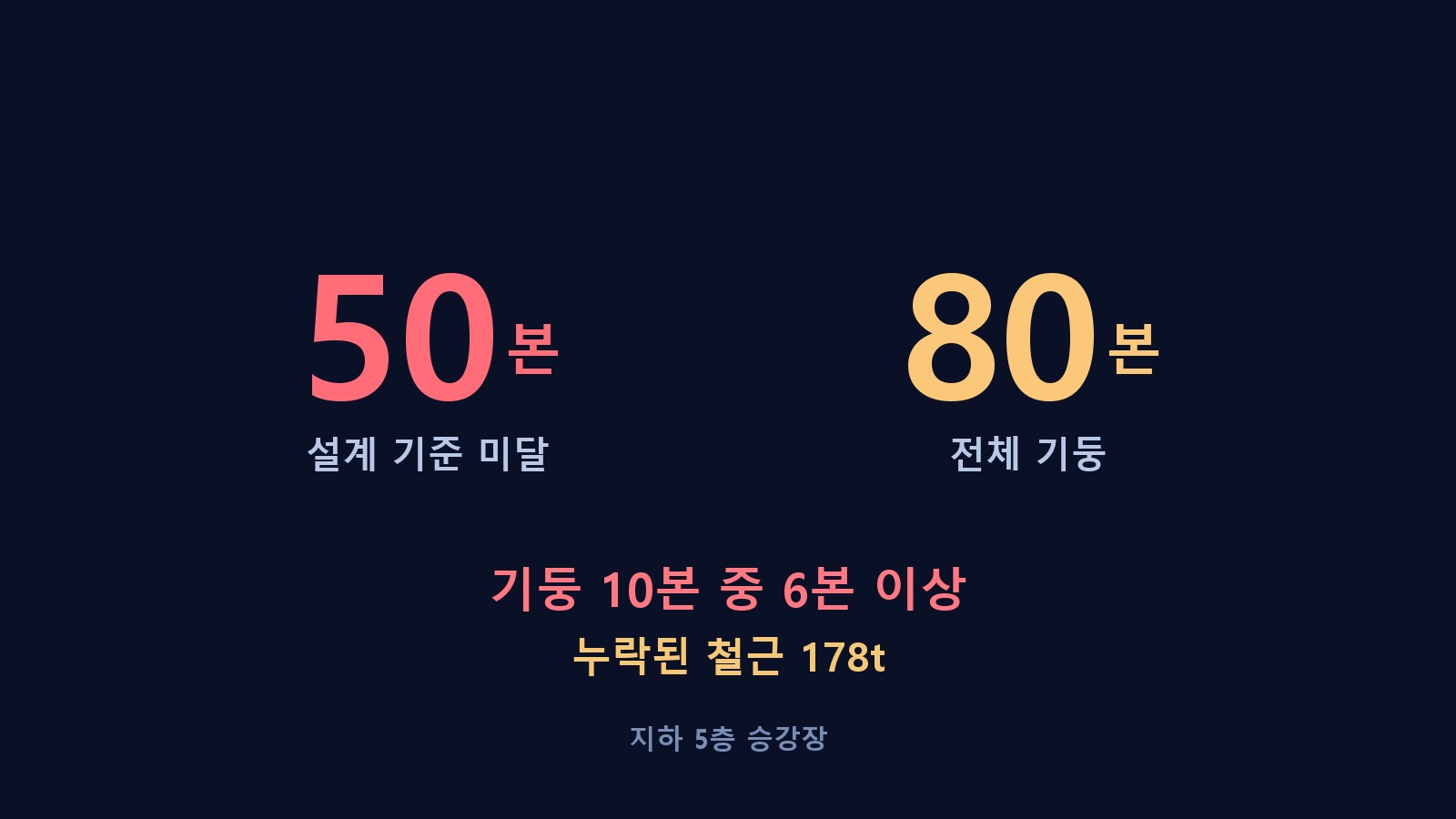

추상적인 이야기이므로, 실제로 어떤 모습으로 나타나는지 한 장면을 봅니다. 2026년 국내의 한 대형 인프라 현장에서 기둥 철근이 설계 기준에 못 미친 사실이 공개되었습니다. 공개 보도로 확인되는 범위는 이렇습니다 — 지하 5층 승강장 기둥 80본 가운데 50본이 기준에 미달했고, 누락된 철근은 178톤이었습니다.

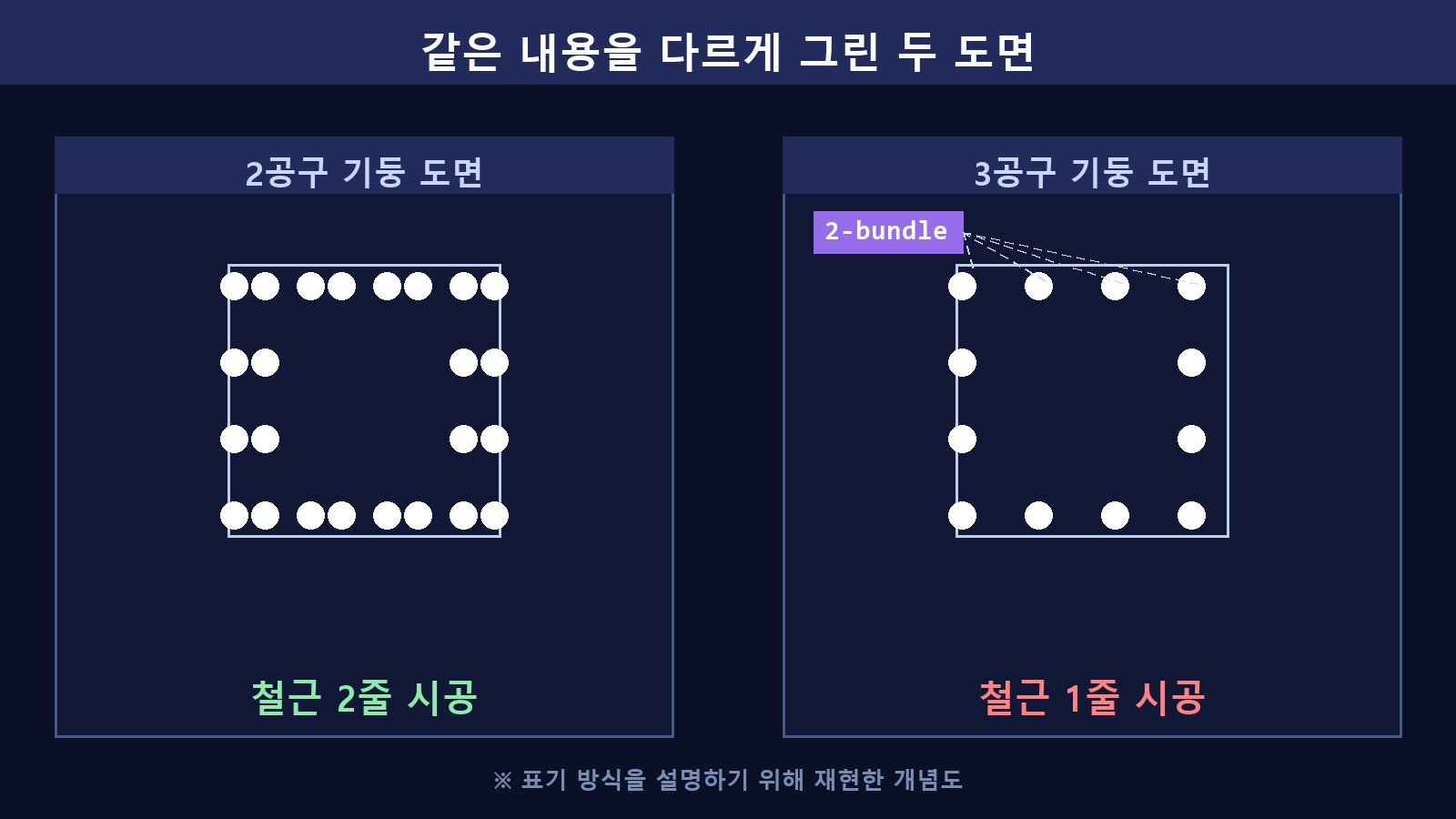

주목할 것은 규모가 아니라 원인의 성격입니다. 두 공구의 도면은 같은 내용을 담고 있었지만, 그 내용을 서로 다른 방식으로 표현하고 있었습니다. 한쪽은 점을 두 줄로 그려 형상으로 말했고, 다른 쪽은 점 한 줄에 태그와 지시선을 붙여 글씨로 말했습니다.

4표기가 없었던 것이 아닙니다

이 지점을 정확히 해 두는 것이 중요합니다. 표기는 있었습니다. 태그도 지시선도 있었고, 도면은 규칙대로 그려져 있었습니다.

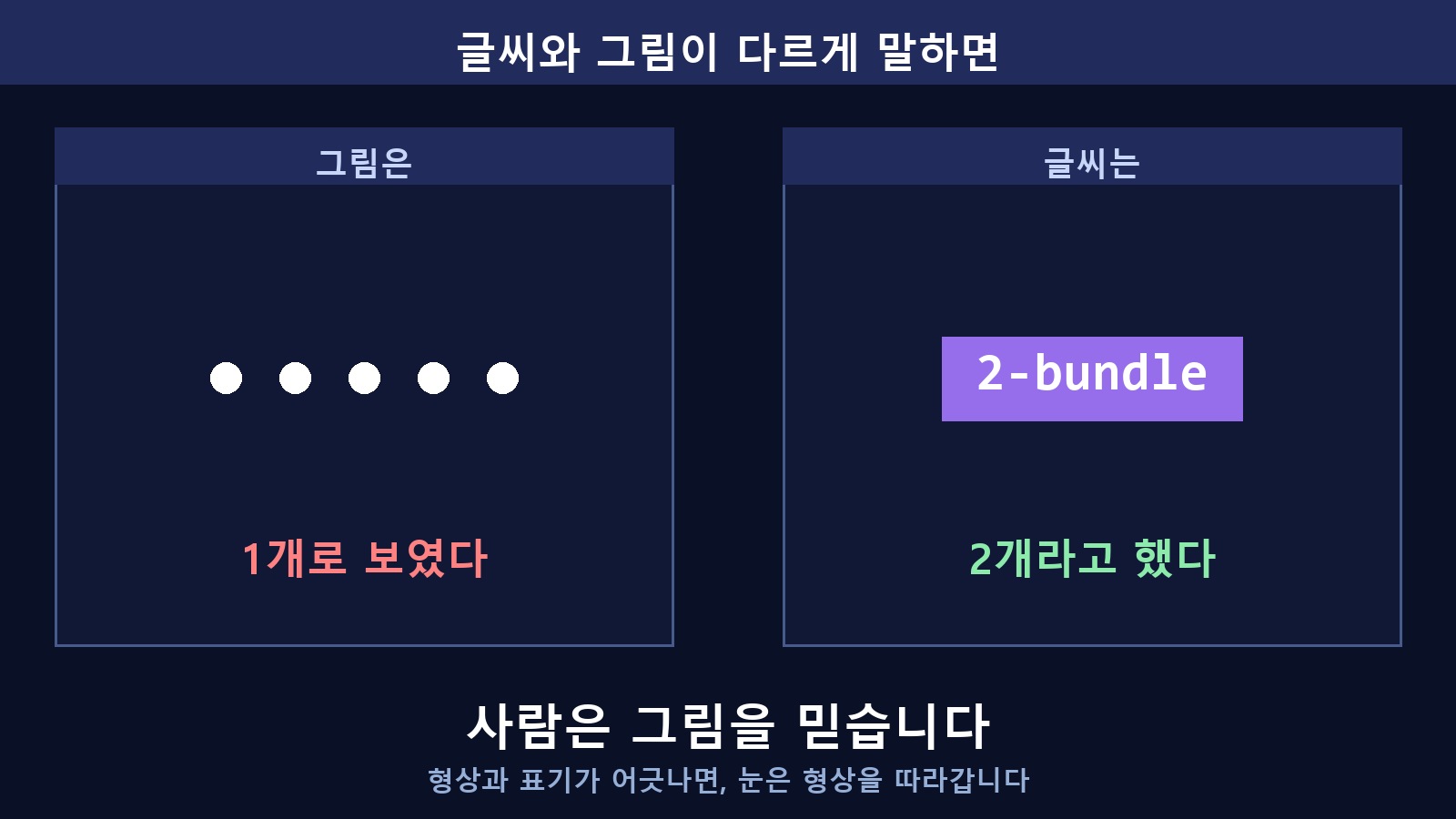

문제는 글씨와 그림이 서로 다른 것을 말하고 있었다는 데 있습니다. 그림은 점 하나를 보여 주고, 글씨는 그 하나가 둘이라고 적습니다. 둘 다 맞지만, 사람의 눈이 먼저 받아들이는 것은 그림입니다.

사람은 그림을 믿습니다. 표기를 해석해야만 성립하는 전달 방식은, 그 어긋남을 스스로 막지 못합니다.

도면을 그렇게 읽었으니 자재도 그만큼만 발주되었습니다. 어긋남은 시공보다 앞선 단계에서 이미 시작되어 있었던 셈입니다. 그리고 콘크리트가 덮으면 안은 보이지 않습니다.

5일본에서도 같은 종류의 어긋남이 있었습니다

이것이 한 나라, 한 회사의 문제였다면 이 글을 쓸 이유가 없습니다. 설계도서와 실제 시공이 어긋나는 일은 일본에서도 반복되어 왔습니다.

2019년 일본에서는 대규모 공동주택 시공 불비가 문제가 되어 외부조사위원회의 조사보고서가 공표되었습니다. 핵심은 설계도서에 적힌 사양과 실제로 시공된 것이 달랐다는 점이었고, 확인된 물건 수는 최종적으로 수만 동 규모에 이르렀습니다.

일본의 시공도 실무에서도 같은 지적이 반복됩니다. 현장에서 가장 흔한 문제로 꼽히는 것은 “도면대로 지었는데 물리적으로 들어가지 않는다”는 유형이고, 그 원인으로 지목되는 것은 착공 전 도면 검토의 부족입니다. 2D 도면은 평면이라, 3차원 형상과 복잡한 부위에서 오류가 넘어갈 확률이 구조적으로 높습니다.

6어긋남의 값은 뒤로 갈수록 커집니다

발견 시점이 왜 중요한지는 산업 전체의 데이터가 말해 줍니다. 재작업(rework)은 오래 연구된 주제이고, 수치의 범위는 대체로 다음과 같습니다.

문제의 크기를 결정하는 것은 문제 자체가 아니라 발견 시점입니다. 도면 단계에서 찾으면 좌표 하나를 고치는 일이고, 콘크리트가 덮은 뒤에 찾으면 사람과 일정이 함께 움직이는 일이 됩니다.

7형상에는 표기법이 없습니다

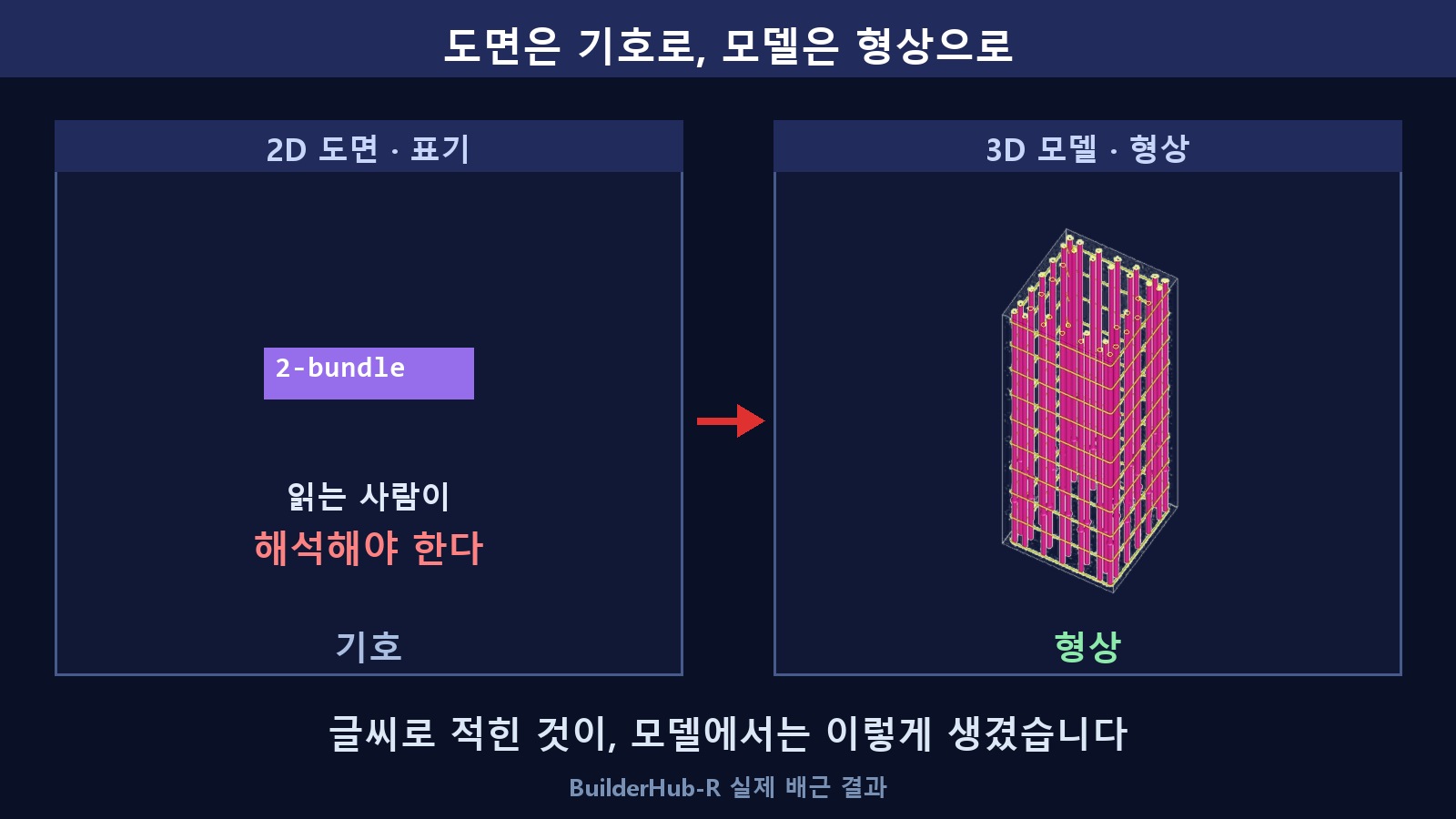

여기서부터가 저희가 하는 이야기입니다. 3D 배근 모델에는 표기법이 없습니다. 두 개면 두 개가 그 자리에 있습니다. 태그도, 지시선도, 그것을 해석하는 단계도 필요하지 않습니다.

그리고 형상으로 들어간 철근은 본수로 집계됩니다. 부재별로 몇 본이 들어갔는지가 표에 남고, 그 표는 발주량과 대조할 수 있습니다. 도면을 읽는 사람이 아니라 숫자끼리 맞춰 보는 확인이 하나 더 생기는 셈입니다.

8그 모델은 누가 만드나

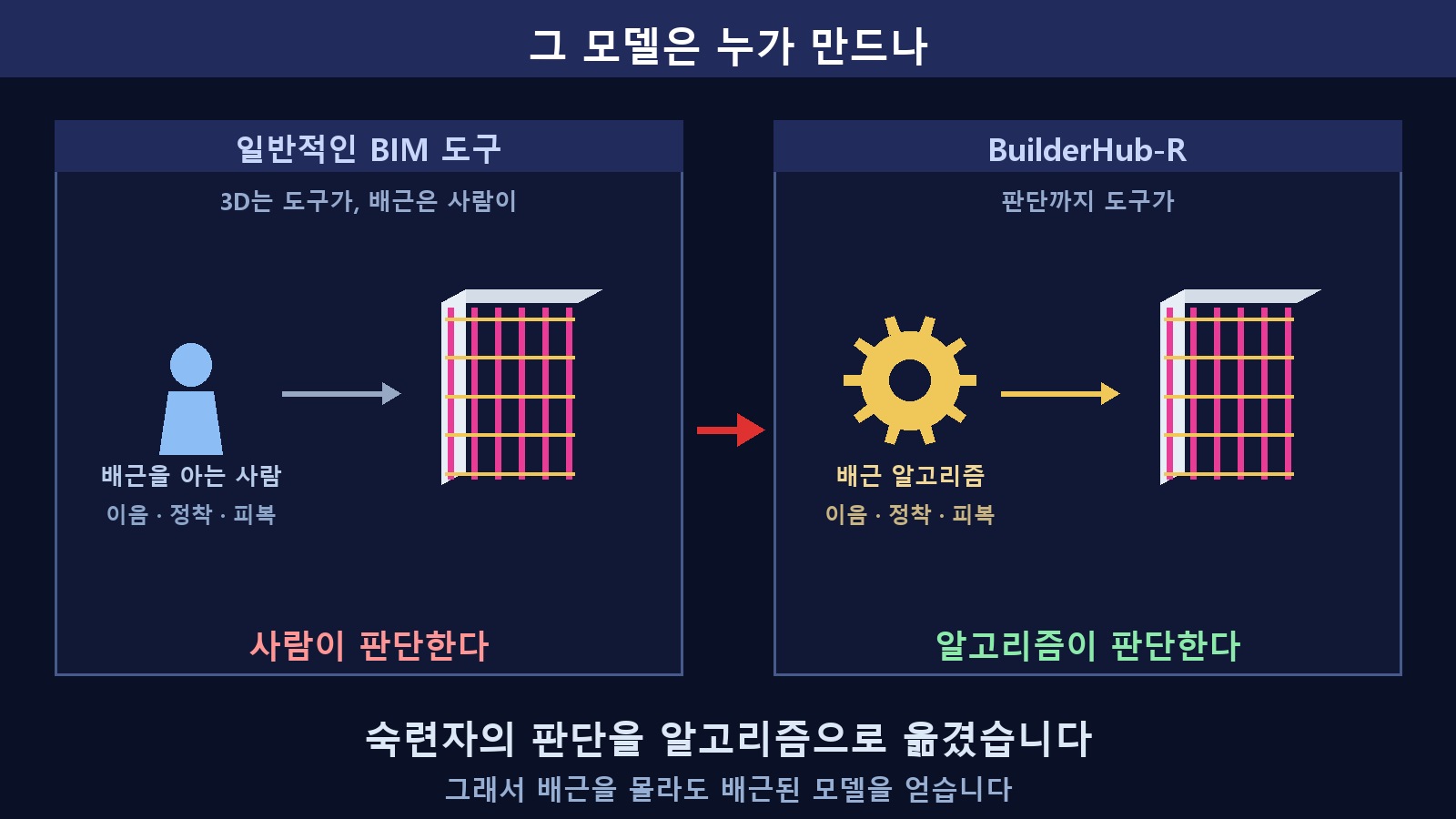

여기서 흔한 반문이 나옵니다. “3D로 만들면 된다는 건 알지만, 그 모델은 결국 배근을 아는 사람이 만들어야 하지 않나.” 맞는 지적입니다. 일반적인 BIM 도구에서는 3D는 도구가 만들고 배근은 사람이 정합니다. 그러면 병목은 자리만 옮깁니다.

그리고 그 판단은 한 번 로직이 되면 회사의 자산으로 남습니다. 숙련자의 눈에만 있던 기준이 데이터가 되면, 사람이 바뀌어도 같은 결과가 나옵니다.

9그래서 DX가 급한 이유

일본의 정책 문서는 이 문제를 인구 구조의 문제로 명시합니다. 국토교통성의 「i-Construction 2.0」은 생산연령인구가 2020년도 약 7,509만 명에서 2040년도 약 6,213만 명으로 약 2할 줄어드는 것을 전제로 삼고, 그 대응으로 2040년도까지 건설현장의 성인화(省人化) 최소 3할 — 생산성 1.5배를 목표로 내걸었습니다.

숫자를 나란히 놓으면 방향이 보입니다. 사람은 줄어드는데 만들어야 할 것은 남아 있고, 제도는 그 격차를 자동화로 메우겠다고 선언했습니다. 이 흐름에서 “표기를 읽어낼 숙련자”를 계속 전제하는 공정은 점점 성립하기 어려워집니다.

10이 글이 말하지 않는 것

마지막은 정직하게 적겠습니다.

• “우리 제품이 있었으면 막았을 것”이라고 말하지 않습니다. 모델이 있어도 보지 않으면 결과는 같습니다. 도구는 확인의 기회를 만들 뿐, 확인을 대신하지 않습니다.
• 인용한 사안의 안전성·보강 방식·책임에 대해 판단하지 않습니다. 검증은 전문기관의 몫이고, 전문가 사이에도 견해차가 있습니다.
• 수치는 공개된 통계와 보도로 확인되는 범위만 인용했습니다. 회사명·현장명·발주처는 쓰지 않았습니다.

저희가 말할 수 있는 것은 하나입니다. 형상은 해석이 필요 없습니다. 숙련자가 줄어드는 것이 통계로 확인되는 시대에, 필요한 것은 사람의 해석에 덜 기대는 전달 방식입니다.

표기는 읽어야 성립하고, 형상은 보면 성립합니다.
