형상은 BIM으로 왔는데, 배근 검토만 아직 백도(白図)에 남아 있다

1메이커 자료 목록이 보여주는 것

주각 메이커가 배포하는 자료를 나열해 보면 분명해집니다. 시공 매뉴얼, 평정서, 설계시공 표준도, 주각 상세도. 그리고 「BIM용 주각 데이터」. 같은 목록 안에 「배근검토용 백도(配筋検討用白図)」도 있습니다.

형상은 3차원으로 왔습니다. 그런데 철근과의 취합을 확인하는 작업만은 아직 2차원 종이 위에 있습니다.

2도면 위에서는 들어갑니다

앵커볼트, 앵커프레임, 기초 상단근·하단근, 기초보 주근, 기둥형 후프. 이것들이 뒤엉키는 수십 cm 범위는 도면 위에서는 깔끔하게 정리됩니다. 현장에 나가서야 “안 들어간다”를 알게 됩니다.

지금까지 주각 주변의 간섭은 단면도와 백도를 겹쳐 2차원에서 확인할 수밖에 없었습니다. 단면 몇 장으로 접합부 전체를 대표시키는 방식이라, 자른 위치 바깥에서 무슨 일이 일어나는지는 보이지 않습니다.

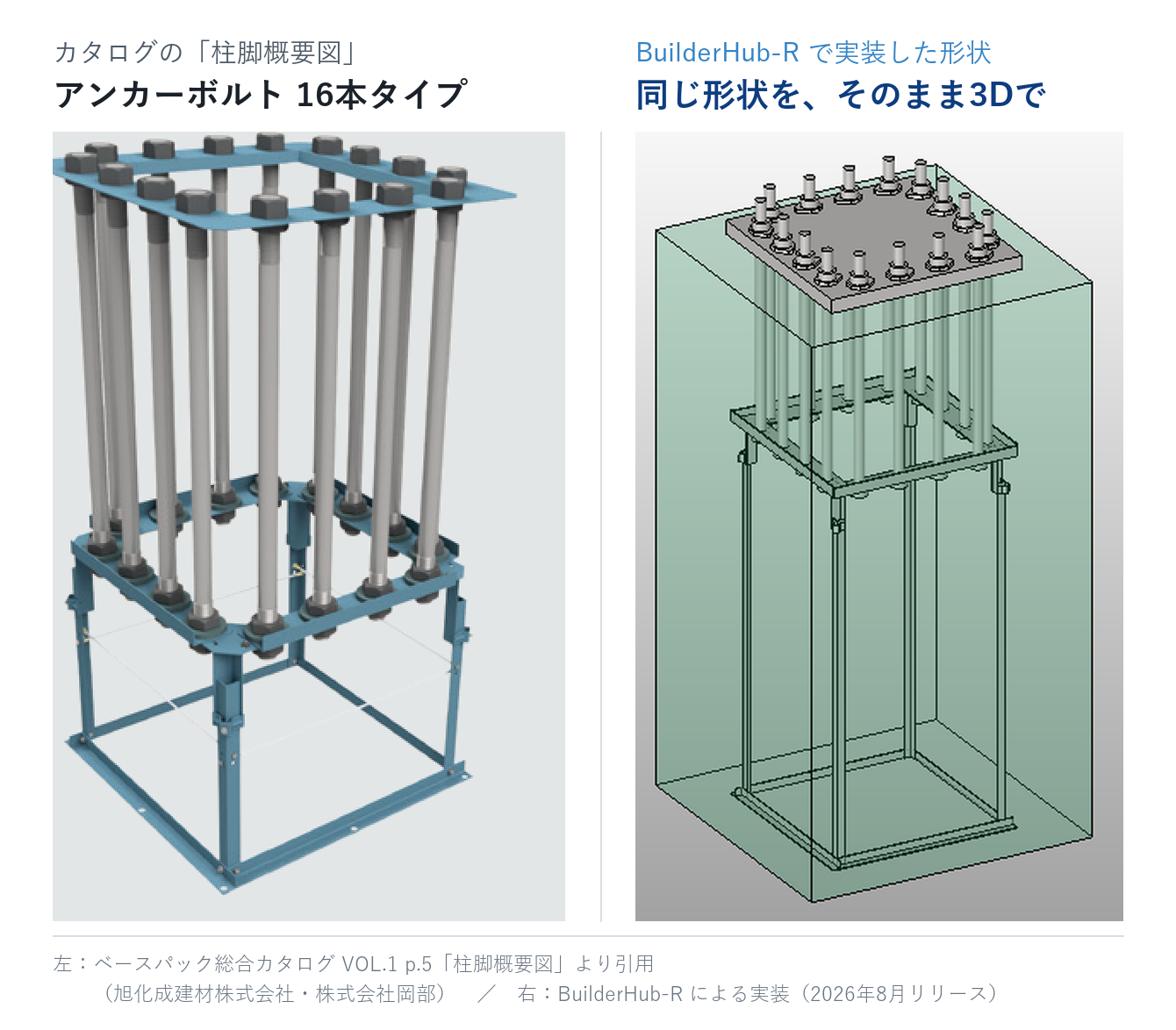

3카탈로그의 그림을, 그대로 형상으로

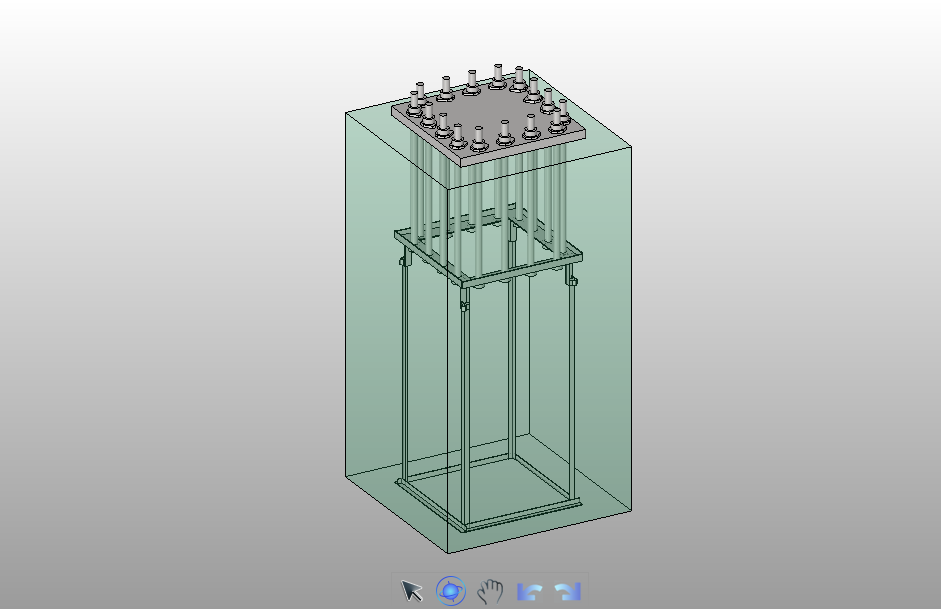

앵커프레임은 콘크리트를 치면 보이지 않게 됩니다. 그런데도 배근 가부를 정하는 것은 바로 이 부재입니다. 상하 템플릿이 점유하는 높이, 프레임포스트가 서는 위치. 여기를 생략하고 박스로 만들면 간섭검토에서 가장 결정적인 부분이 사라집니다.

4왜 「실제 형상」이어야 하는가

노출주각처럼 부재가 뒤엉킨 형상을 실제로 모델링하면, 간섭검토 자체를 3차원에서 할 수 있습니다. 기호나 박스가 아니라 실형상으로 갖는 것이 다섯 가지를 바꿉니다.

• 검토가 2차원에서 3차원이 된다 대표 단면이 아니라 접합부 전체를 그대로 봅니다.
• 간섭이 “몇 mm 모자란다”로 나온다 앵커프레임의 하부 프레임과 프레임포스트는 백도 위에서는 선 몇 개지만, 실제로는 기초 상단근·하단근이 지나야 할 높이를 점유합니다.
• 기둥형 입상부 철근이 앵커볼트 사이를 빠져나갈 수 있는지 판정된다 볼트의 실지름과 피치, 후프의 굽힘 반경이 있어야 비로소 성립하는 질문입니다.
• 배근과 물량이 같은 모델에서 나온다 주각부 콘크리트 공제도 철근 길이도 별도 입력으로 갈라지지 않습니다.
• 시공 순서가 보인다 앵커프레임을 먼저 세우고 배근하는 공정이라, “나중에 철근이 안 들어가는” 상황을 착공 전에 찾아냅니다.

5제품 기호를 고르면, 바로 모델링을 시작합니다

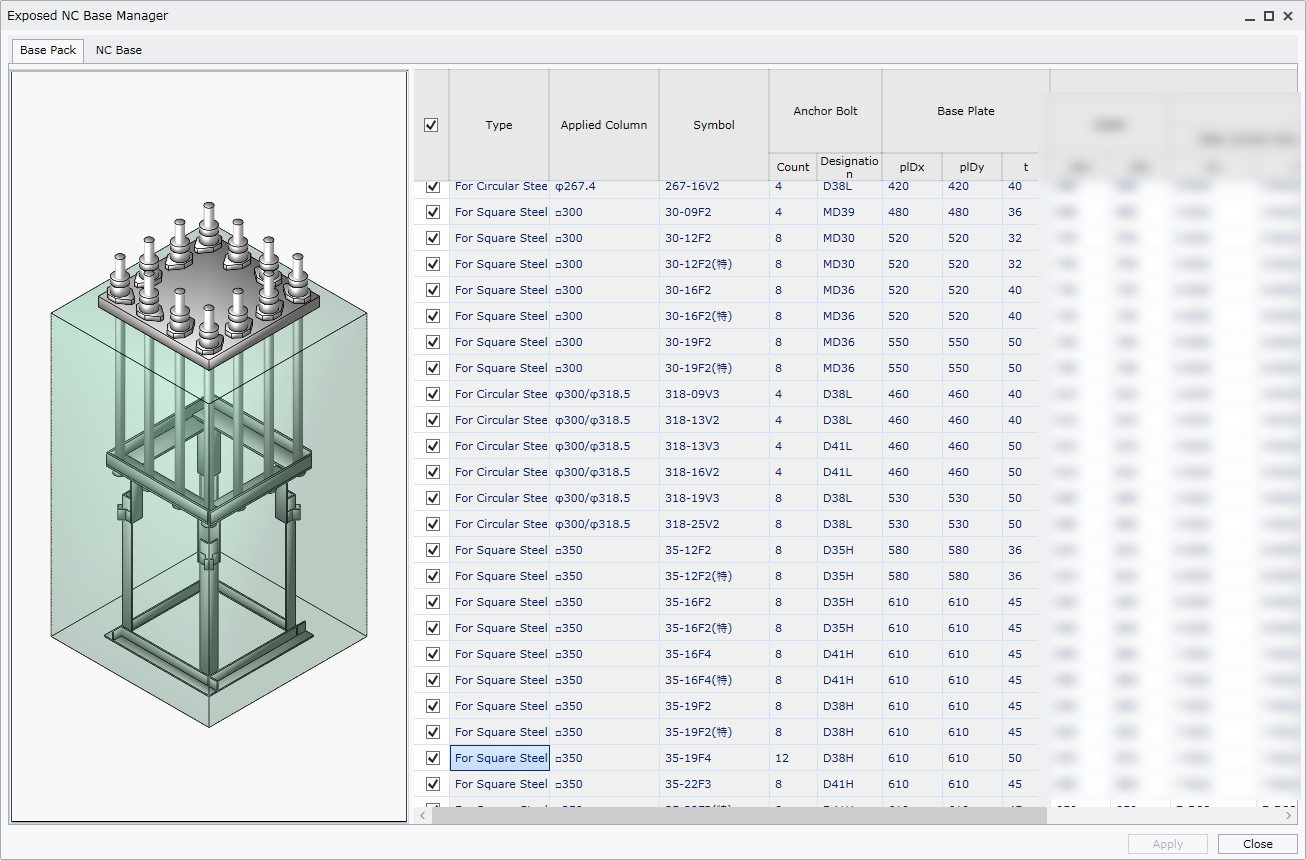

BuilderHub-R에는 일본 현지에서 널리 사용되는 노출주각 제품 데이터가 내장되어 있습니다. 제품 기호만 선택하면 앵커볼트 본수, 베이스플레이트 두께 등 세부 스펙이 자동으로 설정되어, 별도의 입력 없이 곧바로 모델링을 시작할 수 있습니다.

이 화면이 하는 일은 제품 사양 확인만이 아닙니다. 주각 주변 RC 기둥형 정보도 여기서 설정합니다. 화면 오른쪽에 늘어선 것이 그 설정 항목이고, 구성은 가려 두었습니다. 다만 하는 일 자체는 단순합니다 — 제품 기호 하나에서 기둥형의 배근 조건까지 정해집니다.

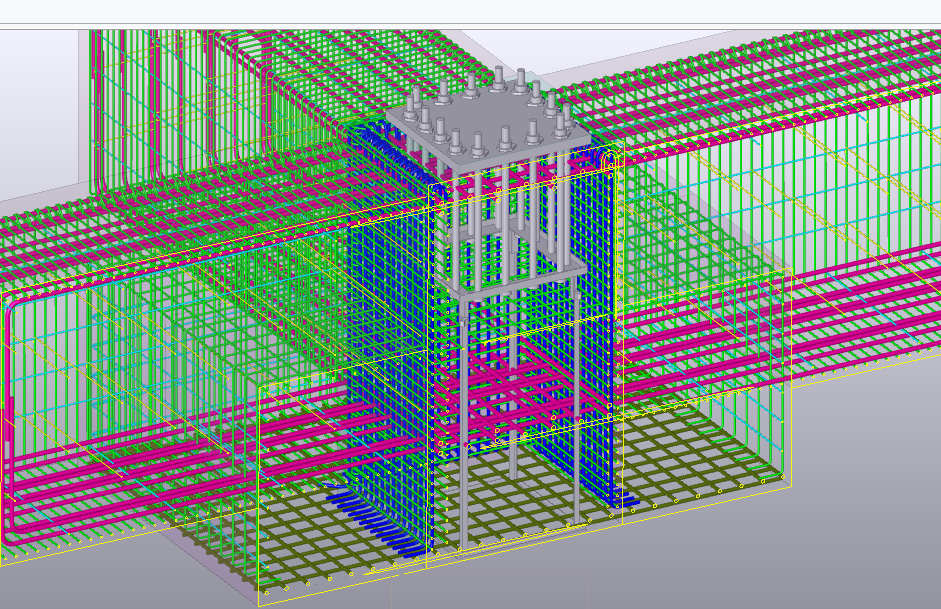

완성된 모델은 주변 철근과의 충돌 여부를 3D 화면에서 실시간으로 확인할 수 있습니다. 설계 검토 시간을 줄이고, 시공 전에 문제를 미리 잡아냅니다.

설정 중에는 사람이 도면을 뒤져 가며 정하던 것도 있습니다. 예를 들어 주각 하부의 피복은, BuilderHub-R이 접속부를 탐색해 자동으로 계산합니다. 주각 주변의 RC 배근도 함께 대응합니다.

그리고 간섭이 발견되면 그 자리에서 고칠 수 있습니다. 선택한 부재만 대상으로 철근 간섭검토를 걸고, 정착 길이와 방식, 이음, 철근 노드를 편집해 정리합니다. 찾는 곳과 고치는 곳이 나뉘지 않습니다.

사람이 정하던 것은 철근의 「배치」가 아니었습니다. 이음·정착·피복의 「설정」 쪽이었습니다.
