鉄筋はなぜ数えにくいのか

1コンクリートは掛け算、鉄筋は判断

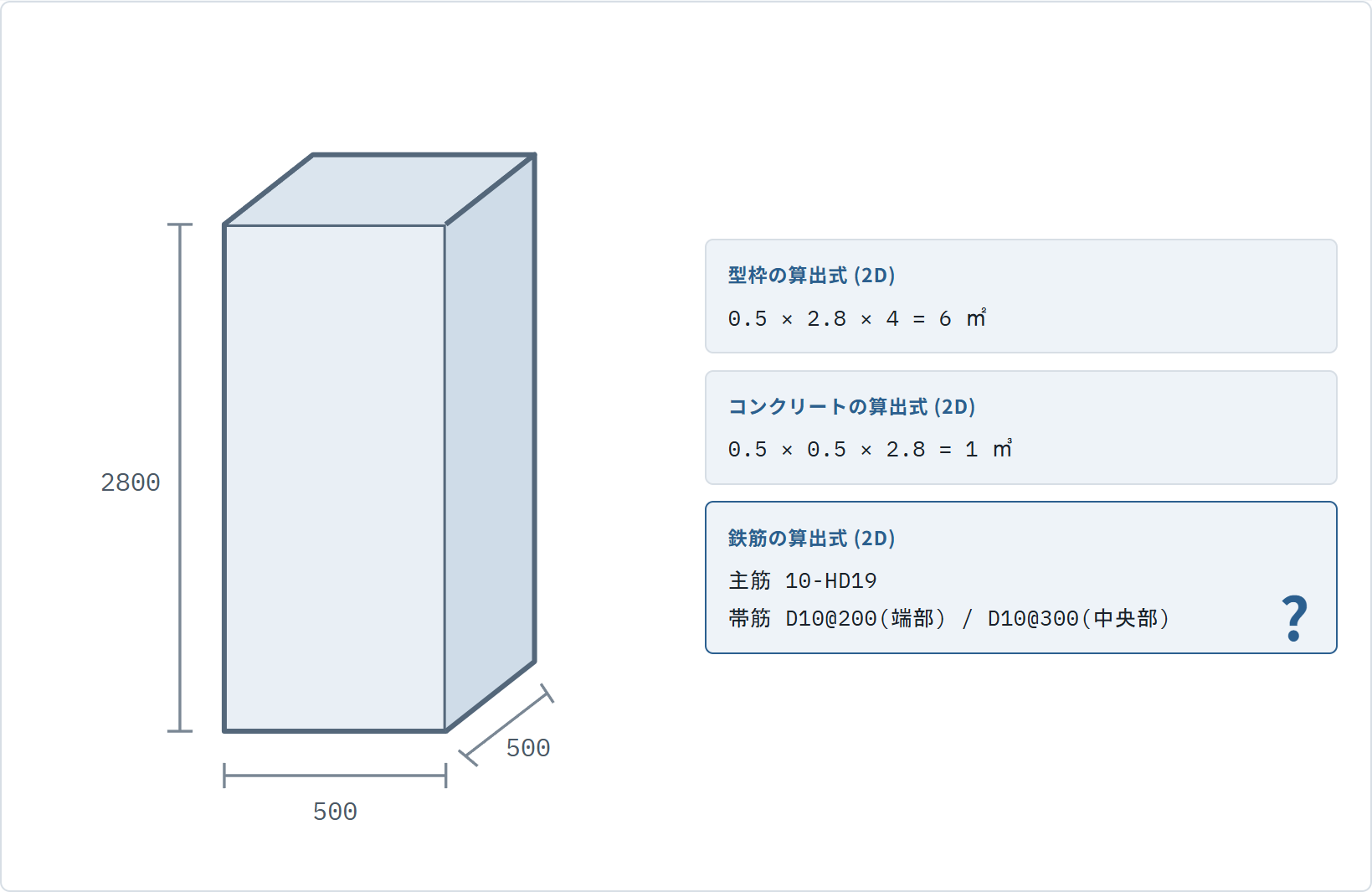

柱ひとつを例に挙げます。500 × 500、高さ 2,800。 コンクリートは体積、型枠は面積ですから、図面に書かれた寸法を掛ければ答えが出ます。誰が計算しても同じ値になります。

鉄筋はそうではありません。図面が教えてくれるのは 「径19mmの鉄筋を10本入れよ」、「径10mmの鉄筋を200mm間隔で回せ」までです。長さが分からなければ重量は出ず、重量が出なければ数量になりません。

鉄筋の数量は、計算ではなく判断から始まります。

2図面が教えてくれない七つのこと

鉄筋1本の長さを決めるには、以下の七つを知る必要があります。そして七つとも2D図面にはありません。

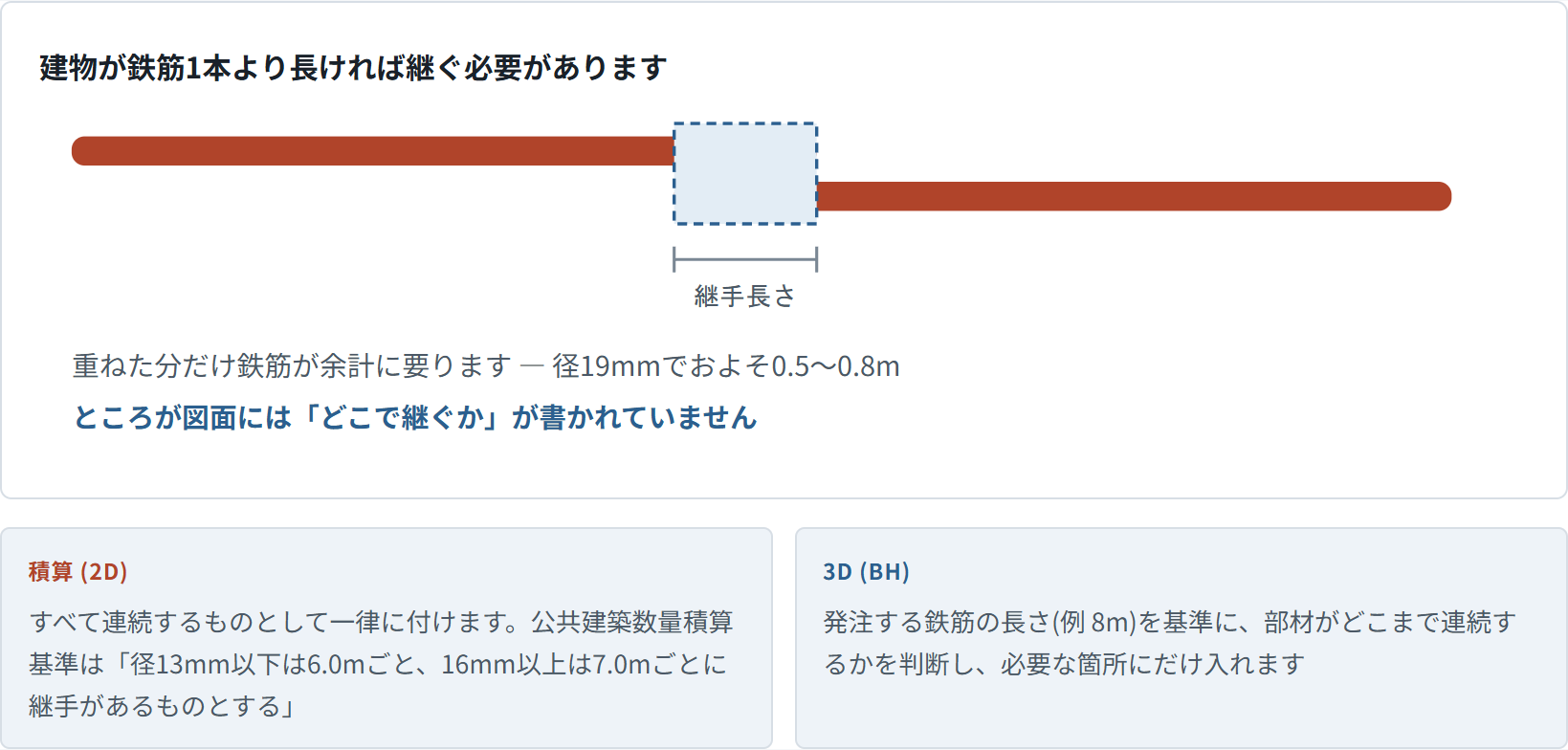

2.1① どこで継ぐのか —— 継手

鉄筋は端と端を突き合わせるのではなく重ねます。重ねる長さは配筋基準が定めますが、どこで継ぐかは図面にありません。

実際の現場は違います。8mの鉄筋を発注したなら8mごとに1回継ぎます。部材が5mで終われば継手はまったくありません。

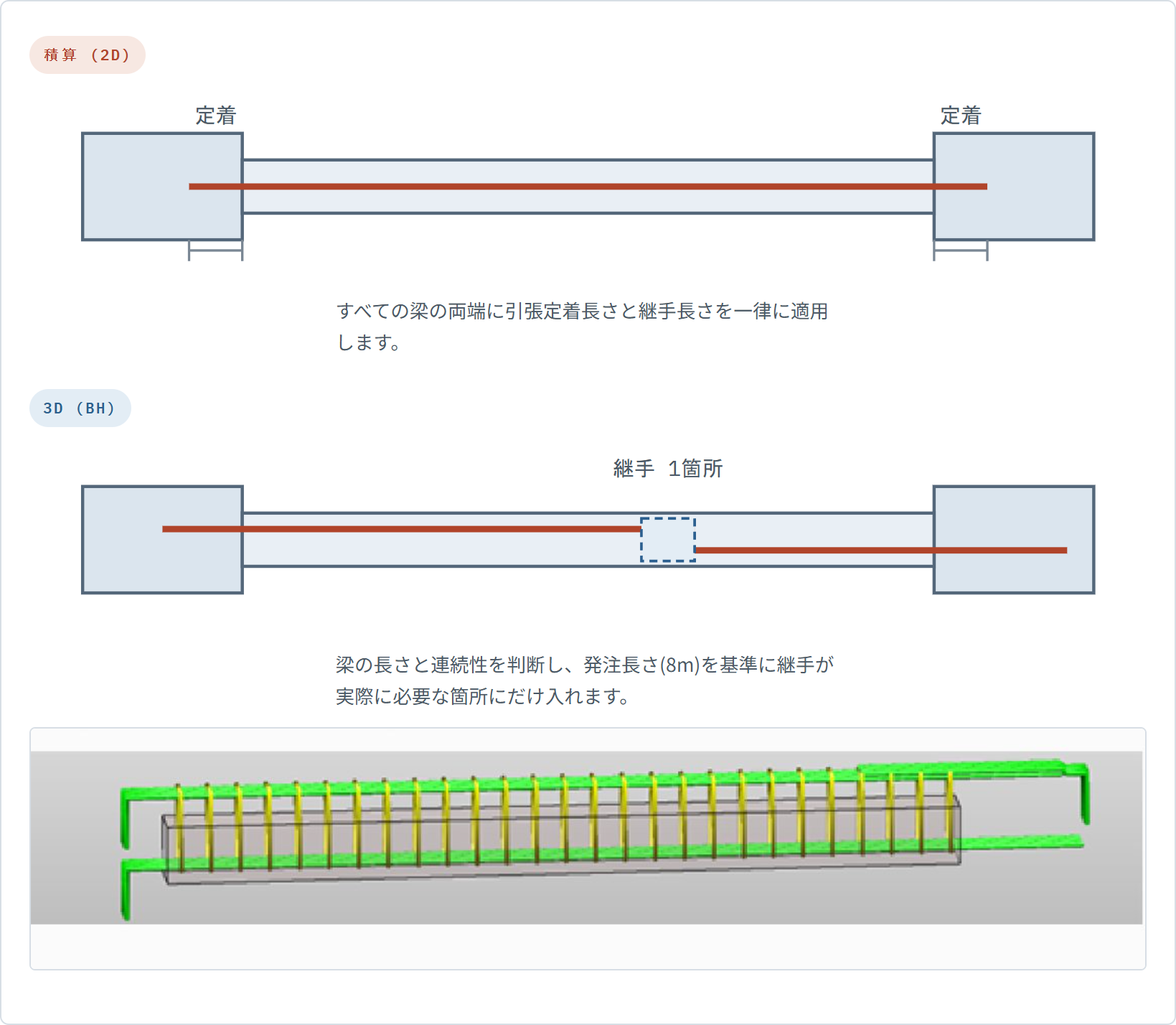

2.2② どこで終わるのか —— 連続性と定着

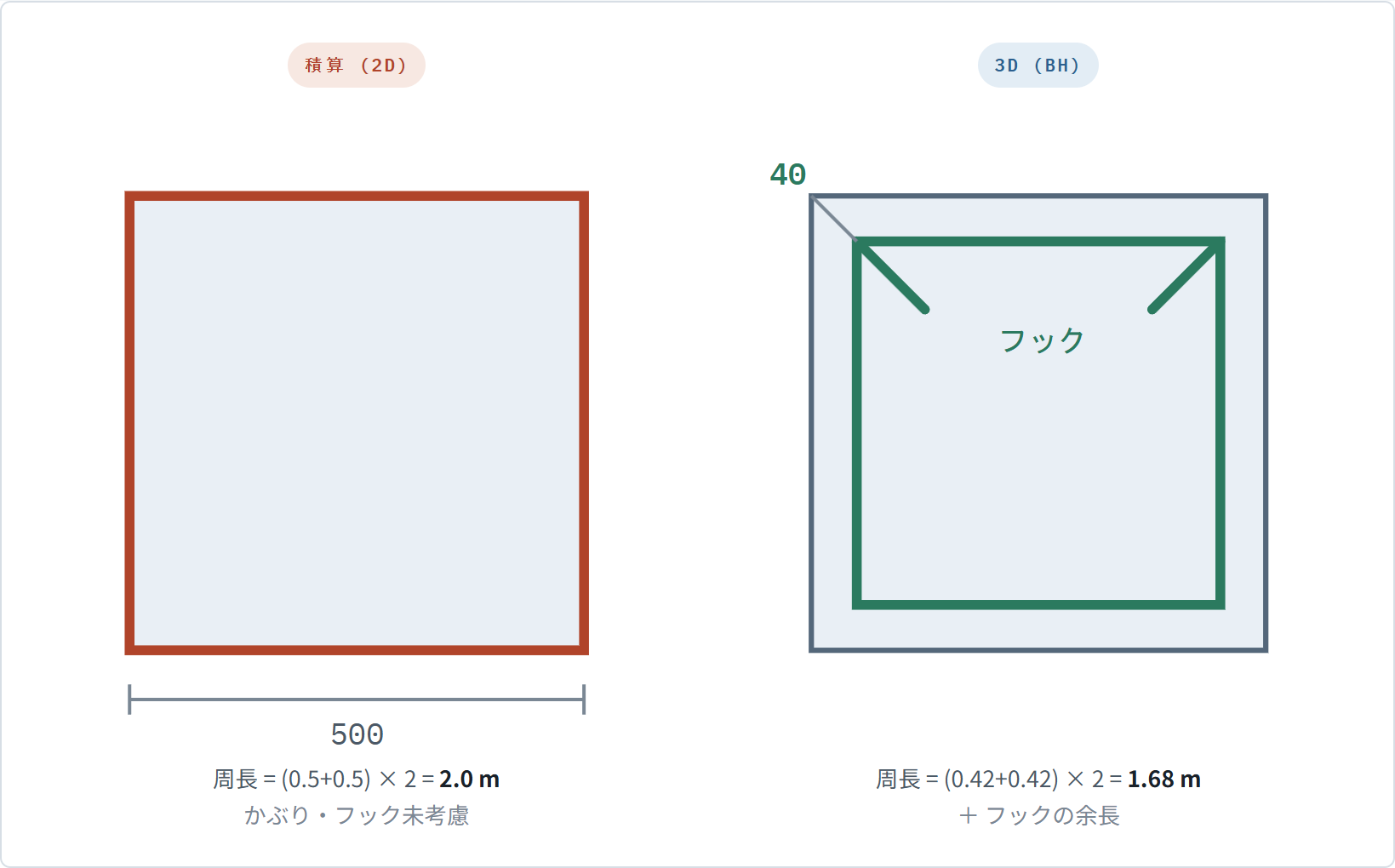

2.3③ 鉄筋はコンクリートより小さい —— かぶり ・ ④ 端が曲がっている —— フック

鉄筋がコンクリート表面に近すぎると錆び、火にも弱くなります。そこでコンクリートの内側に余裕をとります。これをかぶりといい、通常40mmです。そして帯筋は端を内側に折り曲げて掛けます。折り曲げないとコンクリートの中でほどけるからです。

公共建築数量積算基準も同じです。「フープ・スターラップの長さは、コンクリートの断面設計寸法による周長とする」「フックは無いものとする」。コンクリートの寸法を問い、鉄筋の寸法を問いません。

2.4⑤ 本数の数え方が違う

長さ10,390の壁の縦筋をHD10@150で入れる場合です。同じ壁なのに本数が分かれます。

壁ひとつで6本。この現場の1つの階で、そうした壁が68箇所ありました。公共建築数量積算基準の条文も同じです —— 「長さを間隔で除し、切り上げた整数に1を加える」。

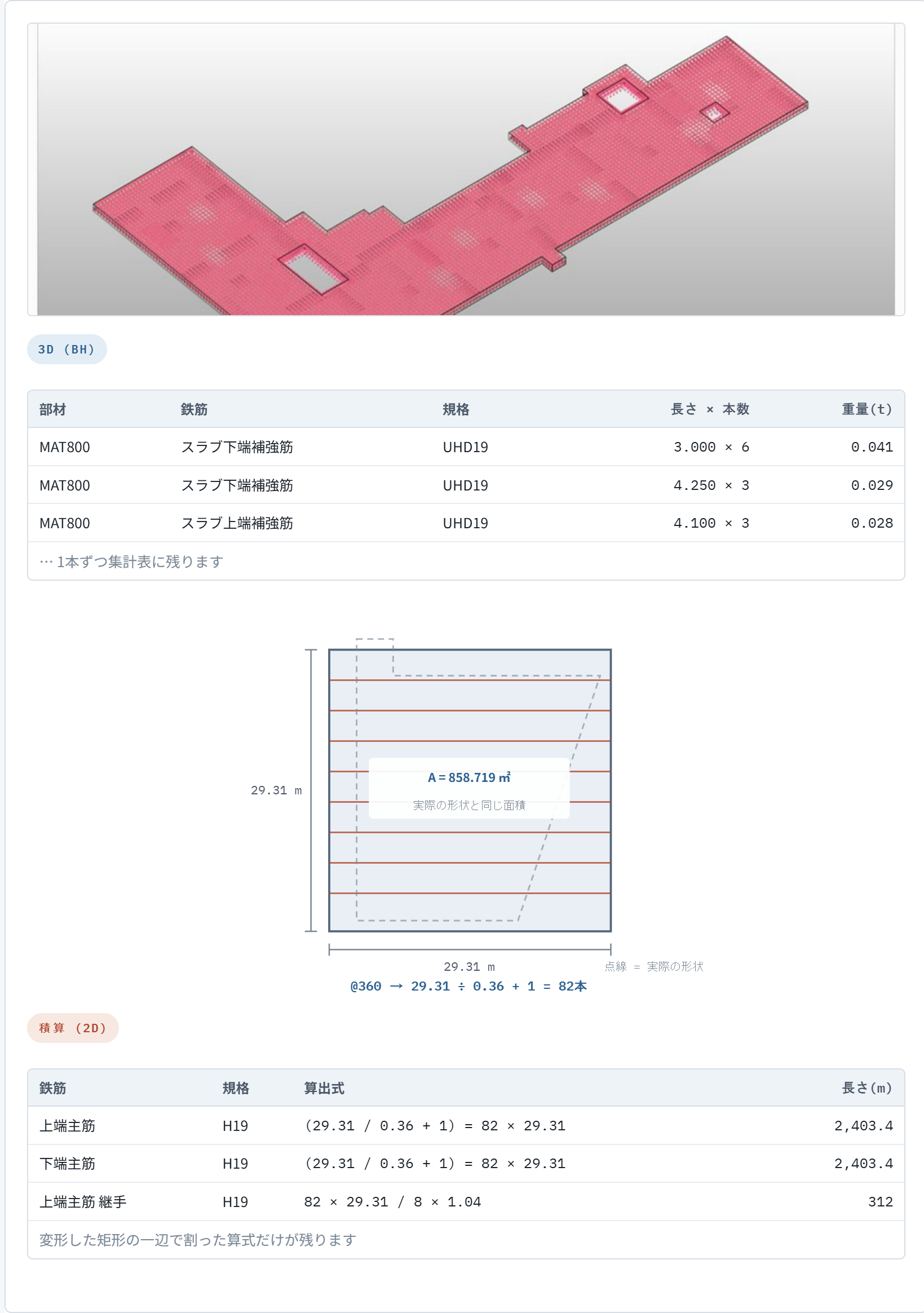

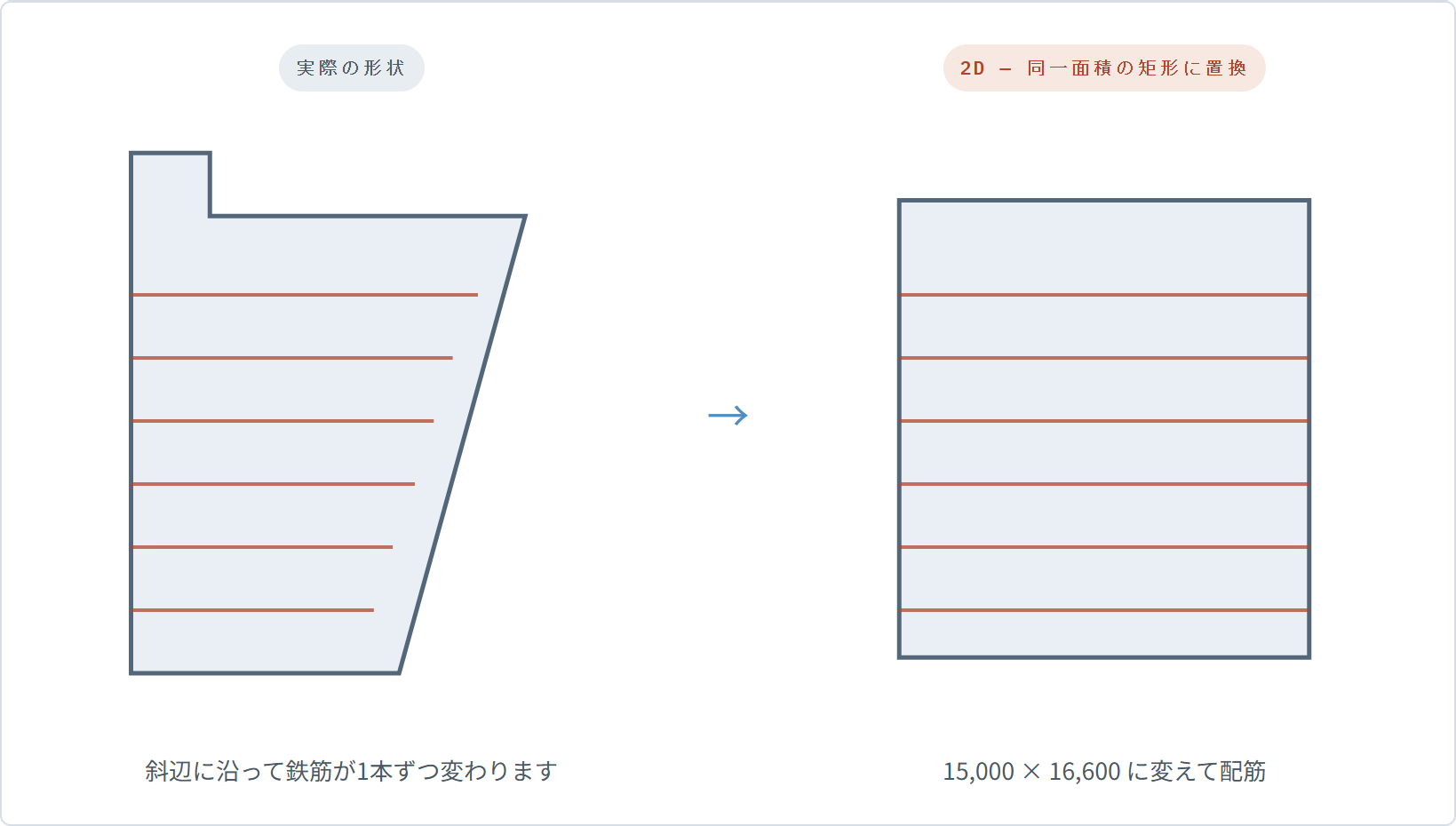

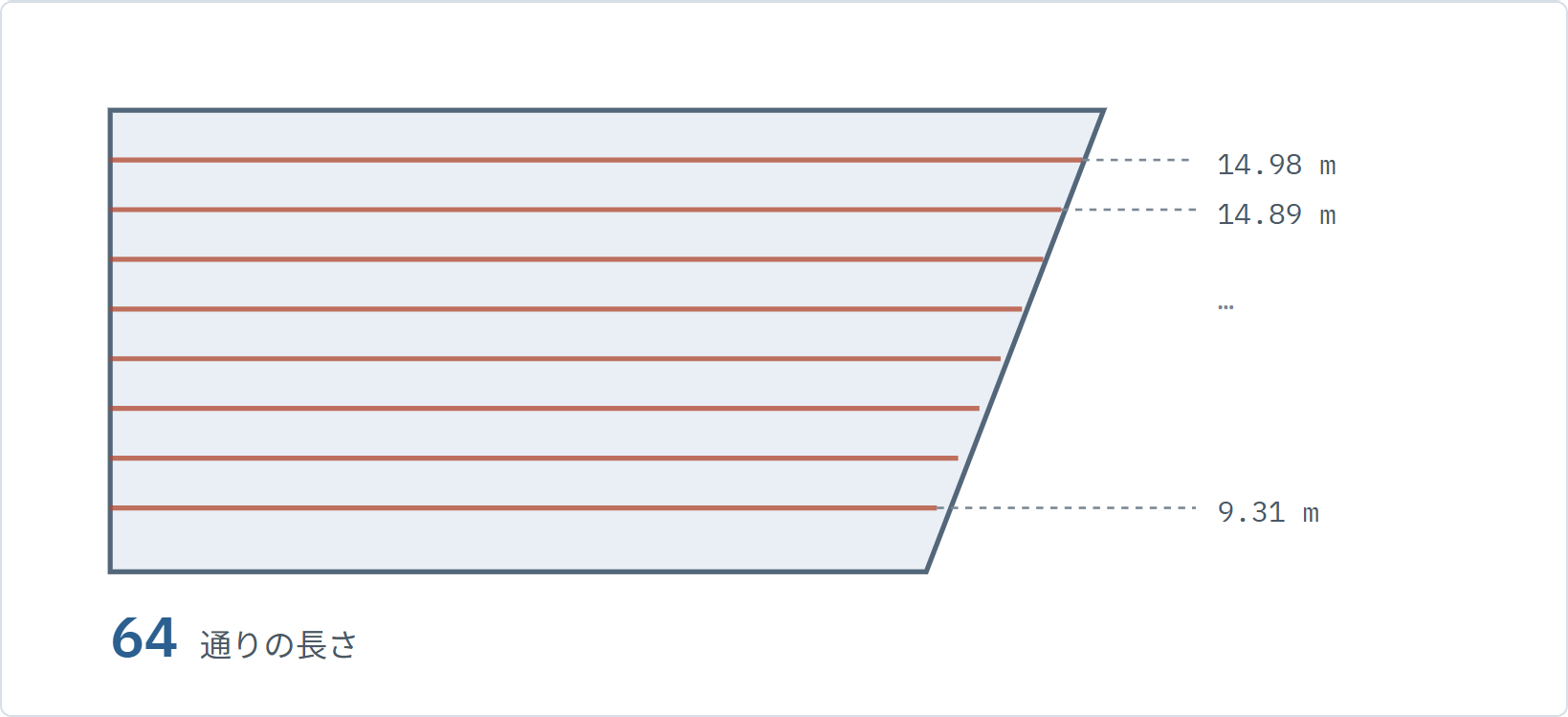

2.5⑥ 形が整っていない

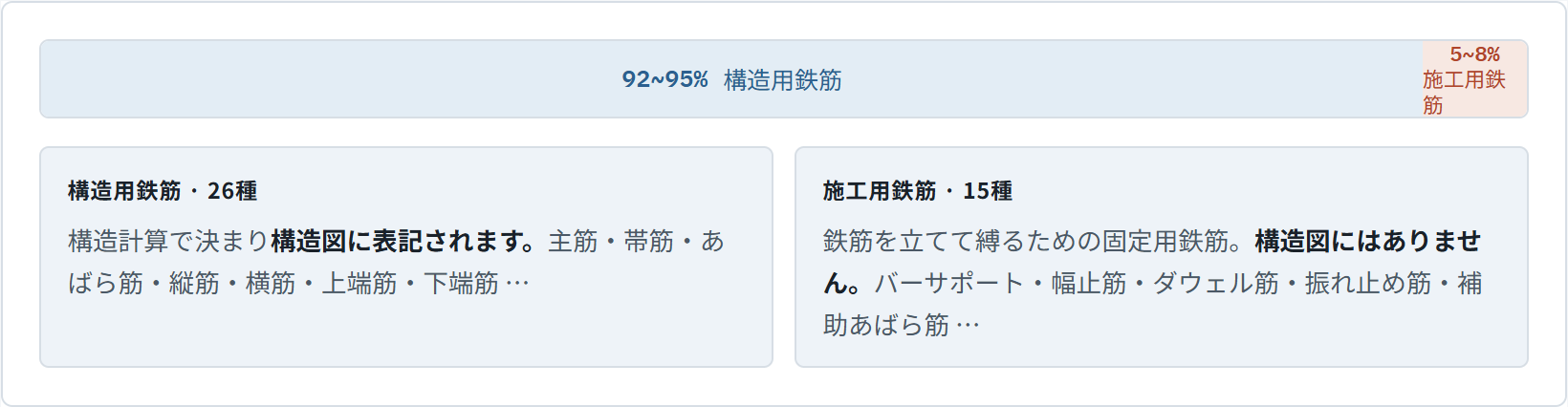

2.6⑦ 図面にそもそも無い鉄筋がある

3では実際にどれだけ違うのか

先ほどの柱ひとつに戻ります。積算は主筋10本に継手0.5mを足して33m、これに2.25 kg/m を掛けて74.25kg。帯筋は周長2.0m基準で1本あたり1.12kg × 14本で15.68kg。合計 89.68kg です。

実際に加工される形状は違います。主筋は継手とフックを区分し、かぶりを反映します。帯筋は端部区間を max(階高/6、柱の最大寸法、450) でとるため500が適用され、端部が長くなると@200の区間が増えて帯筋の本数が増えます。合計 93.00kg。

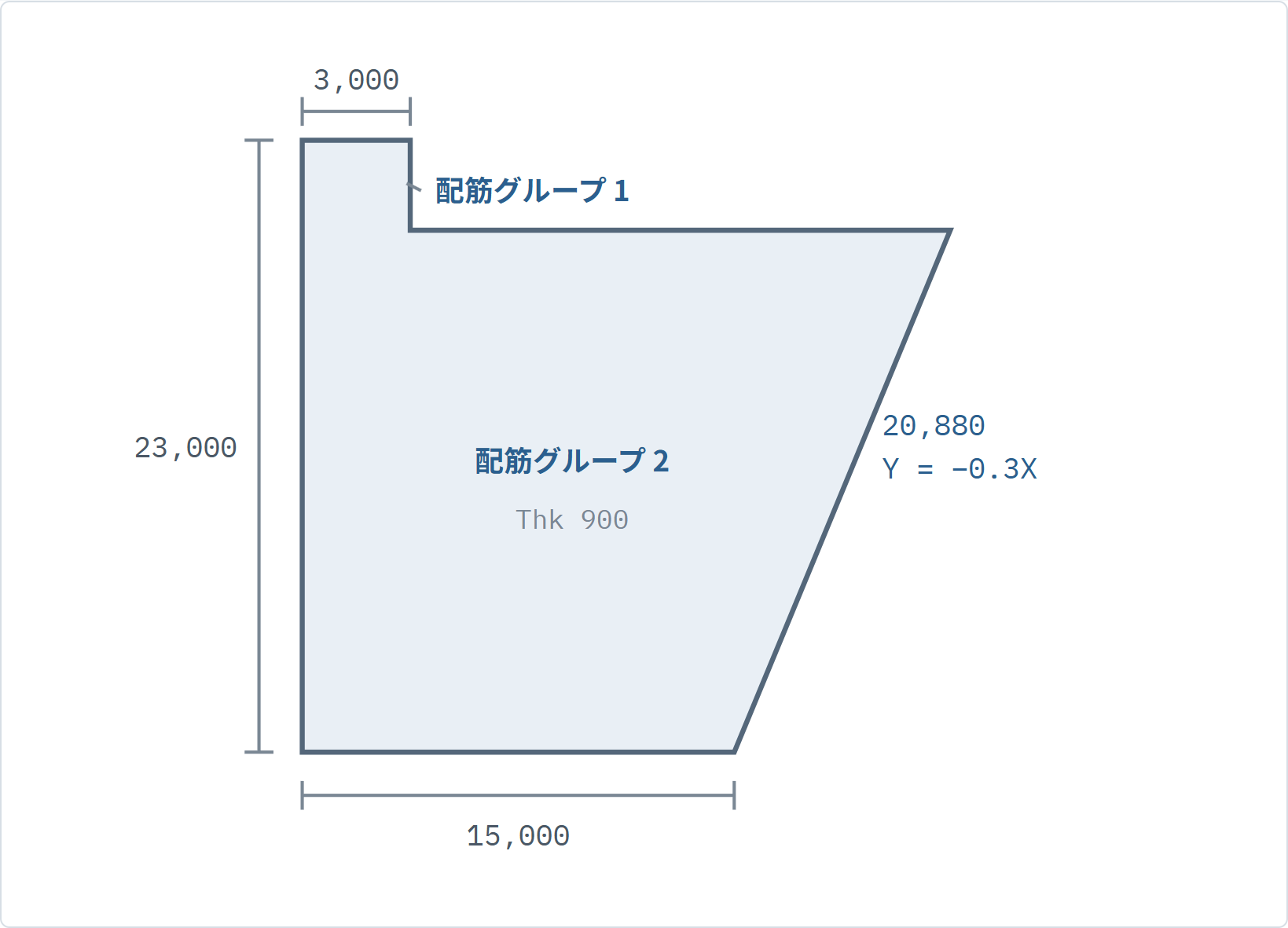

2Dが3.9%少なく出ます。ところが先ほどの不整形べた基礎は逆です。

「2Dで出すと何％多く出る」という話は成り立ちません。

建物ごとに違います。

4では今までどう合わせてきたのか —— 割増

計算できない部分をひとつの比率で覆ってきました。公共建築数量積算基準は、これを条文に書いています —— 鉄筋の所要数量を求めるときは、設計数量の4%割増を標準とする。

そしてこのやり方はおおむねうまく機能してきました。現場は止まらず、鉄筋が足りずに工事が止まることも稀でした。だから誰もこの数字を問い直しませんでした。

2Dは計算できないから仮定し、3Dは計算できるから仮定しません。
