Vì sao cốt thép khó đếm

Lấy một cột. 500 × 500, cao 2.800. Bê tông là 0,5 × 0,5 × 2,8 = 1 m³, ván khuôn là 0,5 × 2,8 × 4 = 6 m². Xong. Nhưng với cốt thép, bản vẽ chỉ ghi “thép dọc 10-HD19, thép đai D10@200”. Vậy là bao nhiêu kilôgam?

Đăng ngày 21 tháng 8, 2026·Thời điểm kiểm chứng · Tháng 8 năm 2026

Tóm tắt chính

Bê tông và ván khuôn ra thẳng từ kích thước trên bản vẽ. Cốt thép thì không — bản vẽ cho biết bao nhiêu thanh, khoảng cách bao nhiêu, chứ không cho biết mỗi thanh dài bao nhiêu mét
Để chốt được chiều dài phải biết nối ở đâu, kết thúc ở đâu, nằm sâu vào trong bê tông bao nhiêu, đầu thanh uốn bao nhiêu — và bản vẽ 2D không có những thông tin đó
Vì vậy mọi công tác bóc tách đều phải giả định. Giả định không phải là sai; đó là việc xác định phạm vi mà 2D tính được
Vấn đề là sai lệch không đi theo một chiều. Trong cùng một công trình, cột ra thiếu khoảng 4% còn móng bè không đều ra thừa khoảng 10%

1Bê tông là phép nhân, cốt thép là phán đoán

Lấy một cột: 500 × 500, cao 2.800. Bê tông là thể tích, ván khuôn là diện tích, nên chỉ cần nhân các kích thước ghi trên bản vẽ là ra đáp số. Ai tính cũng ra cùng một giá trị.

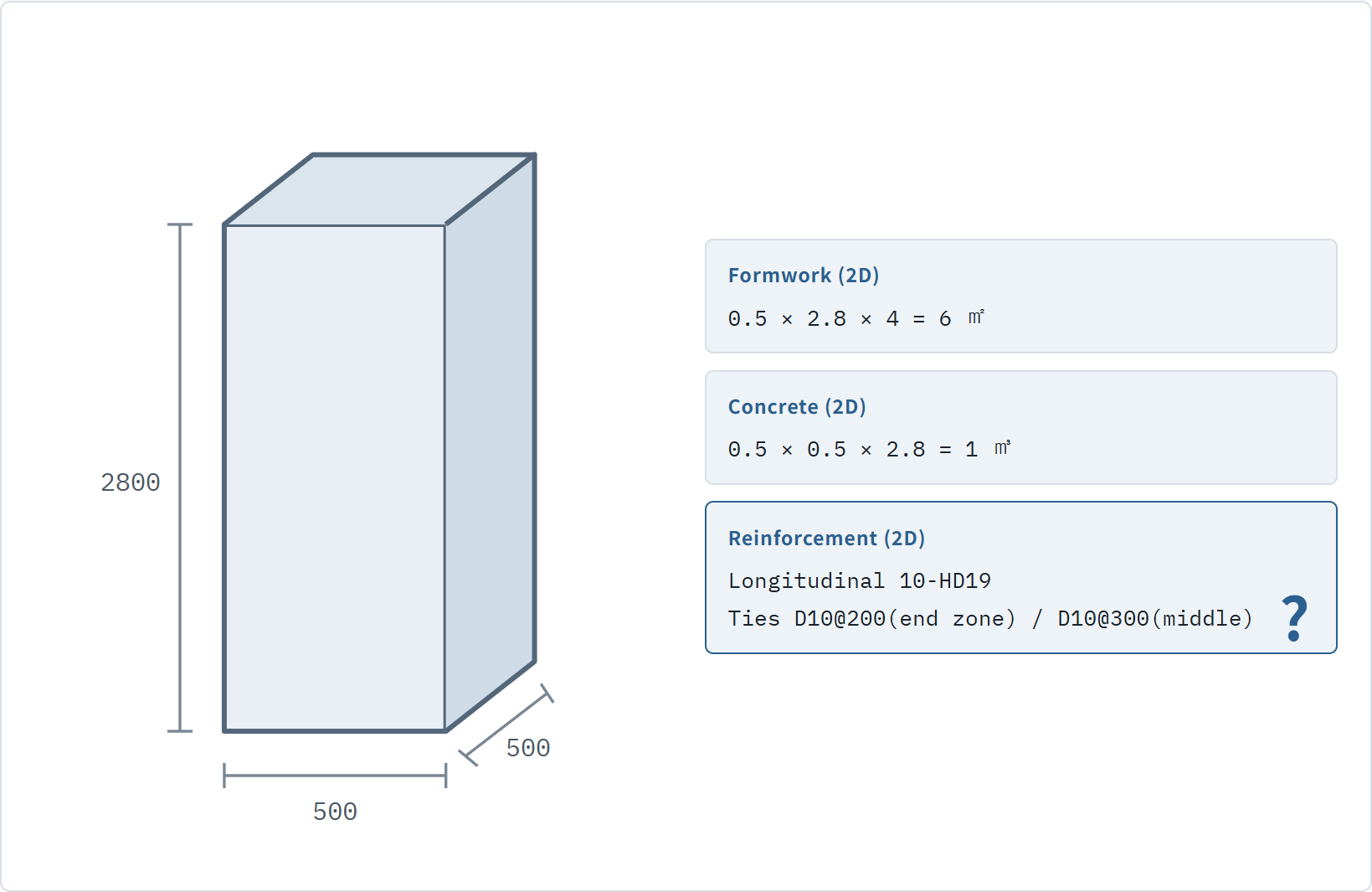

Cột 500×500×2800 — bê tông 1 m³ và ván khuôn 6 m² ra bằng phép nhân, còn cốt thép để lại một dấu hỏi — **Bê tông và ván khuôn kết thúc bằng phép nhân; cốt thép để lại một dấu hỏi.** Bản vẽ chỉ ghi bao nhiêu thanh, khoảng cách bao nhiêu, chứ không ghi mỗi thanh dài bao nhiêu mét.

Cốt thép thì khác. Bản vẽ chỉ nói đến “đặt mười thanh đường kính 19 mm” và “quấn thép 10 mm cách nhau 200 mm”. Không có chiều dài thì không có trọng lượng, không có trọng lượng thì không ra khối lượng.

Khối lượng cốt thép không bắt đầu bằng phép tính. Nó bắt đầu bằng một phán đoán.

Chỉ ba thuật ngữ. Thép dọc (thép chủ) — thanh thép lớn chạy dọc cột, dầm; chịu tải trực tiếp. Thép đai — thanh thép quấn quanh thép dọc theo khoảng cách nhất định. HD19 / D10@200 — HD19 là thép gân đường kính 19 mm; D10@200 nghĩa là thép 10 mm đặt cách nhau 200 mm.

2Bảy điều bản vẽ không cho biết

Để chốt chiều dài một thanh thép cần bảy điều dưới đây. Và không điều nào trong bảy điều đó có trên bản vẽ 2D.

2.1① Nối ở đâu — mối nối

Thép không đặt đối đầu mà chồng lên nhau. Chiều dài chồng do tiêu chuẩn quy định, nhưng nối ở đâu thì bản vẽ không ghi.

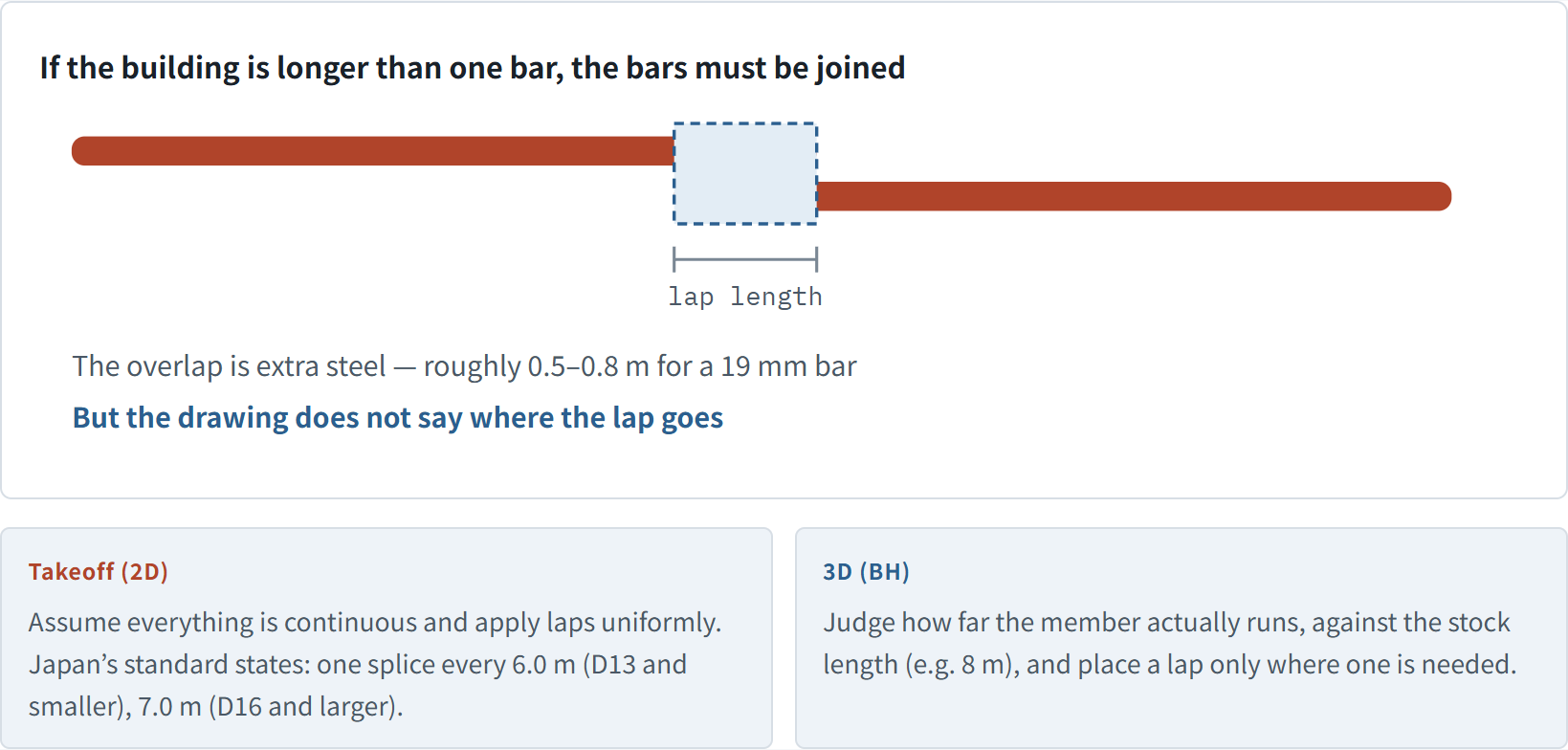

Hai thanh thép chồng nhau tại mối nối — bóc tách áp dụng đồng loạt, 3D xét theo chiều dài đặt hàng — **Thép không đặt đối đầu mà chồng lên nhau. Phần chồng là thép phát sinh thêm.**

Thực tế công trường thì khác. Đặt thép 8 m thì cứ 8 m nối một lần. Nếu cấu kiện kết thúc ở 5 m thì không có mối nối nào cả.

2.2② Kết thúc ở đâu — tính liên tục và neo

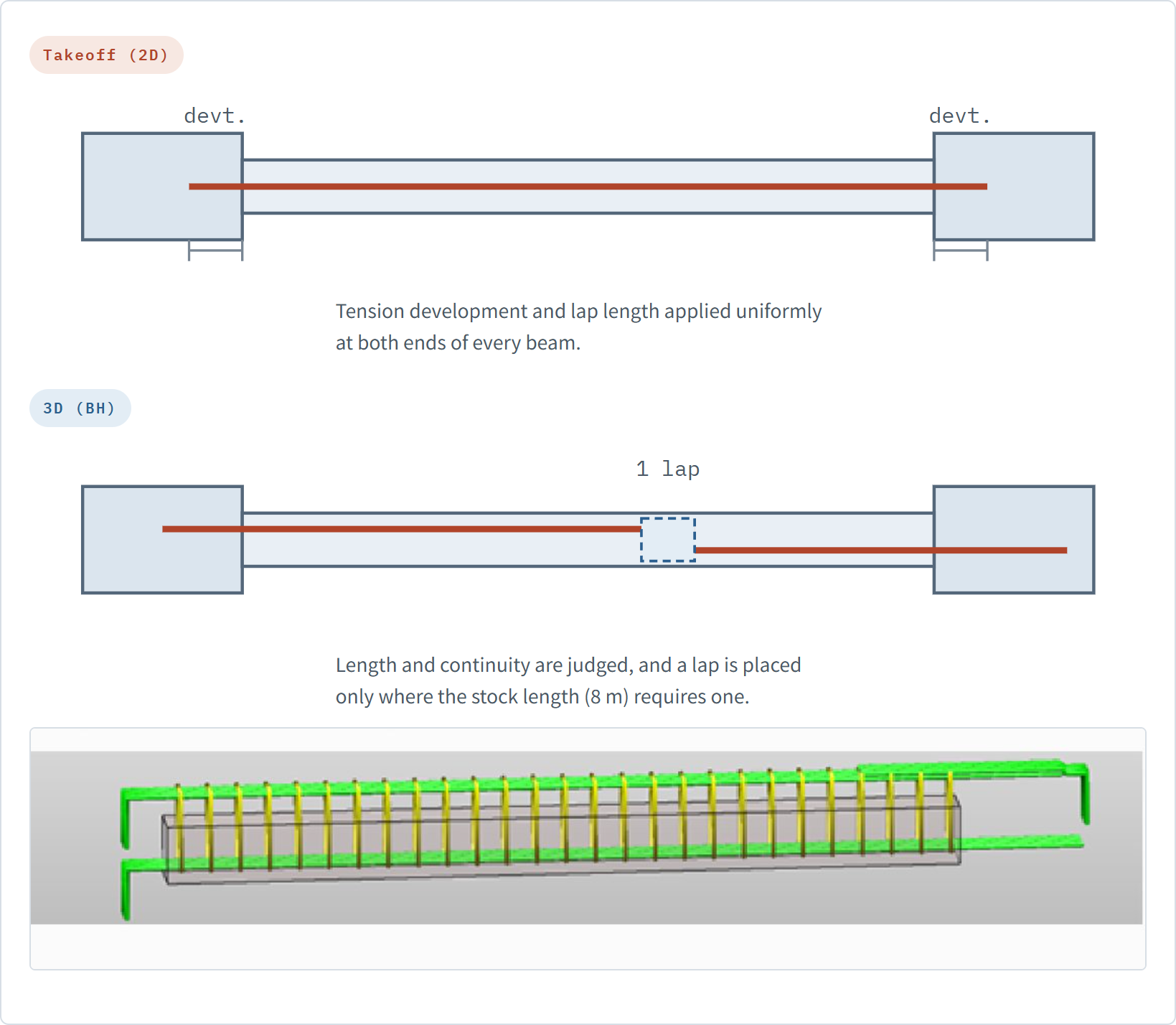

Áp chiều dài neo đồng loạt ở hai đầu mọi dầm, so với việc xét tính liên tục và chỉ nối ở nơi thực sự cần — **Bộ bản vẽ 2D được vẽ theo từng tầng, nên không thể xét tính liên tục trên dưới, trái phải chỉ từ một tờ.** Vì vậy phương án an toàn được chọn — coi mọi thứ là liên tục.

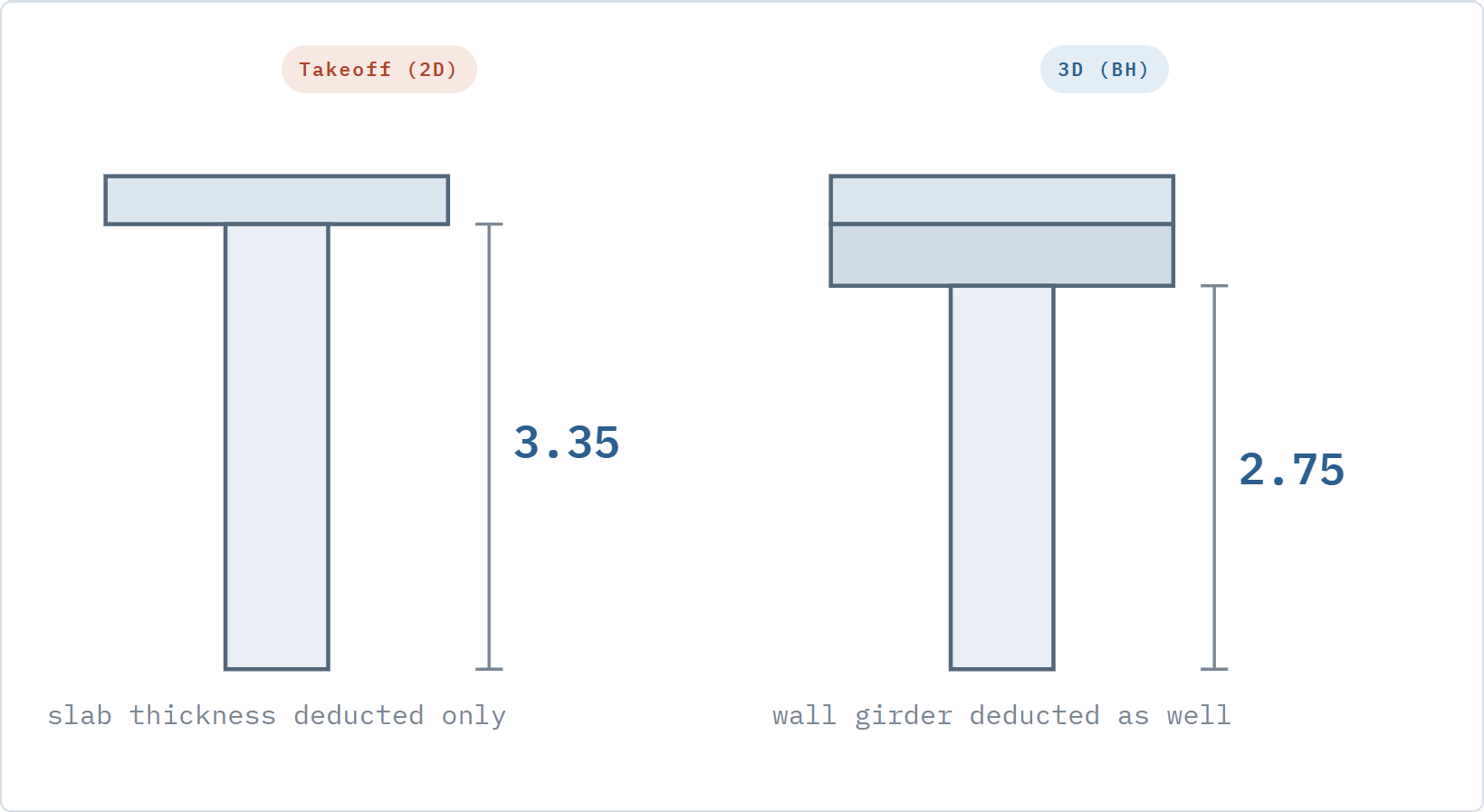

Trừ đến chiều dày sàn hay trừ đến dầm tường sẽ cho ra chiều cao khác nhau của cùng một bức tường — **Trừ tầng trên đến đâu quyết định cùng một bức tường là 3,35 m hay 2,75 m.**

2.3③ Thép nhỏ hơn bê tông — lớp bảo vệ · ④ Đầu thanh bị uốn — móc

Thanh thép nằm quá sát mặt bê tông sẽ bị gỉ và kém chịu lửa, nên phải lùi vào trong tiết diện. Khoảng lùi đó là lớp bảo vệ, thường là 40 mm. Và thép đai được uốn vào trong ở hai đầu rồi móc lại. Không uốn thì nó bung ra trong bê tông.

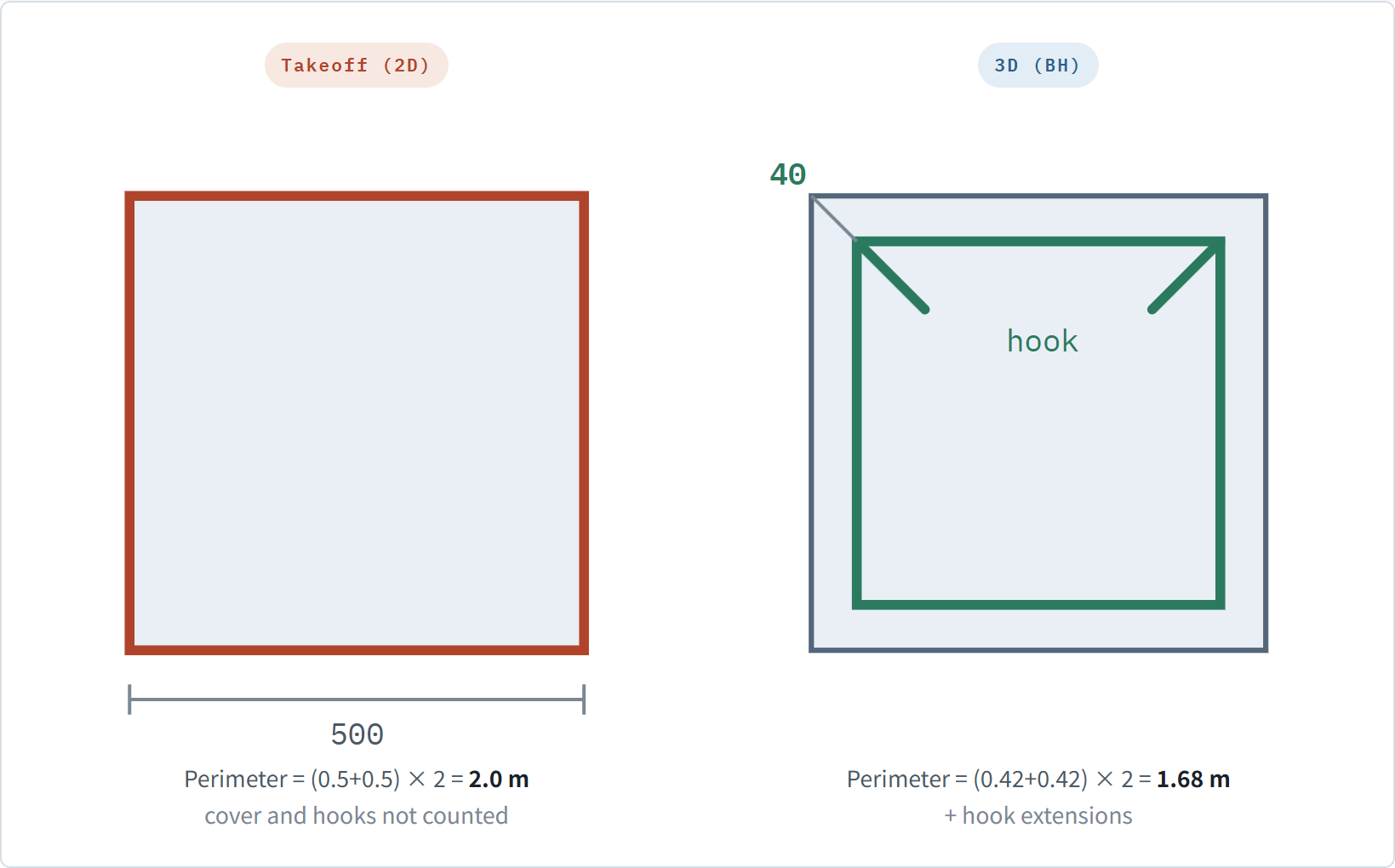

2D tính trọn chu vi cột 2,0 m, 3D trừ lớp bảo vệ còn 1,68 m rồi cộng phần móc — **Cột 500 không có nghĩa là thép chạy theo 500.** Khoảng 30 cm cho mỗi thanh đai. Và lớp bảo vệ làm thanh ngắn lại, còn móc làm nó dài ra — **hai chiều ngược nhau.**

Tiêu chuẩn công trình công cộng Nhật Bản cũng vậy: chiều dài thép đai lấy theo chu vi tiết diện bê tông thiết kế, và móc được coi như không có. Nó hỏi kích thước của bê tông, không hỏi kích thước của thép.

2.4⑤ Cách đếm số thanh khác nhau

Một bức tường dài 10.390 với thép đứng HD10@150. Cùng một bức tường, số thanh lại khác.

	Bóc tách (2D)	3D (BH)
Phép tính	10.390 ÷ 150 = 69,26 → làm tròn lên 70	(10.390 − lớp bảo vệ 40×2) ÷ 150 = 68,73 → 69
Hai lớp, mỗi mặt	140	138
Thép gia cường giao nhau	bỏ trùng lặp, rồi +4 ở hai đầu	đã tính trong thép đứng
Tổng	144	138

Sáu thanh ở một bức tường. Ở một tầng của dự án này có 68 bức tường như vậy. Điều khoản trong tiêu chuẩn Nhật Bản cũng viết y như vậy — lấy chiều dài chia cho khoảng cách, làm tròn lên, rồi cộng thêm một.

2.5⑥ Hình dạng không vuông vắn

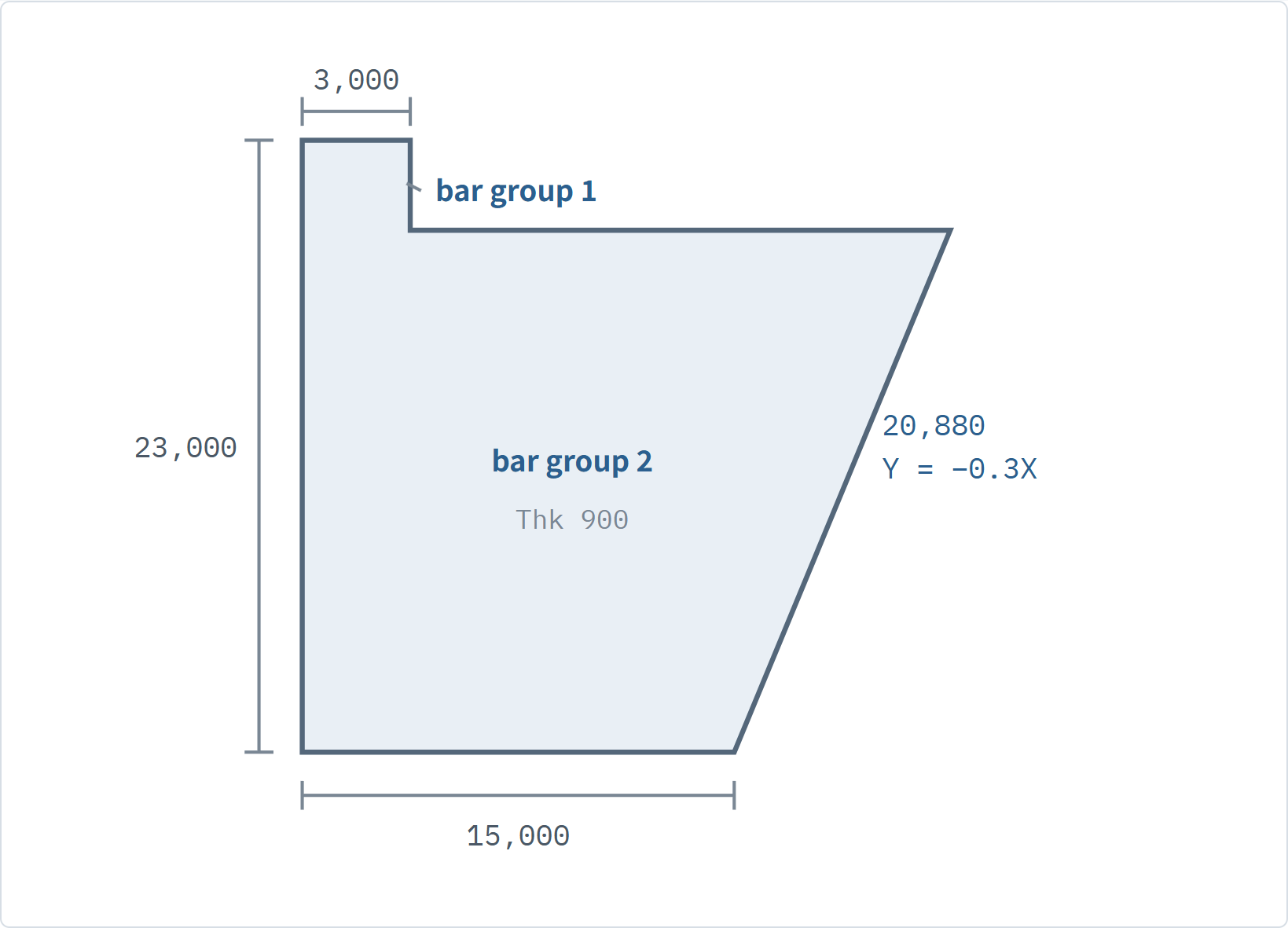

Móng bè không đều có cạnh xiên — bê tông và ván khuôn vẫn ra bằng phép nhân, cốt thép thì không — **Bê tông và ván khuôn của móng này vẫn ra bằng phép nhân. Cốt thép lại là một dấu hỏi.** Sơ đồ vẽ lại theo kích thước của ví dụ gốc.

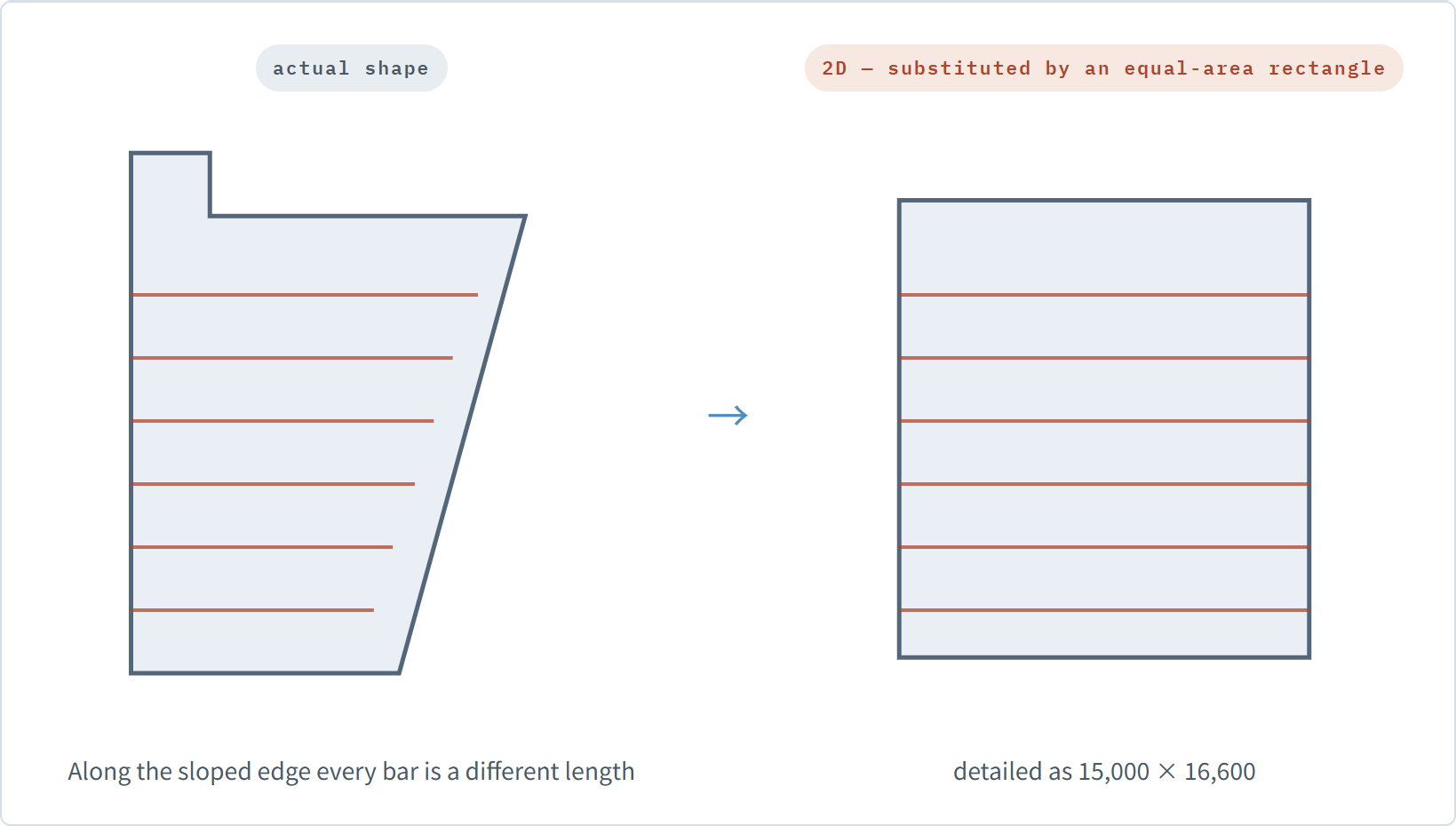

Ở hình dạng thật, mỗi thanh dọc theo cạnh xiên một khác; 2D thay bằng hình chữ nhật cùng diện tích — **Nó trở nên tính được, và hình dạng biến mất.**

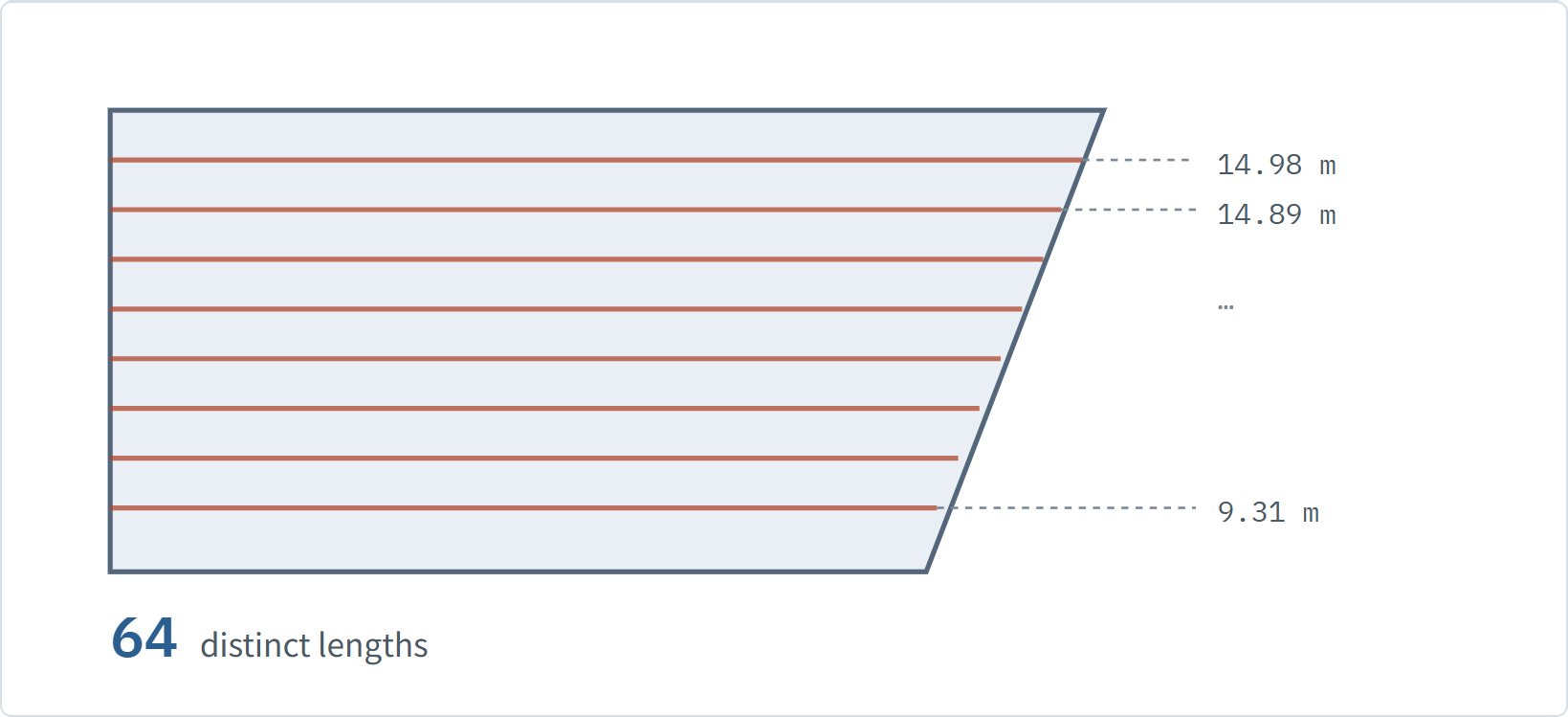

Dọc theo cạnh xiên, các thanh chạy từ 9,31 m đến 14,98 m — 64 chiều dài khác nhau — **Bố trí thép bằng 3D, các thanh chạy từ 9,31 m đến 14,98 m — 64 chiều dài khác nhau.** Thay hình dạng bằng hình chữ nhật thì 64 chiều dài đó dồn thành một giá trị trung bình.

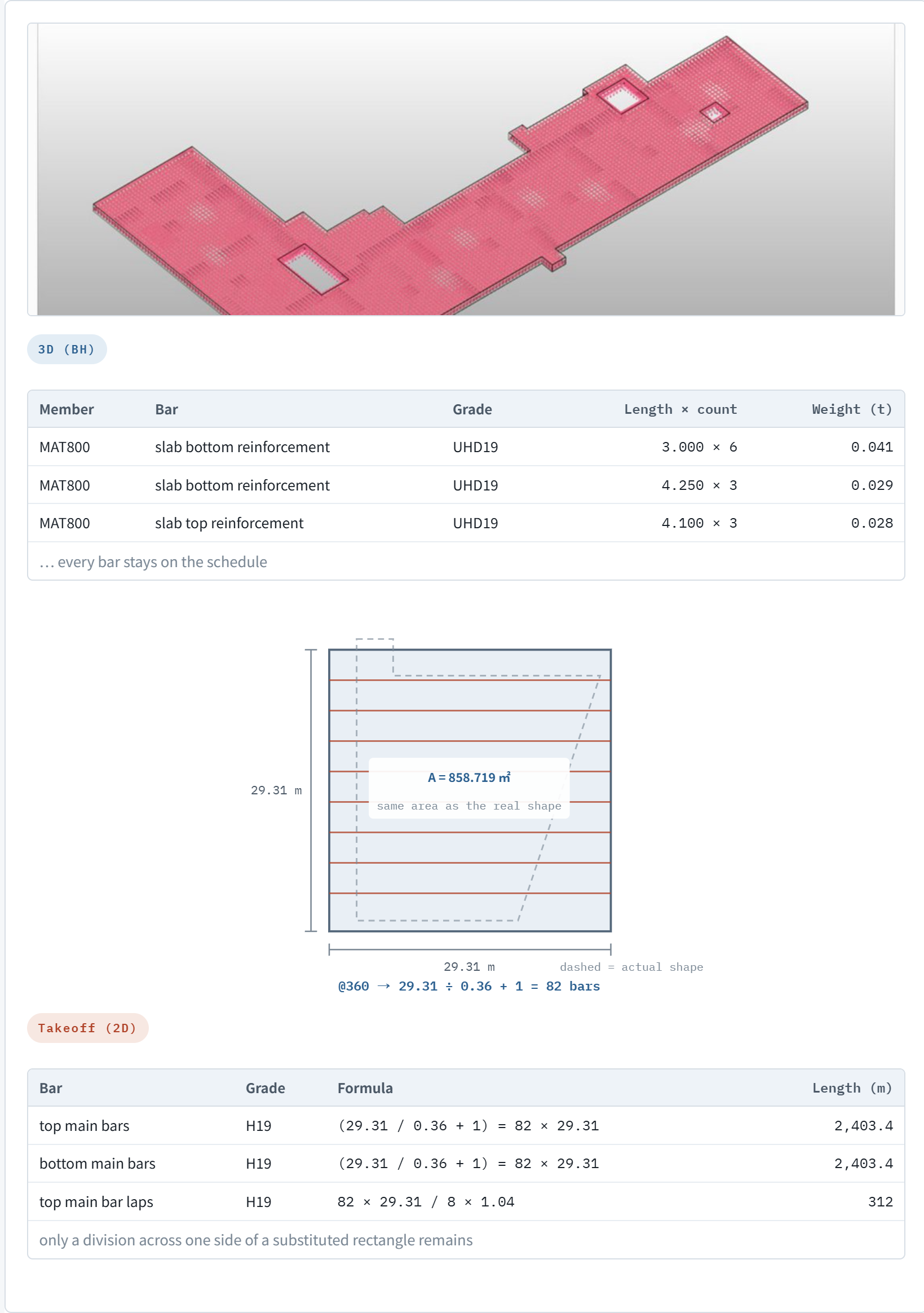

3D giữ mỗi thanh thành một dòng; 2D chỉ còn lại công thức chia theo một cạnh của hình chữ nhật thay thế — **Cùng một móng.** Phía trên giữ nguyên hình dạng thật và mỗi thanh là một dòng trong bảng thống kê. Phía dưới được thay bằng hình vuông cùng diện tích và chỉ còn lại một công thức chia. Con số “29,31 ÷ 0,36 + 1 = 82” trong bảng bóc tách ra từ đây. *Màn hình 3D là mô hình thật; bảng được dựng lại từ nội dung bóc tách.*

2.6⑦ Có loại cốt thép hoàn toàn không có trên bản vẽ

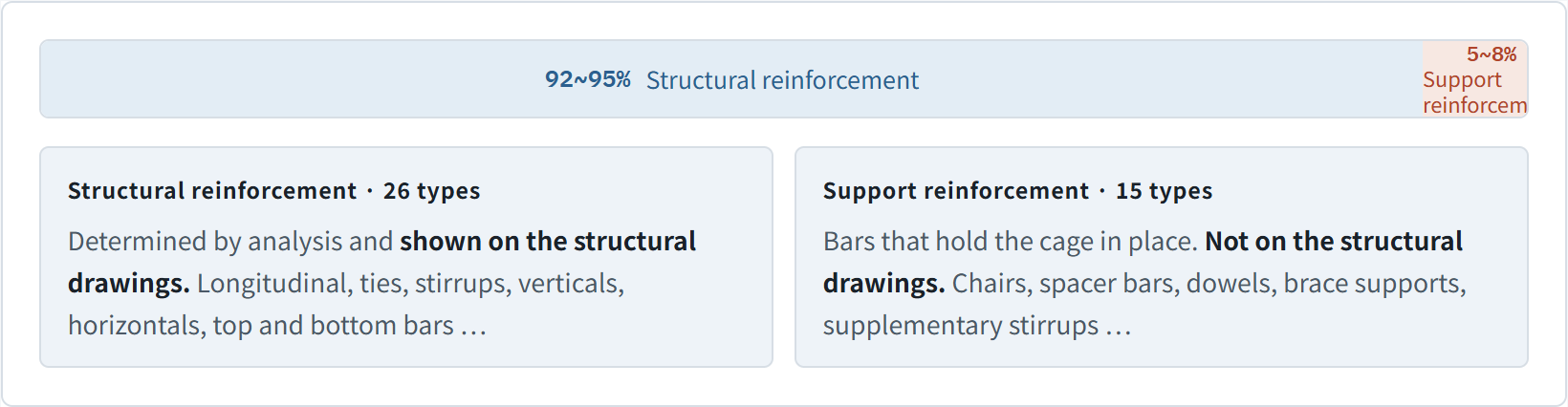

Cốt thép kết cấu 92–95% và cốt thép phục vụ thi công 5–8%, loại không bao giờ xuất hiện trên bản vẽ kết cấu — **Cốt thép phục vụ thi công do kinh nghiệm của đơn vị gia công quyết định ở giai đoạn bản vẽ chế tạo.** Nó không có trên bản vẽ kết cấu nên cũng không có trong bóc tách. **Nhưng vẫn được đặt hàng.**

3Vậy thực tế chênh nhau bao nhiêu

Quay lại một cột lúc nãy. Bóc tách cộng mối nối 0,5 m vào mười thanh dọc thành 33 m, nhân 2,25 kg/m ra 74,25 kg. Thép đai 1,12 kg mỗi thanh theo chu vi 2,0 m × 14 = 15,68 kg. Tổng 89,68 kg.

Hình dạng thực tế được gia công thì khác. Thép dọc tách riêng mối nối và móc, có tính lớp bảo vệ. Vùng đầu của thép đai lấy theo max(chiều cao tầng / 6, kích thước cột lớn nhất, 450) nên 500 chi phối; vùng đầu dài ra thì đoạn @200 nới rộng và số thanh đai tăng lên. Tổng 93,00 kg.

	Bóc tách (2D)	Triển khai thép	3D (BH)	Chênh lệch
Trọng lượng một cột	0,0897 t	0,0930 t	0,0930 t	+3,9%

2D ra thấp hơn 3,9%. Nhưng móng bè không đều lại đi ngược lại.

Phương pháp	Khối lượng
Bóc tách (2D) — thay bằng hình chữ nhật	1,968 t
Triển khai thép — chia nhóm theo hình dạng	1,789 t
3D (BH)	1,797 t

Cột — 2D

-3,9%

ra thiếu

Móng bè không đều — 2D

+9,5%

ra thừa

Trong cùng một công trình

ngược nhau

một bên thiếu, một bên thừa

“Bóc tách 2D ra cao hơn vài phần trăm” là câu không đứng vững.
Mỗi công trình một khác.

4Vậy từ trước đến nay bù bằng cách nào — hệ số hao hụt

Phần không tính được đã được phủ bằng một tỷ lệ duy nhất. Tiêu chuẩn công trình công cộng Nhật Bản ghi thẳng vào điều khoản — khi xác định khối lượng cần thiết của cốt thép, lấy mức cộng thêm 4% so với khối lượng thiết kế làm chuẩn.

Và cách làm đó về cơ bản đã vận hành tốt. Công trường không dừng; hiếm khi công việc phải ngưng vì thiếu thép. Nên không ai quay lại hỏi con số ấy chứa những gì.

Nhưng khi vận hành như vậy, những thứ có bản chất rất khác nhau cùng nằm trong con số 4% đó — phần phải giả định vì không tính được, phần hao hụt thực sự bị cắt bỏ khi gia công, và cả khối lượng bị bỏ sót hoàn toàn. Mở ra thì thấy gì là nội dung của Phần 2.

2D giả định vì không tính được. 3D không giả định, vì tính được.
