BIM cốt thép — nên bắt đầu từ đâu?

Công ty nào cũng đi được đến câu “chúng ta sẽ làm BIM”. Rồi dừng lại ở đó. Bắt đầu từ công trình nào, phạm vi tới đâu, cần thống nhất điều gì trước khi dựng mô hình — tất cả vẫn để trống. Bài viết này trình bày bước đầu tiên đó theo bốn giai đoạn.

Đăng ngày 18 tháng 8, 2026·Thời điểm kiểm chứng · Tháng 8 năm 2026

Tóm tắt chính

  • Nút thắt thật sự không phải thiếu công cụ mà là kiến thức bị chia cho hai người. Người biết bố trí cốt thép phần lớn chỉ làm 2D; người thạo 3D lại ít hiểu bố trí cốt thép
  • Việc kiểm tra trước khi thi công trở thành thông lệ ở Nhật là có lý do: kết cấu kháng chấn → thép đường kính lớn → dày đặc → ngoài công trường không sửa được. Vì vậy phải đưa lên giai đoạn thiết kế
  • Bắt đầu không phải từ cả công trình mà từ những vị trí mà bản vẽ 2D gần như không kiểm tra được: nút giao xiên, móng cách chấn, nút có dầm đến từ nhiều hướng, vùng thép dày đặc
  • Trước khi dựng mô hình, phải thống nhất 5 quy ước vận hành. Chỉ một cách hiểu về chiều dài neo, một lựa chọn kiểu nối, khối lượng đã xê dịch hàng tấn

1Vấn đề không nằm ở công cụ, mà ở chỗ con người bị chia đôi

Hỏi vì sao chưa bắt đầu với BIM cốt thép, câu trả lời thường xoay quanh công cụ. Phần mềm đắt, không có người dùng được, không biết chọn sản phẩm nào.

Nhưng điều chúng tôi liên tục ghi nhận ở thị trường Nhật lại khác. Người hiểu bố trí cốt thép phần lớn chỉ làm được 2D, còn người thạo 3D thì ít hiểu bố trí cốt thép. Phán đoán về cốt thép và thao tác ba chiều không gặp nhau trong cùng một con người.

Không có môi trường nào đặt hai thứ đó cạnh nhau để xem xét từ nhiều góc. Không phải thiếu công cụ — mà kiến thức nằm ở hai nơi.

Vì vậy câu trả lời ở đây không phải “mô hình hoá toàn bộ”. Bắt đầu theo bốn bước. Mỗi bước tự nó đã trọn vẹn, và có đi tiếp hay không thì nhìn kết quả bước trước mà quyết.

2Vì sao Nhật Bản kiểm tra trước khi thi công

Việc kiểm tra xung đột cốt thép là thông lệ ở Nhật thì hay được nhắc. Lý do đằng sau thì ít khi được viết ra. Chuỗi nhân quả rất đơn giản.

  • Kết cấu kháng chấn đòi hỏi đường kính thép lớn và khối lượng nhiều.
  • Thép càng lớn càng khó uốn, dư địa chỉnh tay ngoài công trường thu hẹp lại.
  • Càng dày đặc càng không còn chỗ để uốn — tại nút, các thanh tranh nhau cùng một khoảng không gian.
  • Giai đoạn thi công thì không đổi được nữa. Cách duy nhất còn lại là điều chỉnh ở giai đoạn thiết kế.

Khởi công mà không kiểm tra trước thì phải làm lại nhiều lần, và phần lớn chi phí lẫn thời gian đổ lên công trường. Thông lệ này không đến từ văn hoá, mà là kết quả của những tổn thất đã trả.

Đây không phải thứ có thể sửa khi đang thi công. Vì thế nó được kéo lên giai đoạn thiết kế.

Việc kéo lên trước đó gọi là front loading: xử lý ngay trong thiết kế những vấn đề sẽ bùng ra khi thi công. Bốn bước dưới đây chính là quy trình thực hiện khái niệm ấy. Trước nay, câu hỏi “cái này sẽ được làm ra thế nào” chỉ được chốt tại chỗ công ty thiết kế và bộ phận thiết kế của nhà thầu gặp nhau ngay trước khi vào thi công. Front loading là kéo cuộc trao đổi đó vào bên trong giai đoạn thiết kế.

Mô hình 3D một tầng được bố trí thép tự động, phân màu theo đường kính
Toàn bộ một tầng đã bố trí thép. Phân màu theo đường kính thì thấy ngay chỗ nào dày đặc. Trạng thái này lâu nay được phán đoán qua hai bản vẽ.

3STEP 01 — Không phải cả công trình, mà từ những vị trí khó

Điểm chung của các công ty không quyết được bước đầu là đặt phạm vi bằng cả công trình. Ở quy mô đó thì không thể đánh giá chi phí lẫn thời gian. Hãy thu phạm vi khởi đầu về một thứ — những vị trí mà bản vẽ 2D gần như không kiểm tra được.

Tiêu chí nhận diệnVì sao khó
Trục cột và dầm giao nhau xiênMặt cắt được vẽ với giả định trực giao, nên vị trí xung đột thực tế không hiện lên bản vẽ
Móng cách chấnBản neo, bu lông neo và thép chủ chồng nhau trong đoạn hẹp; chỉ nhìn mặt cắt cấu kiện thì không đánh giá được khoảng hở
Nút có dầm đến từ nhiều hướngThép lớp trên và lớp dưới của mỗi hướng cùng đòi một cao độ
Vùng thép dày đặcTuân thủ đủ mọi quy định thì không còn chỗ vật lý để đặt thép

Sản phẩm của bước này là danh sách vị trí mục tiêu. Chưa dựng mô hình. Chỉ thống nhất sẽ xem ở đâu.

4STEP 02 — Những gì phải chốt trước cả BIM

Bố trí cốt thép không chỉ do tiêu chuẩn quyết định. Phần tiêu chuẩn để ngỏ sẽ do cách làm của công ty và công trường lấp vào. Dựng mô hình khi chưa thống nhất cách làm đó thì thế nào cũng có người nhìn khối lượng và nói “chỗ chúng tôi không làm vậy”.

Hạng mục cần thống nhấtChốt điều gì
Lớp bảo vệLấy mặt nào làm chuẩn để áp lớp bảo vệ thiết kế
Thanh dàiChấp nhận chiều dài ngoài định hình đến mức nào
Chiều dài dự phòngChừa bao nhiêu cho gia công và lắp dựng
Kiểu nốiNối chồng, nối cơ khí hay hàn — áp cho vị trí nào
Thứ tự ưu tiên của quy định neoKhi quy định có thể hiểu theo nhiều cách thì ưu tiên cái nào
Một cách hiểu về quy định neo, một lựa chọn kiểu nối — khối lượng xê dịch hàng tấn. Điền xong bảng này trước quyết định kết quả nhiều hơn là dựng được mô hình sớm một ngày.

5STEP 03 — Quy trình BIM cốt thép

Đây chính là quy trình. Nhà thầu hay công ty thiết kế đều có thể tự dựng quy trình này trong nội bộ, hoặc giao cho chúng tôi. Cách nào thì trình tự cũng như nhau. Nếu chưa có nhân sự 3D, bắt đầu bằng việc thuê ngoài rồi chuyển vào nội bộ ở STEP 04 cũng là một lộ trình.

Có hai lối vào. Nếu có dữ liệu thiết kế kết cấu (SS7), chúng tôi đọc thẳng — đường ngắn nhất, và thường là lối của các công ty thiết kế kết cấu. Nhà thầu và đơn vị làm dịch vụ BIM không nhận được bản gốc thiết kế thì bắt đầu bằng nhận diện bản vẽ 2D (DWG).

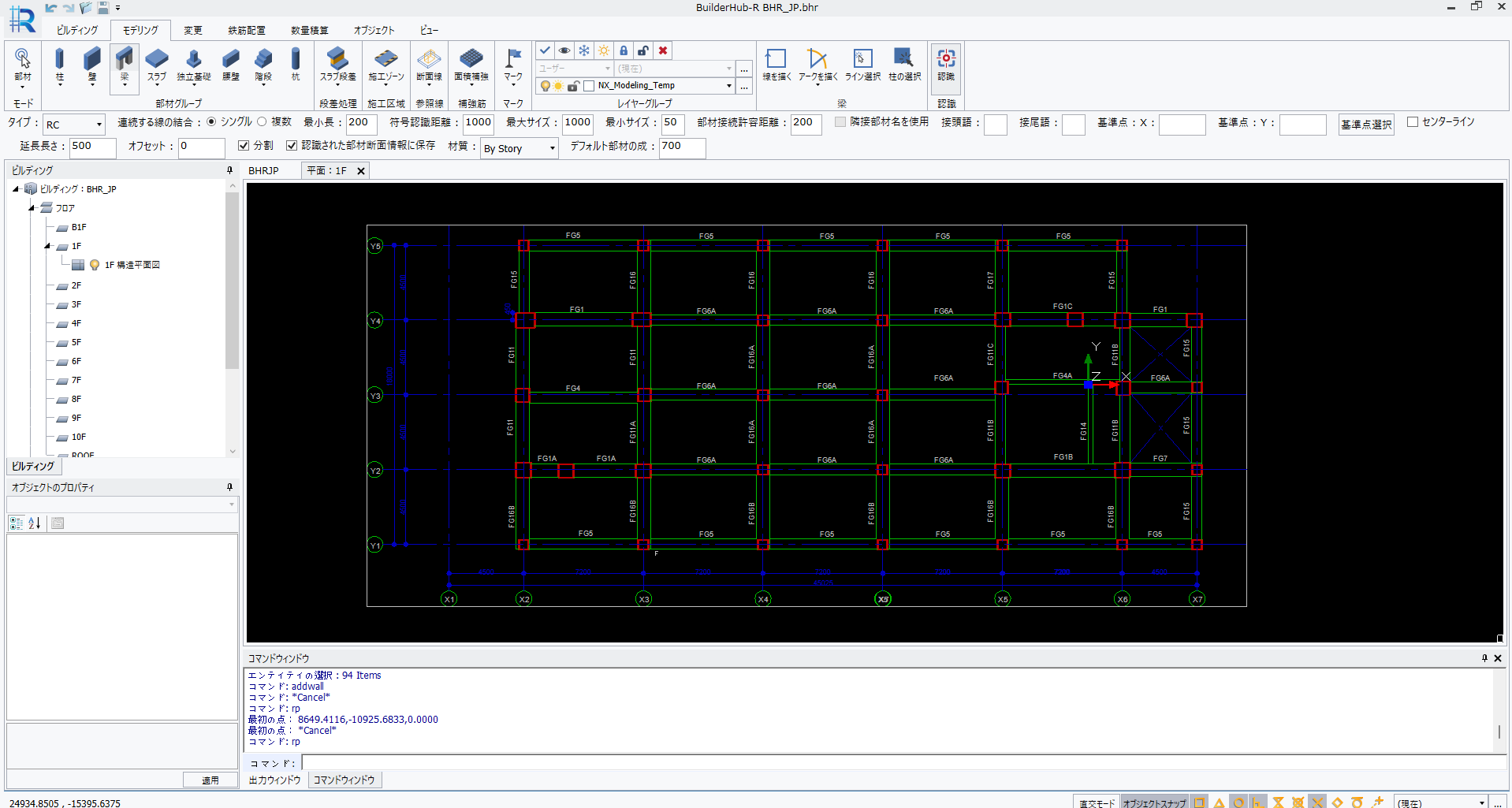

Bản vẽ kết cấu 2D vừa được nạp vào phần mềm

Trước nhận diện

Bản vẽ mặt bằng kết cấu gốc, nạp nguyên trạng

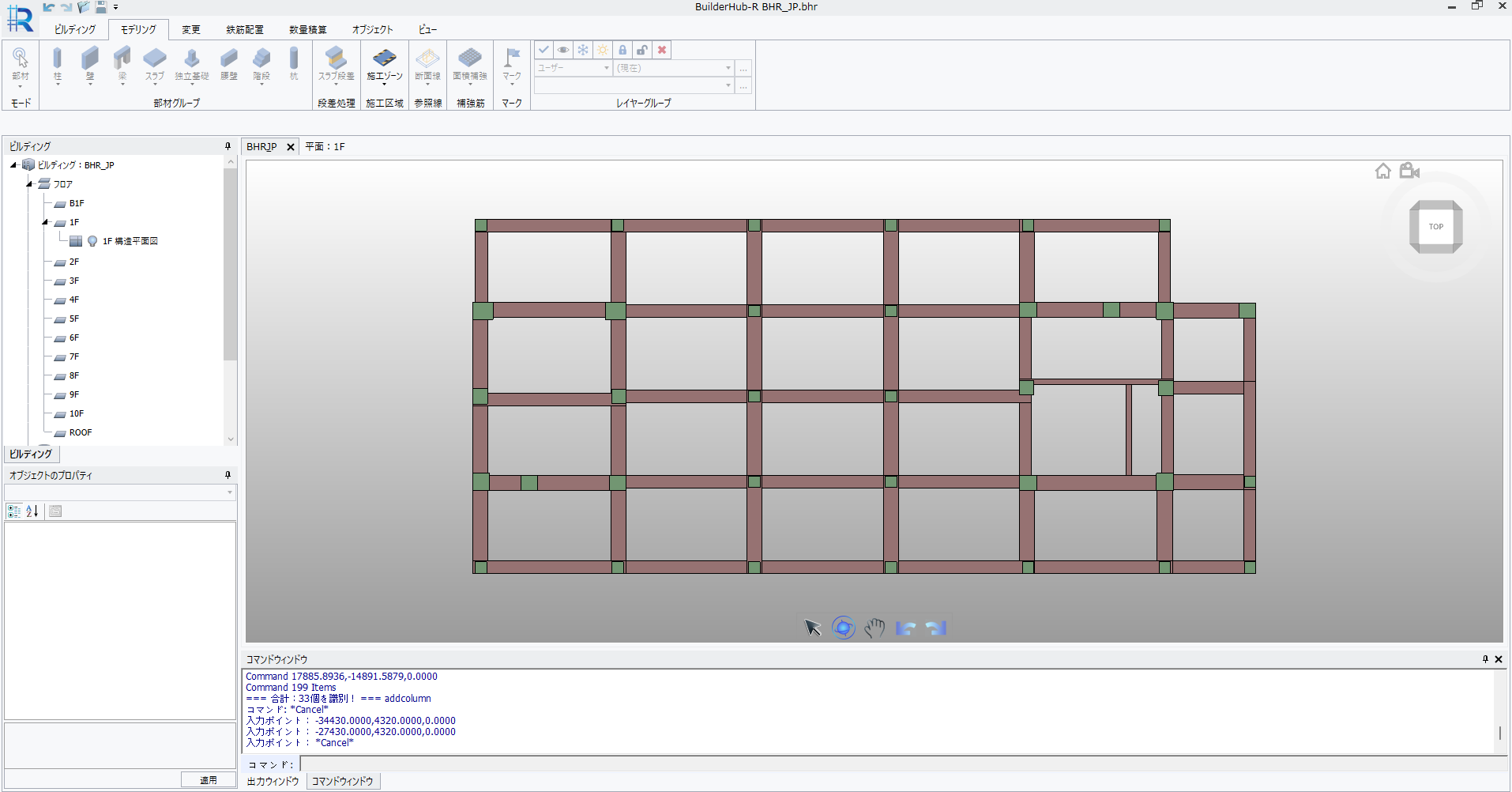

Khung 3D được tạo tự động sau khi nhận diện

Sau nhận diện

Cột, dầm, sàn được nhận diện thành cấu kiện và dựng thành khung

Không có dữ liệu thiết kế vẫn bắt đầu được. Nhận diện bản vẽ để dựng khung, rồi bố trí thép lên đó.

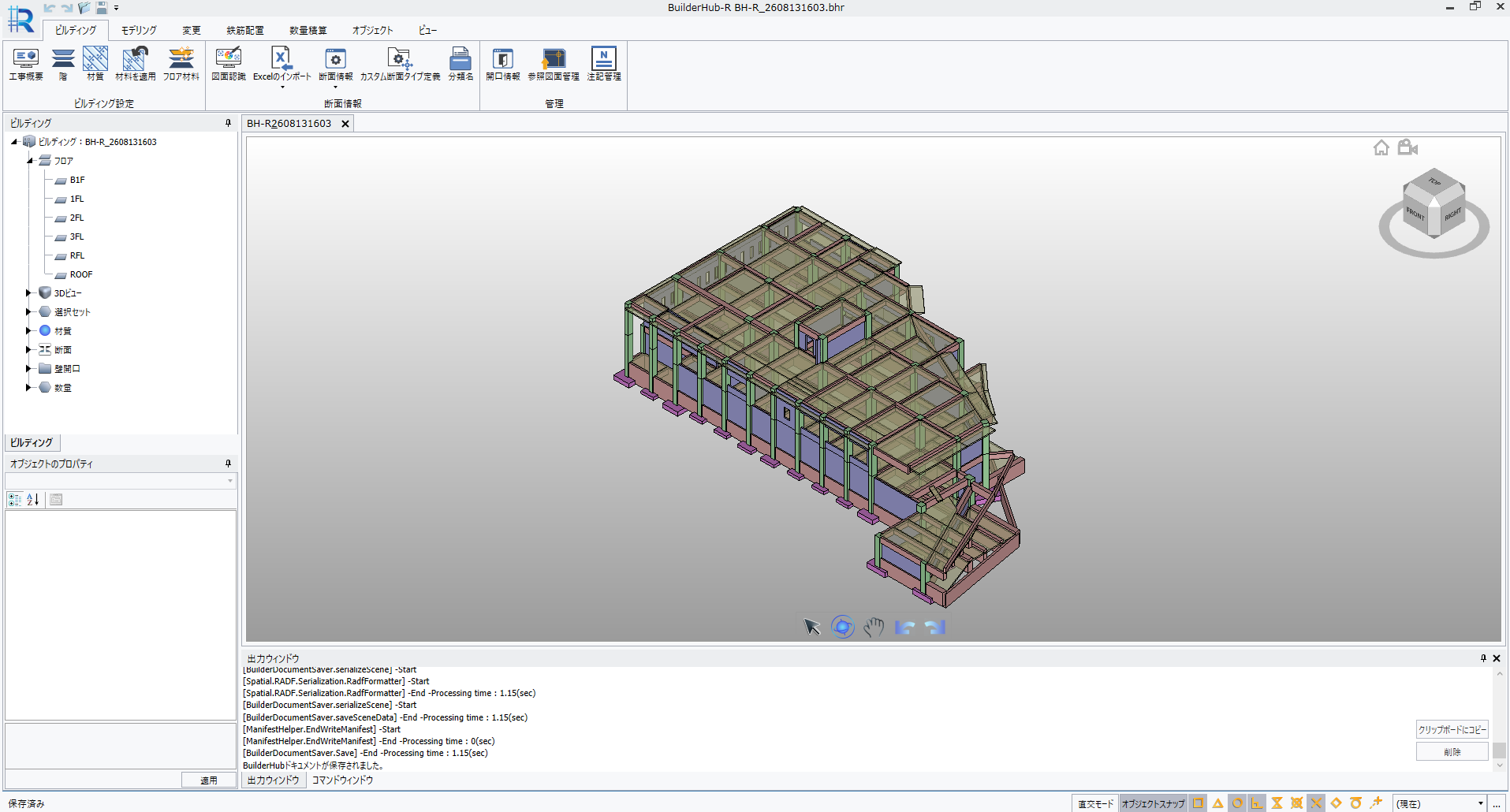

Mô hình 3D khung công trình được tạo từ dữ liệu SS7
Lối SS7. Đọc thẳng dữ liệu thiết kế kết cấu để dựng khung, bỏ qua bước nhận diện bản vẽ.

Khung dựng xong thì mô hình cốt thép 3D được tạo tự động — neo, lớp bảo vệ, vị trí nối và bán kính uốn đều theo kích thước thật. Bao gồm cả những chỗ tốn công nhất: nút khung, chân cột lộ, sàn nghiêng, cầu thang. Khối lượng mô hình hoá vốn mất vài ngày giảm đi đáng kể.

Tiếp theo là tự động phát hiện và xử lý xung đột. Xung đột hiện ra thành danh sách, còn trên 3D thì phần chồng lấn được ghi bằng milimét. Dịch thanh thép đúng con số đó, hoặc đổi chiều dài, góc, rồi kiểm tra lại ngay trong cùng màn hình.

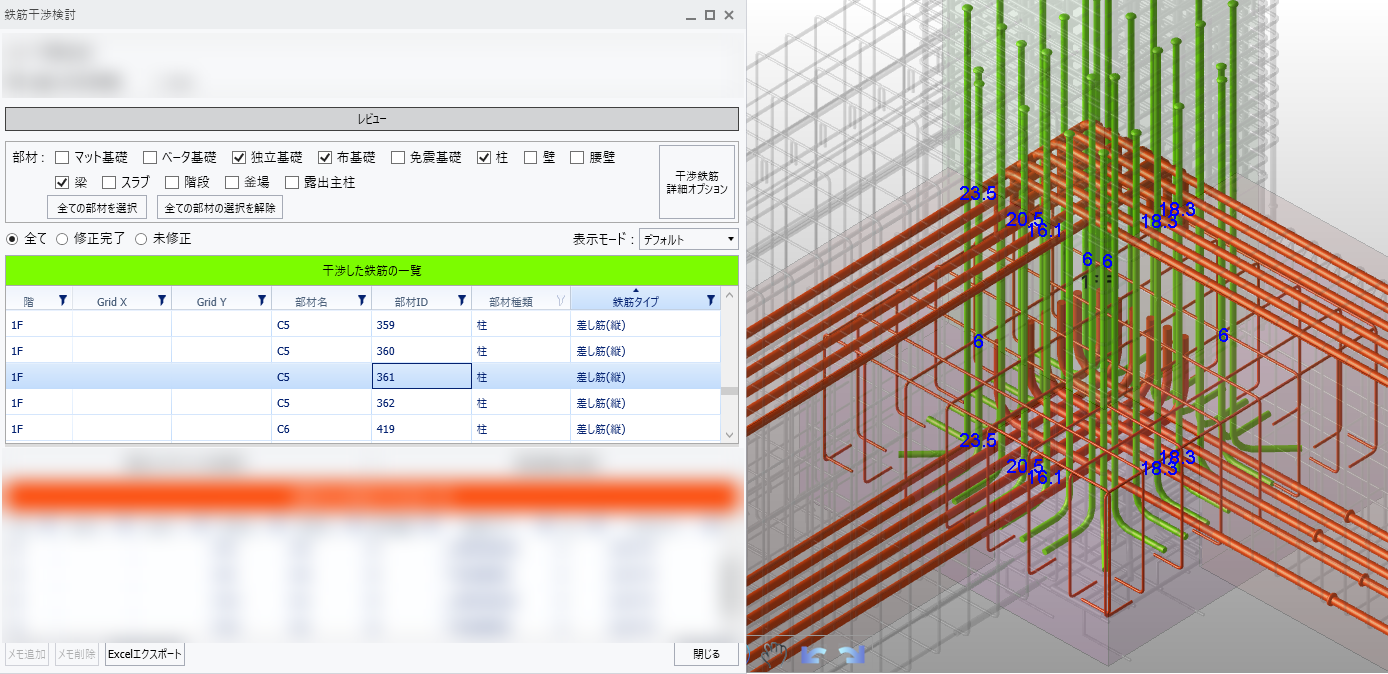

Danh sách thép xung đột bên trái, khung nhìn 3D bên phải ghi phần chồng lấn bằng milimét
Bắt đầu bằng việc cầm sẵn danh sách. Xác định đến tầng, trục, tên cấu kiện và ID thanh thép; trên 3D ghi phần chồng lấn bằng mm.

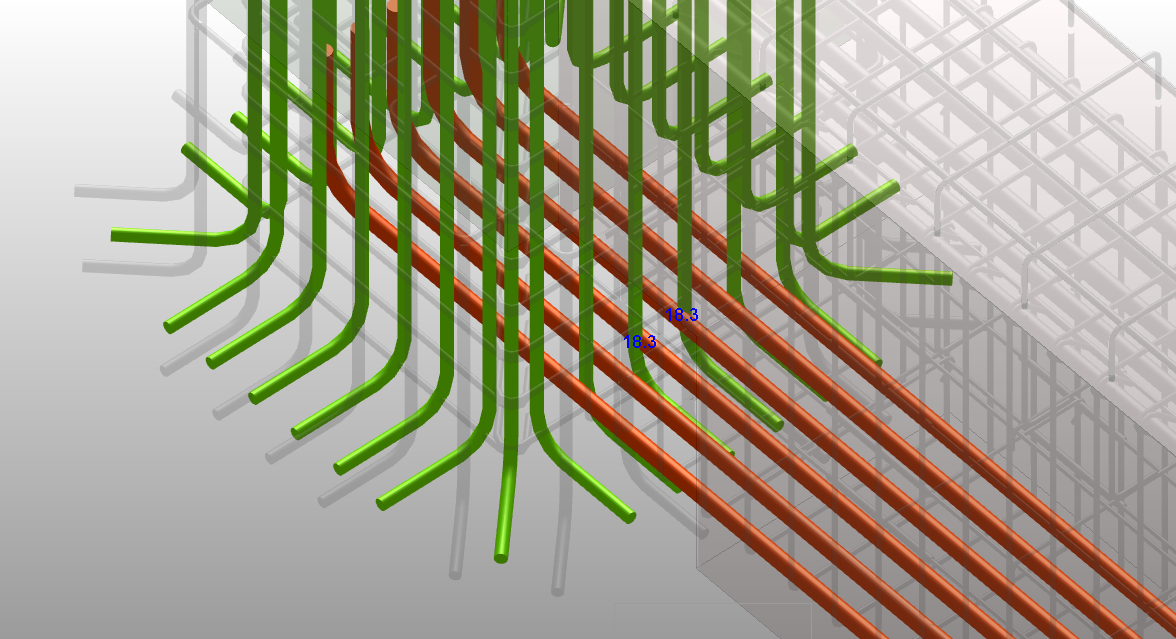

Nút khung có hiển thị trị số xung đột

Trước khi sửa

Phần chồng lấn giữa thép chủ dầm và thép chủ cột được ghi rõ

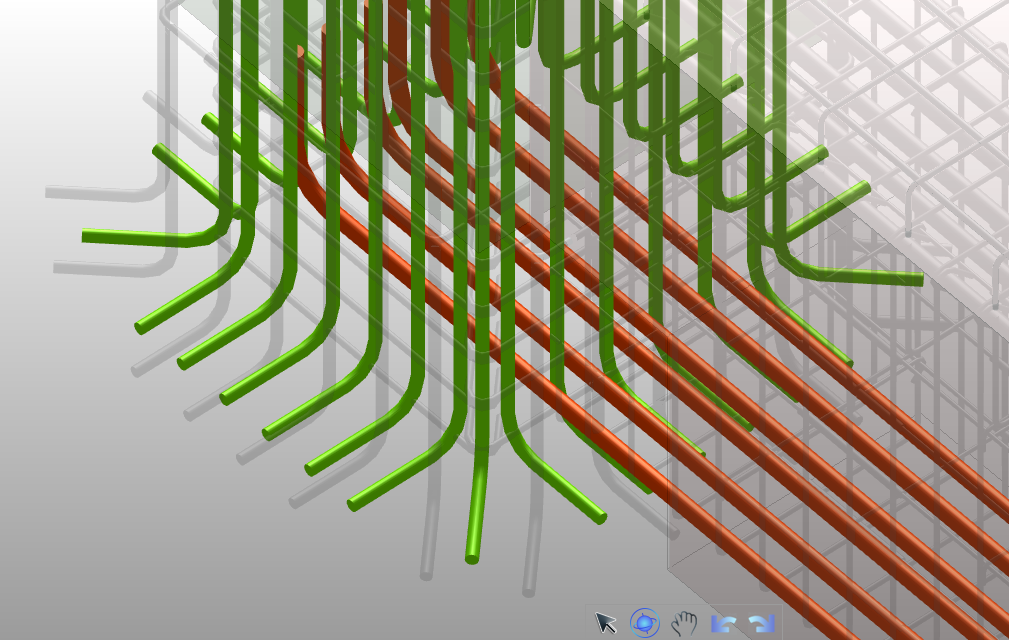

Vẫn nút đó sau khi dịch thanh thép, không còn hiển thị xung đột

Sau khi sửa

Dịch đúng trị số đã ghi, xung đột biến mất

Công đoạn phải vẽ ra để đi tìm xung đột biến mất. Tìm, dịch, kiểm tra lại — gọn trong một màn hình.

Cuối cùng là phản ánh thay đổi. Khi khoảng hở hoặc chiều dài neo không đủ và phải đổi kích thước cấu kiện hay cách bố trí, chỉ cần sửa giá trị là vị trí đó được bố trí thép lại ngay. Chỉ khi thay đổi không còn đáng sợ thì việc điều chỉnh ở giai đoạn thiết kế mới khả thi.

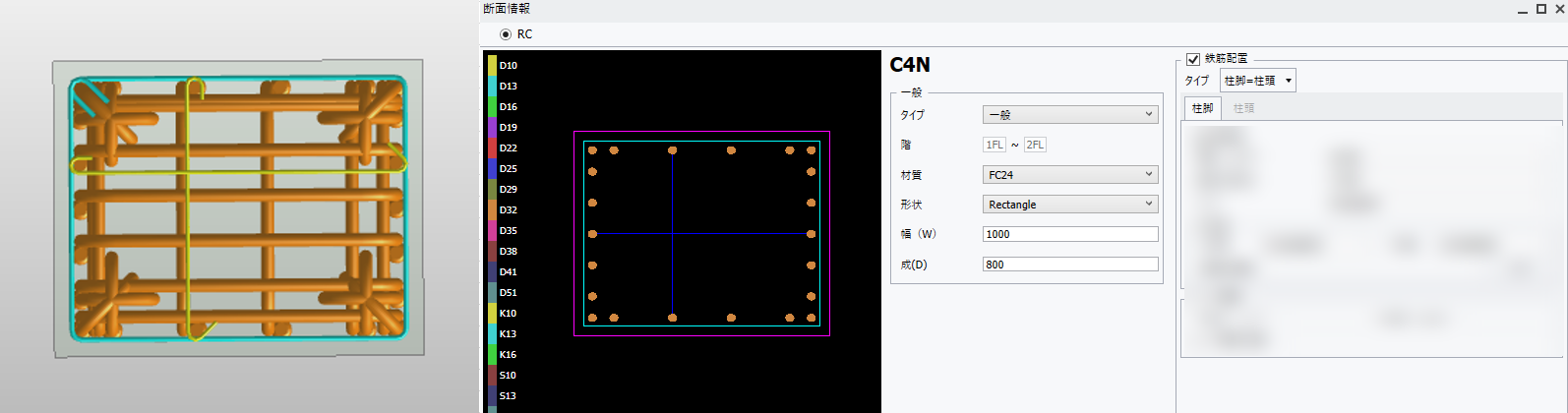

Hộp thoại thông tin mặt cắt cột với thông số thép chủ và thép đai

Trước thay đổi

Màn hình nhập kích thước mặt cắt và điều kiện bố trí thép

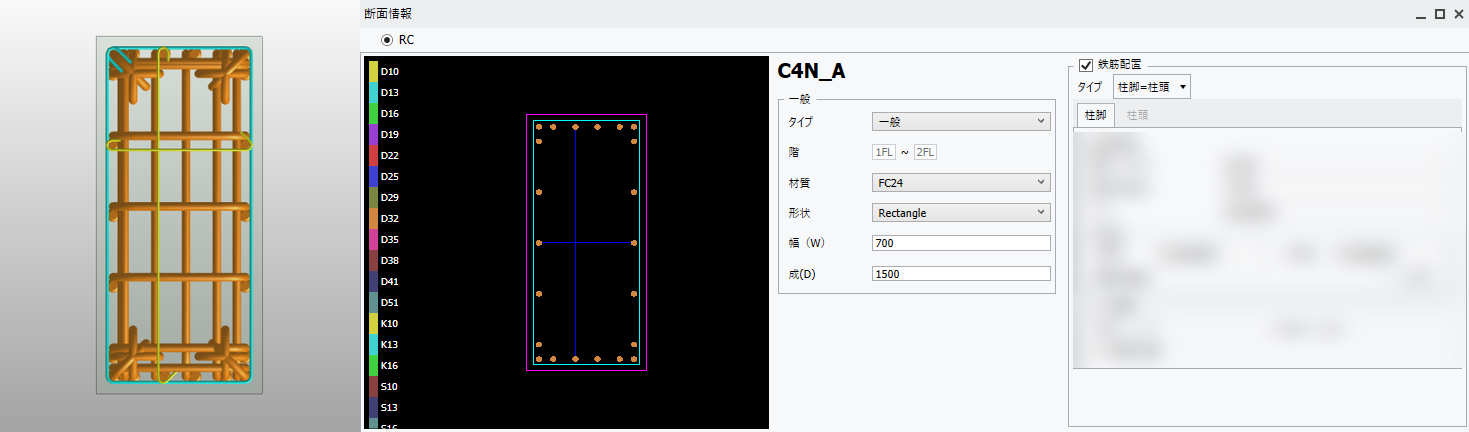

Cột được bố trí thép lại ngay theo điều kiện đã đổi

Sau thay đổi

Đổi giá trị là vị trí đó được bố trí thép lại lập tức

6STEP 04 — Đưa vào nội bộ

Khi quy ước và kết quả đã ổn định thì chuyển vào trong. Thứ được chuyển không phải công cụ mà là các quy ước đã thống nhất ở STEP 02. Chính vì đã được ghi thành văn bản nên mới chuyển được, và từ đó phán đoán về cốt thép tích lại thành dữ liệu của chính công ty.

Đừng đảo ngược thứ tự. Đưa công cụ vào nội bộ trước khi có quy ước thì việc quyết định các giá trị lại dồn về một người — đúng vấn đề ban đầu.

7Ba thứ STEP 03 để lại

Chạy xong STEP 03 một lần, ba thứ này còn lại trong tay.

  • Mô hình đã xử lý xung đột — mô hình cốt thép mang theo ghi nhận chỗ nào xung đột và đã xử lý ra sao, cùng báo cáo kết quả kiểm tra.
  • Bảng khối lượng truy vết được — không phải con số tổng, mà còn nguyên công thức: từ cấu kiện nào, thanh thép nào.
  • Mô hình Revit — không phải bản sao hình học, mà là đối tượng Revit trong đó từng thanh thép mang dữ liệu bố trí.
Bảng khối lượng hiển thị ID cấu kiện, loại thép và công thức tính trên từng dòng
Bảng khối lượng. ID cấu kiện, loại thép và công thức nằm lại trên từng dòng, nên truy được con số đến từ đâu. Thiết kế đổi thì tự tính lại. (Cột công thức đã được che.)

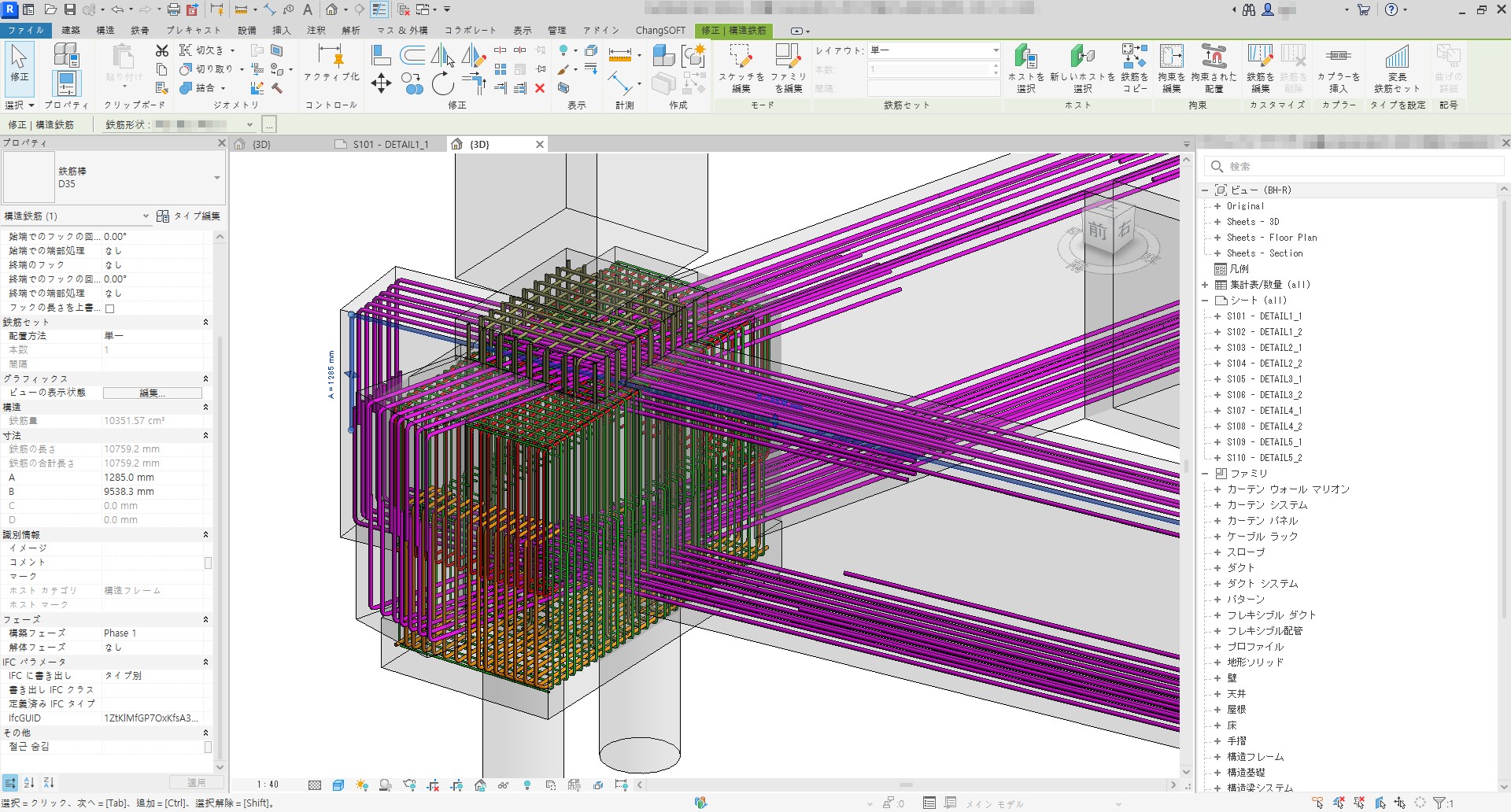

Chọn một thanh thép trong Revit, bảng thuộc tính hiển thị dữ liệu bố trí
Mô hình Revit. Chọn một thanh là đọc được hình dạng, chiều dài, cách xử lý móc. Kết quả chuyển đổi bằng BuilderHub-C.

8Thực tế đã được dùng như thế nào

Hai công việc đã thực hiện, ẩn danh theo yêu cầu của khách hàng.

Khách hàng đang gặp gìChúng tôi đã làm gì
Công ty A
(nhà thầu chính)
Đã tự làm mô hình cốt thép, kiểm tra xung đột và triển khai bản vẽ bằng Revit, nhưng mất nhiều thời gian và khó đạt mức bố trí dùng được ngay ngoài công trườngChúng tôi trực tiếp mô hình hoá nút kết hợp móng cách chấn, móng đơn và phần ngầm, rồi chuyển đổi sang Revit và triển khai bản vẽ — ở công việc này giao trong vòng hai tuần
Công ty B
(nhà thầu chính)
Chênh lệch lớn giữa khối lượng theo định mức công và khối lượng thi công thực tếMô hình hoá 3D đúng theo hình dạng bố trí thực tế để bóc khối lượng, rồi so với số liệu cũ và tách rõ chênh lệch đến từ đâu
Điều đáng chú ý ở Công ty A là họ đã dùng Revit từ trước. Không phải “vì không có Revit”, mà là “vị trí mà có Revit cũng không xong”. Công ty B chính là minh chứng cho mục 4 — họ đã tự trải nghiệm việc quy ước khác nhau thì khối lượng khác nhau.

9Vì sao là lúc này — và những gì còn chưa làm được

Trước đây, bản vẽ chưa chốt kỹ thì nhà thầu vẫn kiểm tra lại giúp. Gần đây, khi dư địa về chi phí và thời gian không còn, trách nhiệm ngày càng được quy cả về phía thiết kế. Nghĩa là công ty thiết kế đã có lý do để bắt đầu ngay, và điều đó gắn thẳng với các thống nhất ở mục 4.

Thời gian lập mô hình cốt thép và kiểm tra xung đột tại nút giảm khoảng 75%. (So sánh nội bộ của chúng tôi, tính trên một nút)

Xin nói thẳng những điều còn chưa làm được.

  • Triển khai bản vẽ trực tiếp nằm trong lộ trình — hiện bản vẽ được tạo qua bước chuyển đổi Revit.
  • Xuất IFC trực tiếp cũng nằm trong lộ trình
  • Tiêu chuẩn bố trí thép được triển khai theo JIS.

Không cần mô hình hoá tất cả. Chỉ cần bắt đầu từ một vị trí mà bản vẽ 2D chưa từng cho bạn thấy.
