Cả hai bản vẽ đều đúng. Vấn đề là ngoài công trường, chúng nằm vào cùng một chỗ

1Hai bản vẽ đều đúng, nhưng ghép lại thì sai

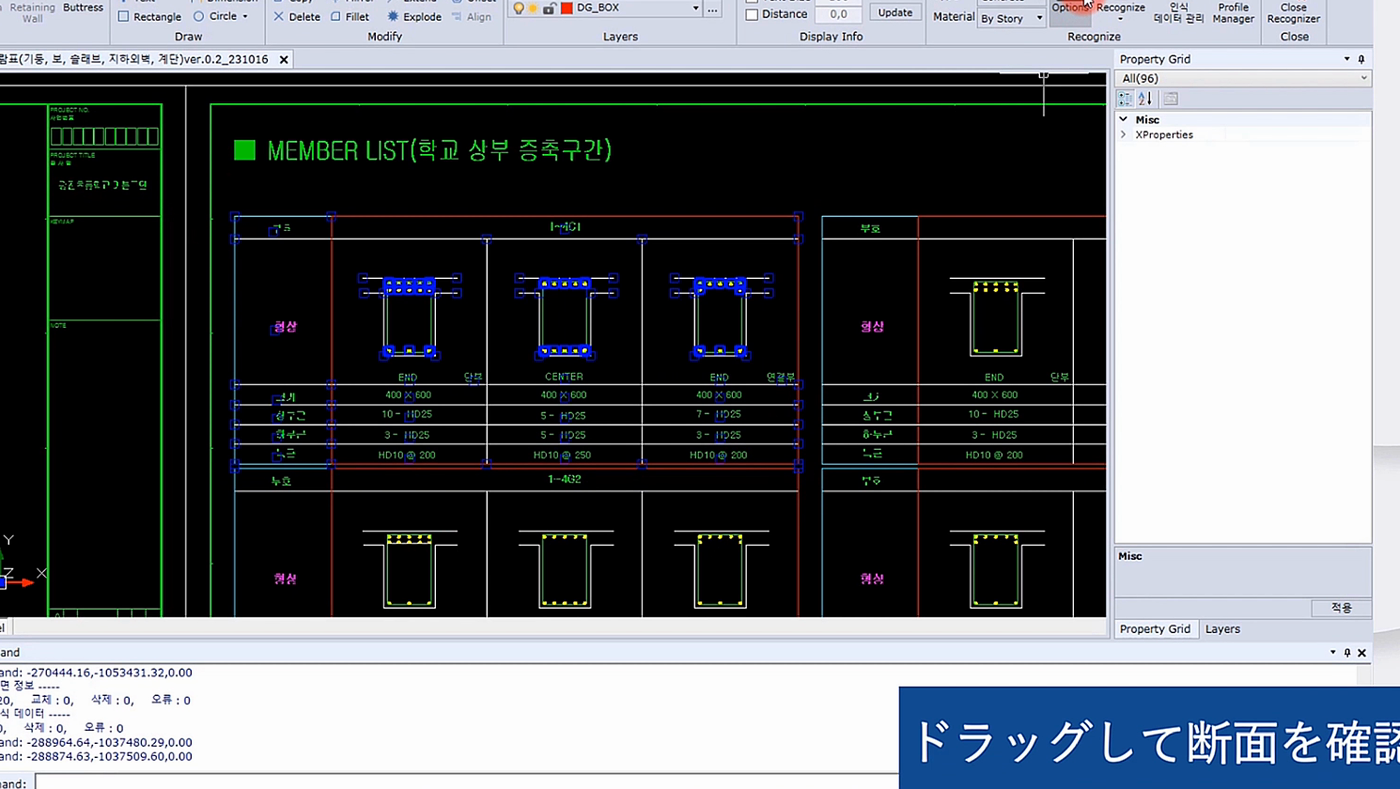

Thiết kế kết cấu được triển khai theo từng cấu kiện. Cột nằm trong bảng thống kê cột kèm mặt cắt chi tiết; dầm nằm trong bảng thống kê dầm kèm mặt cắt chi tiết. Mỗi cấu kiện đều qua bước kiểm tra tiết diện, hàm lượng thép cũng thoả tiêu chuẩn.

Vấn đề là các bản vẽ này không biết đến nhau.

Mặt cắt cột không thể hiện có bao nhiêu dầm gác vào cột đó theo mấy phương. Mặt cắt dầm không thể hiện thép chủ của nó đi qua cột ở cao độ nào. Cả hai đều chính xác, nhưng điểm mà chúng gặp nhau lại không thuộc phạm vi của bên nào.

Vì vậy suốt một thời gian dài, chỗ này được lấp bằng kinh nghiệm con người. Người kiểm tra lành nghề đặt chồng hai bản vẽ và dựng chiều thứ ba trong đầu. Có ngày trót lọt, có ngày không. Và ngày không trót lọt thì ta biết được ở ngoài công trường.

2Điều thực sự xảy ra tại nút khung

Tại nút giao dầm — cột, tất cả những thứ sau cùng đổ về một chỗ.

• Thép chủ cột xuyên suốt tầng theo phương đứng. Đây là loại thép khó dịch chuyển nhất.
• Cốt đai bó thép chủ theo phương ngang, và khoảng cách đai dày lên trong vùng nút.
• Thép lớp trên và lớp dưới của dầm đi vào theo phương dọc dầm, xuyên qua cột hoặc neo vào cột.
• Mối nối, chiều dài neo và lớp bê tông bảo vệ lại đặt thêm điều kiện riêng lên trên tất cả.

Mỗi thành phần đều cố giữ đúng quy định của mình. Xung đột nảy sinh khi những quy định đó cùng đòi một khoảng không gian. Chỉ chênh vài milimét, thép chủ cột lại đứng đúng chỗ mà thép lớp dưới của dầm phải đi qua.

Đây không phải lỗi thiết kế. Đây là điểm mù mang tính cấu trúc, do chính cách kiểm tra theo từng cấu kiện sinh ra.

3Phát hiện ngoài công trường thì khác gì

Xung đột thường chỉ hiện ra khi công tác cốt thép đã đi được khá xa — đúng lúc thợ thép định đặt thanh thép dầm vào. Từ đó trở đi, trình tự sẽ như sau.

• Kiểm tra tại hiện trường đúng như bản vẽ, hay là sai số thi công?
• Kiểm tra kết cấu có được phép dịch thanh thép không, và dịch rồi thì khả năng chịu lực có bị ảnh hưởng không?
• Trao đổi với thiết kế chờ kỹ sư kết cấu phản hồi.
• Thi công lại tháo lồng thép ra và làm lại.

Mỗi bước lại có một bên khác tham gia, và phần lớn diễn ra trong lúc các công tác tiếp theo phải dừng. Nếu lịch đổ bê tông đã chốt thì áp lực còn lớn hơn nữa.

4Bố trí cốt thép trên mô hình 3D nghĩa là gì

Bản thân việc dựng mô hình 3D không phải là lời giải. Nếu chỉ có hình khối là ba chiều còn cốt thép thì chưa có, nút khung vẫn trống rỗng như cũ.

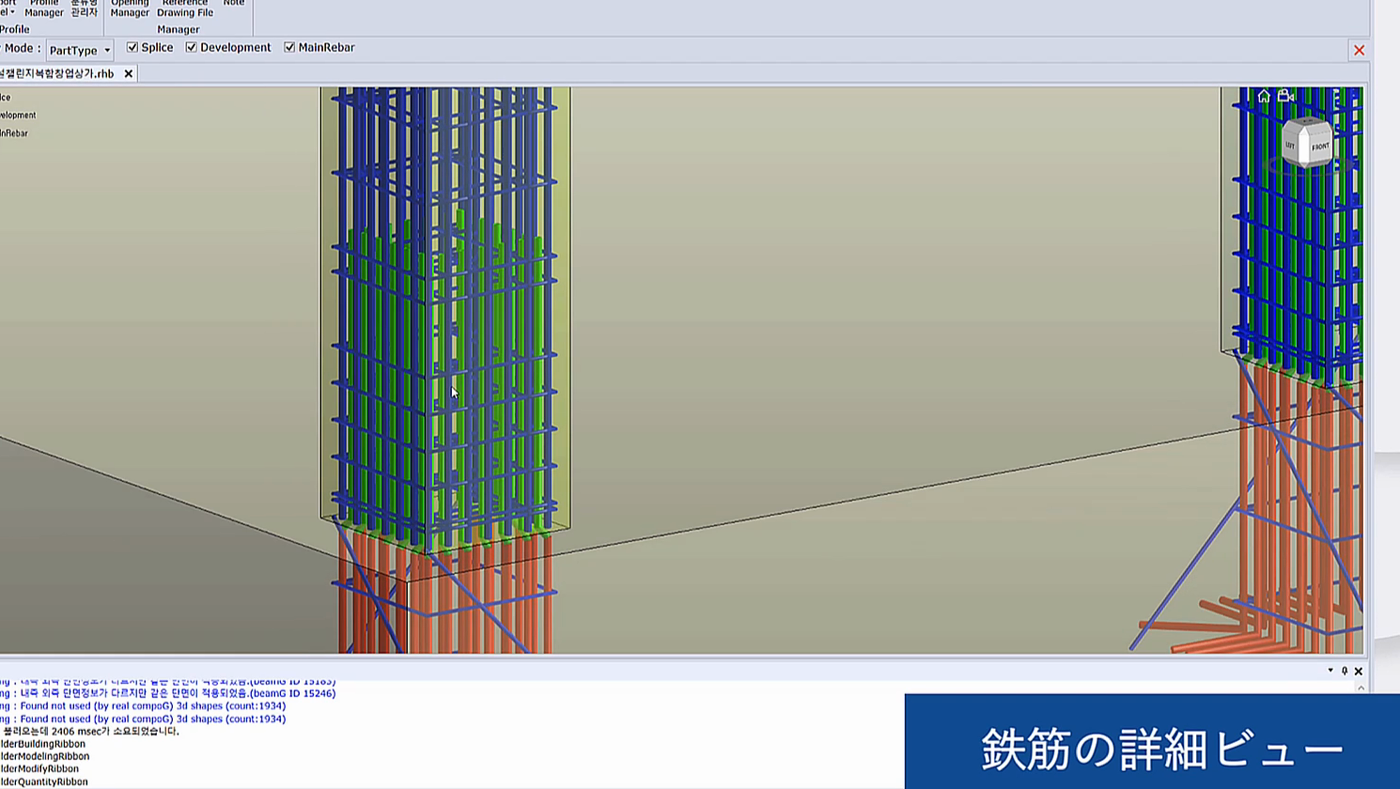

Ý nghĩa chỉ bắt đầu khi cốt thép đi vào mô hình đúng như hình dạng thật. Lúc đó mới có thể tính toán để phán định hai thanh thép có chiếm cùng một toạ độ hay không. Việc mà người kiểm tra vẫn phải tưởng tượng bằng cách chồng hai bản vẽ, nay trở thành đối tượng có thể dò tìm được.

BuilderHub-R xử lý quá trình này theo trình tự sau.

• Chọn cấu kiện cần kiểm tra cột, dầm, vách, móng.
• Thiết lập dung sai xung đột khoảng chồng lấn tối thiểu cho phép, tính bằng milimét, để kết quả phản ánh đúng mức được chấp nhận trong thực tế.

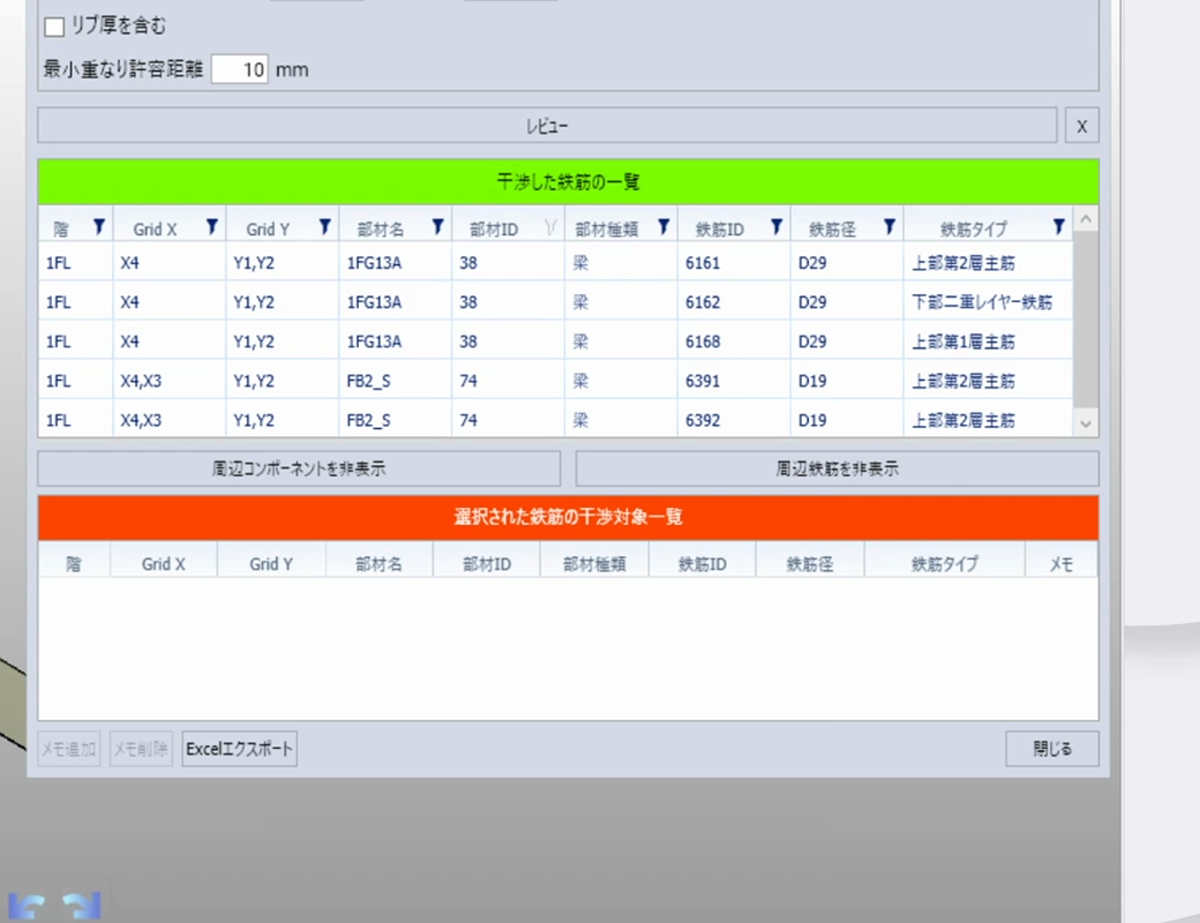

• Chạy dò xung đột kết quả hiện ra dưới dạng danh sách, xác định đến tận tầng, trục, tên cấu kiện, mã thanh thép và loại thép.

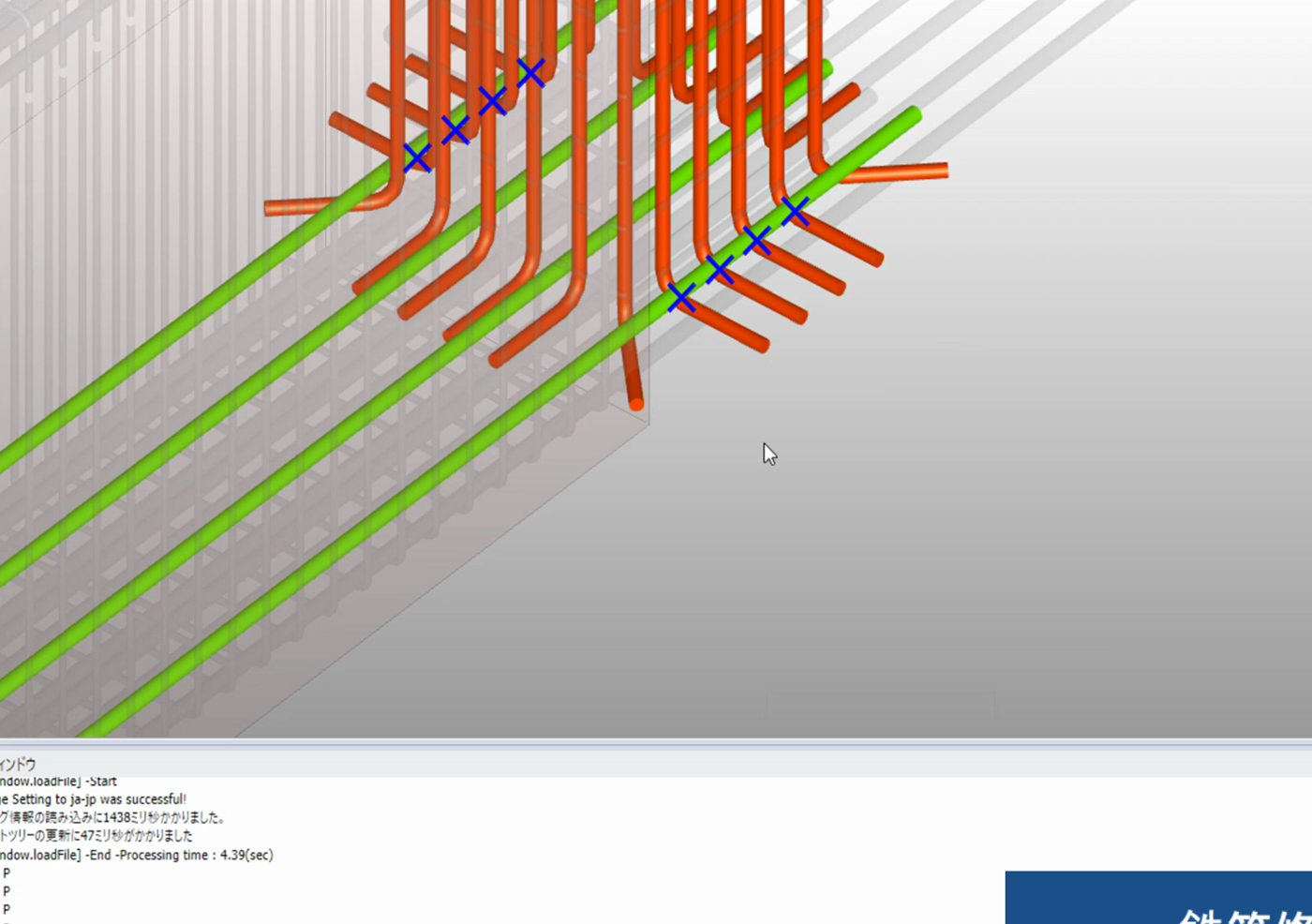

• Chỉnh sửa cốt thép chọn một dòng rồi dịch chuyển thanh thép đó, hoặc hiệu chỉnh chiều dài.
• Kiểm tra lại chạy dò một lần nữa để xác nhận xung đột đã được xử lý.

Mục cuối mới là điều quan trọng. Chỉ khi việc kiểm tra lại sau khi sửa cũng nằm gọn trong cùng một công cụ, thì kiểm tra mới thôi là một lần soát cho có và trở thành một quy trình.

5Không phải tự động “đặt”, mà tự động “thiết lập”

Công cụ vẽ cốt thép tự động thì có nhiều. Điểm khác biệt của BuilderHub-R là nó phán định các điều kiện.

Nối ở đâu, neo bao nhiêu, lớp bảo vệ dày bao nhiêu, cắt theo chiều dài thanh thương phẩm ra sao — đó không phải là vẽ, mà là thiết lập. Và chỉ khi phần thiết lập này chính xác trên từng cấu kiện thì xung đột hiện ra ở nút khung mới là xung đột thật. Nếu thiết lập sai, kết quả dò sẽ đầy cảnh báo giả, và rồi chẳng ai còn mở danh sách đó ra xem nữa.

Phiên bản hiện tại hỗ trợ tiêu chuẩn bố trí cốt thép JIS (Nhật Bản).

6Xem trên màn hình

Diễn giải bằng lời thì vẫn trừu tượng. Xem trực tiếp sẽ nhanh hơn: nút khung nơi thép dầm đi giữa các thanh thép cột, danh sách xung đột dò được, và cả bước xử lý.

7Tóm lại

• Bản vẽ 2D được lập theo từng cấu kiện. Điểm các cấu kiện gặp nhau không thuộc phạm vi của bản vẽ nào.
• Xung đột không phải lỗi thiết kế, mà là điểm mù do chính cách kiểm tra theo cấu kiện tạo ra.
• Thứ quyết định mức độ nghiêm trọng không phải bản thân xung đột, mà là thời điểm phát hiện.
• Bố trí cốt thép trên mô hình 3D kéo thời điểm đó về trước khi thi công.

Cả hai bản vẽ đều đúng. Thứ còn thiếu chỉ là đặt cả hai vào cùng một khoảng không gian mà thôi.
