Revit 2027 đã cải tiến chức năng cốt thép. Vậy REBO làm gì?

1Revit 2027 thay đổi gì về cốt thép

Dưới đây là các mục liên quan đến cốt thép trong tài liệu chính thức “What's New in Revit 2027” của Autodesk. Tất cả đều là chức năng đã phát hành. Không có mục cốt thép nào được ghi là Tech Preview.

Blog của Autodesk mô tả: “khi cấu kiện chứa cốt thép (host) thay đổi, cốt thép cũng thay đổi theo; việc bố trí, mối nối và khoảng cách được tự động cập nhật theo quy tắc”. Chức năng cốt thép đi theo cấu kiện khi cấu kiện thay đổi và chức năng sao chép cốt thép sang cấu kiện tương tự (Propagate Rebar, 2023) đã có từ trước. Bản 2027 mở rộng phạm vi đi theo sang cấu kiện cong và thép dọc đi theo thép đai. “Quy tắc” ở đây là công thức khoảng cách và quy tắc mối nối do người dùng nhập. Tài liệu công bố không nói rằng vị trí mối nối hay chiều dài neo được xác định theo tiêu chuẩn bố trí cốt thép của một quốc gia cụ thể. Chức năng mối nối có trong Revit từ bản 2025. Chiều dài nối chồng do người dùng nhập trực tiếp, hoặc bằng bội số do người dùng đặt nhân với đường kính thanh thép.

Đây cũng là phần người dùng đã yêu cầu từ lâu. Ý tưởng “automatic rebar splitting” đăng trên Revit Ideas năm 2017 có 86 lượt đề xuất và hiện ở trạng thái “đã triển khai”. Người đăng viết rằng “mỗi đường kính thanh thép có chiều dài nối chồng khác nhau” và chia mối nối bằng tay mất 2 tuần. Ý tưởng “Rebar automation like steel connections” năm 2022 có bình luận: “tự động hóa trong lĩnh vực đúc sẵn và cốt thép chưa phát triển như mong đợi”. Ngay sau khi bản 2027 phát hành, trên Reddit r/Revit có bài viết với tiêu đề “WOWOW FINALLY AUTODESK LOOKED AT THE REBAR”.

2Công cụ cốt thép trong Revit đã đến đâu

Bài viết này chỉ xét các lựa chọn cho nhóm dùng Revit. Các nền tảng BIM độc lập như Tekla, ALLPLAN xử lý từ dựng mô hình đến dữ liệu gia công trong hệ sinh thái riêng, nên không đưa vào so sánh. Bảng dưới đây là phạm vi đã kiểm tra trên trang chính thức đối với chức năng có sẵn của Revit và các add-in chạy trên Revit.

Trong Revit, Autodesk tiếp tục tăng cường công cụ bố trí, còn các add-in đảm nhận việc tạo hàng loạt theo thiết lập và xuất bản vẽ. Tiêu chuẩn mà các add-in giới thiệu trong tài liệu công khai phần lớn là tiêu chuẩn châu Âu và Mỹ. Chúng tôi không tìm thấy add-in Revit nào công bố có tích hợp tiêu chuẩn bố trí cốt thép của Hàn Quốc (KCI, KSEA).

3Đặt cốt thép và xác định điều kiện là hai việc khác nhau

Tự động hóa bố trí cốt thép có hai lớp. Lớp thứ nhất là tự động bố trí (Auto-placing): tạo cốt thép và đặt vào không gian 3D. Phần lớn sản phẩm trong bảng trên thuộc lớp này. Lớp thứ hai là tự động thiết lập (Auto Configuration): xác định vị trí, chiều dài, phương thức mối nối, phương thức neo, chiều dày lớp bảo vệ và chiều dài tiêu chuẩn thanh thép theo điều kiện.

Tự động thiết lập không xong chỉ bằng cách nhập tiêu chuẩn. Cùng một tiêu chuẩn, việc so le mối nối ở đoạn nào, hay cắt thanh thép tiêu chuẩn dài bao nhiêu mét để đặt hàng là quyết định dựa trên thói quen tại công trường và kinh nghiệm. Nếu các quyết định này vẫn do người làm, mỗi lần đổi người phụ trách thì kết quả lại khác, và chênh lệch đó nằm nguyên trong bảng khối lượng.

4REBO làm gì

REBO đọc mô hình kết cấu Revit, nhận diện cột, dầm, vách, sàn, móng và tạo cốt thép theo KCI, KSEA. REBO không dừng ở việc đặt thép mà còn xác định vị trí mối nối, phương thức mối nối, neo, lớp bảo vệ và chiều dài tiêu chuẩn thanh thép theo điều kiện. Khi chốt bố trí thép, khối lượng cốt thép được tính lại ngay, và kết quả được kiểm tra bằng bảng thống kê của Revit. Hình dạng, chiều dài, số lượng của từng thanh thép được lưu dưới dạng thuộc tính Revit.

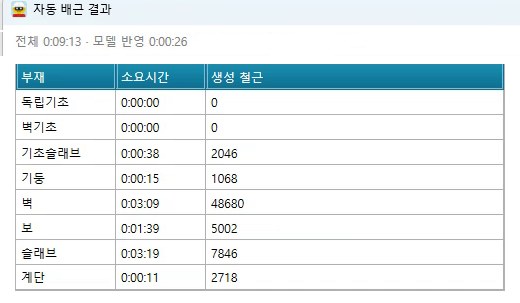

Với một tòa nhà thực tế, REBO đọc 778 cấu kiện và tạo 67.360 thanh thép trong 9 phút 13 giây (đo nội bộ, bao gồm thời gian ghi vào mô hình Revit). Mọi thao tác thực hiện trong Revit, không cần chuyển sang phần mềm khác.

REBO được phát triển mới hoàn toàn trên nền Revit. Logic xác định dựa trên kinh nghiệm của các kỹ sư ChangSoft Global, những người đã lập kế hoạch và phát triển phần mềm tự động bố trí cốt thép trong gần 20 năm.

5Sau REBO là RV: kiểm tra bằng cùng một bảng khối lượng

Revit 2027 tự động đưa trọng lượng cốt thép vào bảng thống kê. Các add-in cũng giới thiệu chức năng tự động hóa bảng thống kê và bản vẽ. Phạm vi mà tài liệu công khai mô tả dừng ở bảng thống kê trong mô hình. Trong thực tế, khối lượng trở thành vấn đề ở bước sau đó. Khi thiết kế đổi từ R01 sang R02, cần trả lời cốt thép của cấu kiện nào tăng và vì sao, và công trình này nặng hơn hay nhẹ hơn các công trình tương tự mà công ty đã làm.

RV là dịch vụ web của ChangSoft Global. Chỉ cần kéo thả bảng khối lượng do REBO xuất ra, RV tích lũy thành dữ liệu kết cấu của công ty. Khi dùng REBO và RV cùng nhau, có thể làm những việc sau.

5.1Xem thay đổi thiết kế theo từng cấu kiện

So sánh tối đa 4 phiên bản sửa đổi cạnh nhau trong 3D. Phần thêm hiển thị màu xanh lá, phần sửa màu cam, phần xóa màu đỏ. Chênh lệch được tính tự động từ tổng khối lượng đến từng tầng, cấu kiện và mã cấu kiện. Trường hợp hình dạng bê tông không đổi nhưng chỉ cốt thép thay đổi được phân loại riêng là “thay đổi điều kiện bố trí thép”. Chọn một mục trong danh sách thay đổi thì mô hình 3D hiển thị cấu kiện đó; chọn cấu kiện trong 3D thì danh sách tìm đến mục tương ứng.

5.2Lịch sử thay đổi được lưu bằng số liệu

Xu hướng bê tông, ván khuôn, cốt thép theo từng phiên bản được lưu dưới dạng biểu đồ, kèm lý do thay đổi. Báo cáo so sánh khối lượng xuất ngay ra Word, PDF. Khi người phụ trách thay đổi, quá trình khối lượng đi đến giá trị hiện tại vẫn được lưu lại.

5.3Mức chuẩn của công ty và đối chiếu với bóc tách 2D

RV nhóm các dự án cùng công năng và loại kết cấu để hiển thị giá trị trung vị theo cấu kiện, nên biết ngay dự án mới lệch khỏi mức chuẩn của công ty bao nhiêu. Khi đặt kết quả bóc tách 2D của đơn vị dự toán và khối lượng BIM trong cùng một bảng, chênh lệch hiển thị từ tổng khối lượng đến từng cấu kiện, từng tầng; mỗi dòng được ghi nguyên nhân để xuất báo cáo đối chiếu.

Vì các bảng khối lượng do REBO xác định theo cùng một quy tắc được tích lũy, chênh lệch giữa các phiên bản có thể hiểu là “chênh lệch do thiết kế thay đổi”, không phải “chênh lệch do quy tắc khác nhau”. File gốc không được gửi đi. Bảng khối lượng được phân tích trong trình duyệt và chỉ lưu bản ghi số liệu. RV hiện là bản beta, miễn phí đến ngày 30/11/2026.

6Những gì làm được hiện nay và ở phiên bản sau

v1.0 không thay thế bản vẽ thi công. Chức năng xuất bản vẽ dự kiến có ở v3.0. Tiêu chuẩn nước ngoài (ACI, Eurocode) cũng nằm trong lộ trình. v2.0 và v3.0 là kế hoạch, thời gian có thể thay đổi.

7Tóm tắt

Với Revit 2027, công cụ đặt cốt thép đã tốt hơn. Các add-in Revit cũng đang mở rộng việc tạo cốt thép theo thiết lập và xuất bản vẽ. Câu hỏi còn lại tại công trường Hàn Quốc là ai xác định mối nối, neo, lớp bảo vệ, chiều dài tiêu chuẩn thanh thép theo KCI, KSEA và xác định như thế nào, và làm sao so sánh khối lượng đó giữa các phiên bản và các dự án. REBO xử lý câu hỏi thứ nhất trong Revit, RV xử lý câu hỏi thứ hai bằng cùng một bảng khối lượng. Với bản dùng thử 2 tuần, có thể dùng trực tiếp trên mô hình kết cấu Revit của quý vị. Thông tin chi tiết có tại trang sản phẩm REBO.
